УСТАНОВКА

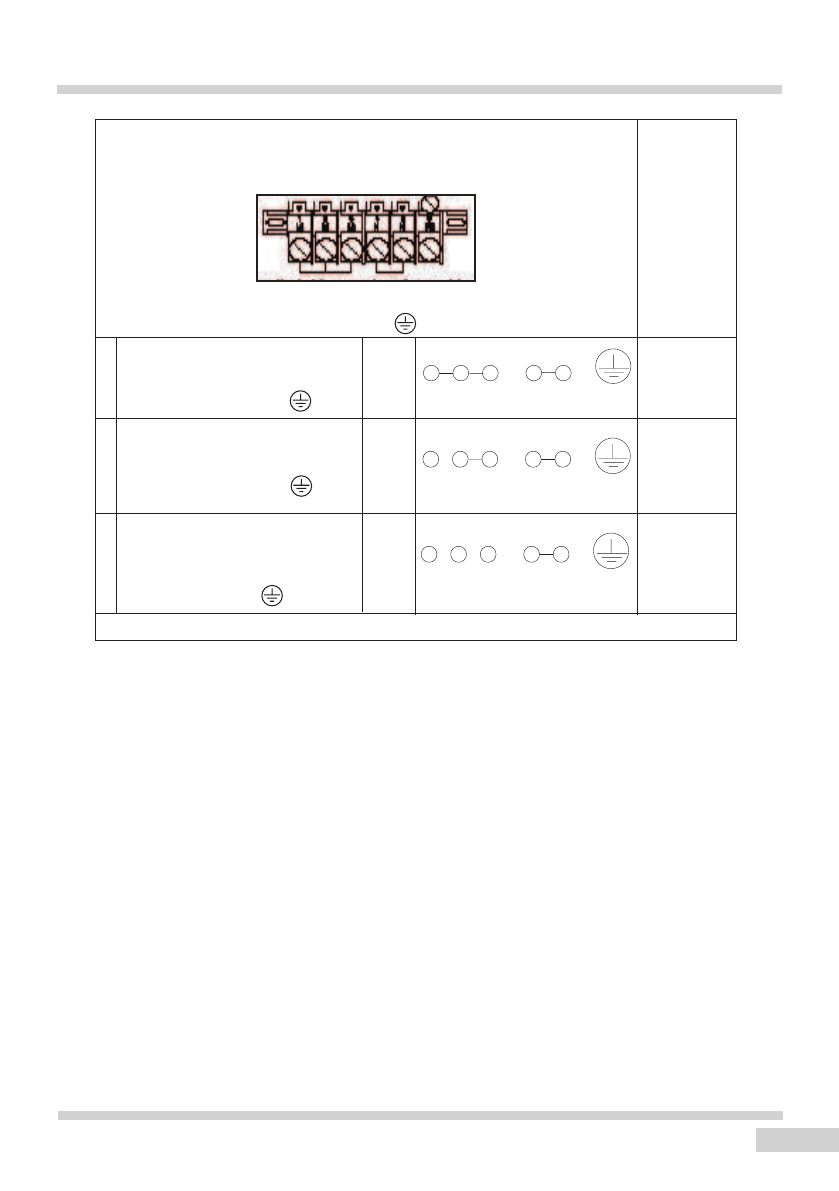

Схема возможных соединений
Примечание ! Напряжение нагревательных элементов 230 В
1
2
3
В с ет и 2 3 0 В од н о ф аз н о е п од -
-ключение с рабочим нулем. Мостики
соединяют зажимы 1-2-3 и зажимы
4-5, защитный провод на
.
В с ет и 4 0 0 \ 2 3 0 В д в у х ф а з н о е
с о ед и н е н и е с р а б оч и м н ул е м .
Мостики соединяют зажимы 2-3 и
4-5, защитный провод на
.
В с ет и 4 0 0 \ 2 3 0 В т р е х ф а з н о е
с о ед и н е н и е с р а б оч и м н ул е м .
М о с т и к и с о ед и н я ют 4 - 5 . Ф а з ы
поочередно 1-2-3. Нуль на 4-5.,
защитный провод на
.
1/N-
~
2/N-
~
3/N-
~
H05VV-F3G4
H05VV-F4G2,5
H05VV-F5G1,5
L1=R, L2=S, L3=T, N=зажим нейтрального провода, PE=зажим защитного провода
Примечание ! Каждое соединение должно быть соединено
защитным проводом с зажимом РЕ
Рекомен-
-дуемый
вид
соедини-
тельного
провода
1
L1
N
2
4
3
PE
5
1
L1
L2
N
2
4
3
PE
5
1
L1
L2
N
2
4
3
PE
5
L3
