13
УСТАНОВКА

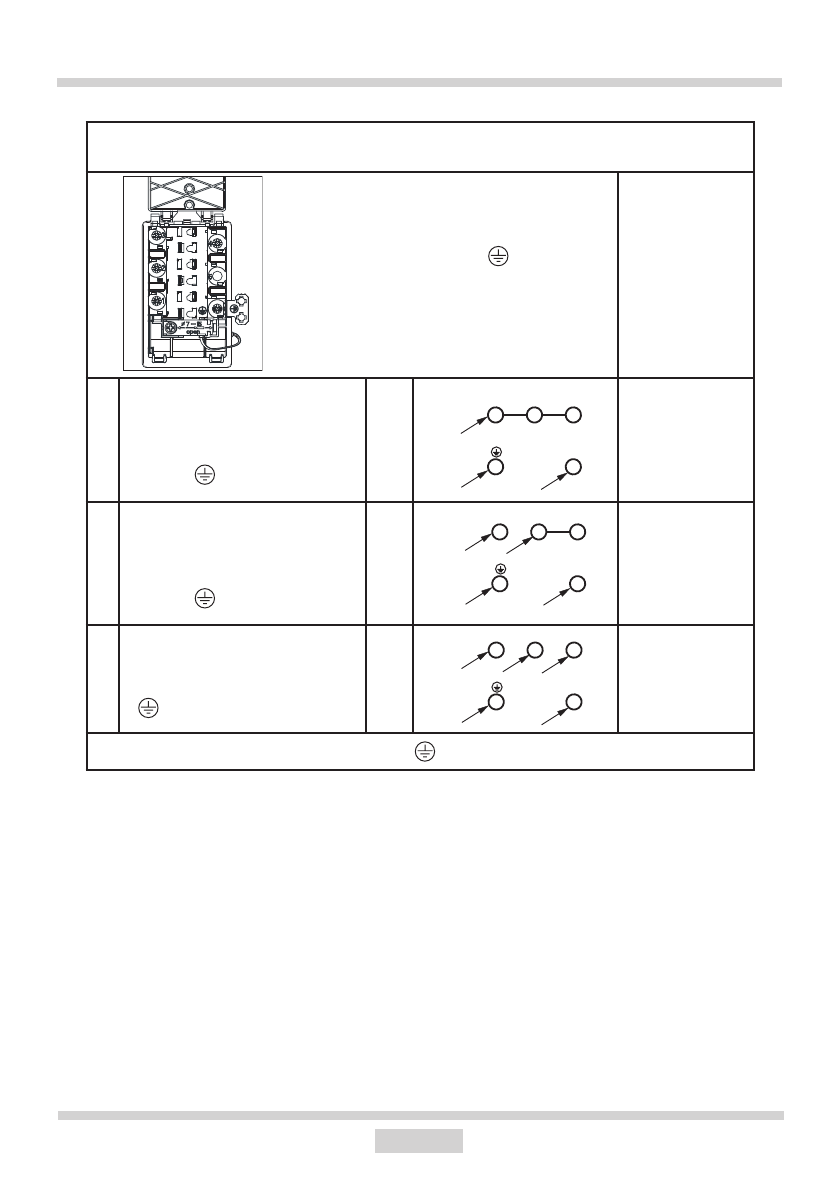

СХЕМА ВОЗМОЖНЫХ СОЕДИНЕНИЙ
Примечание ! Напряжение нагревательных элементов 230 В
Рекомен-
дуемый
вид соедини-
тельного
провода
1
Для сети 230 В подключение
однофазовое с нейтральным
проводом, мостики соединяют
зажимы 1-2-3, нейтральный
провод к 4, предохранительный
провод к
1N~
HO5VV-F3G4
3X 4 мм
2
2*
Для сети 400/230 В подключение
двухфазовое с нейтральным
проводом, мостики соединяют
з а ж и м ы 2 - 3 , н е й т р а л ь н ы й
провод к 4, предохранительный
провод к
2N~
HO5VV-F4G2,5
4X 2,5 мм
2
3*
Для сети 400/230 В подключение
трехфазный с нейтральным
проводом, нейтральный провод
к 4, предохранительный провод
к
3N~
HO5VV-F5G1,5
5X 1,5 мм
2
L1=R, L2=S, N=зажимы нейтрального провода; - зажимы предохранительного провода
1
2
3
4
L1
L2
PE
N
L3
1
2
3
4
PE
L1
N
1
2
3
4
L1
L2
PE
N
Примечание
! Каждое соединение
должно быть соединено защитным
проводом с зажимом
Характеристики
