INSTALAREA

Montajul plăcii în blatul mobilierului:

•  În cazul blatului cu o grosime de  38 mm pentru prinderea plăcii trebuiesc folosite  4 mânere

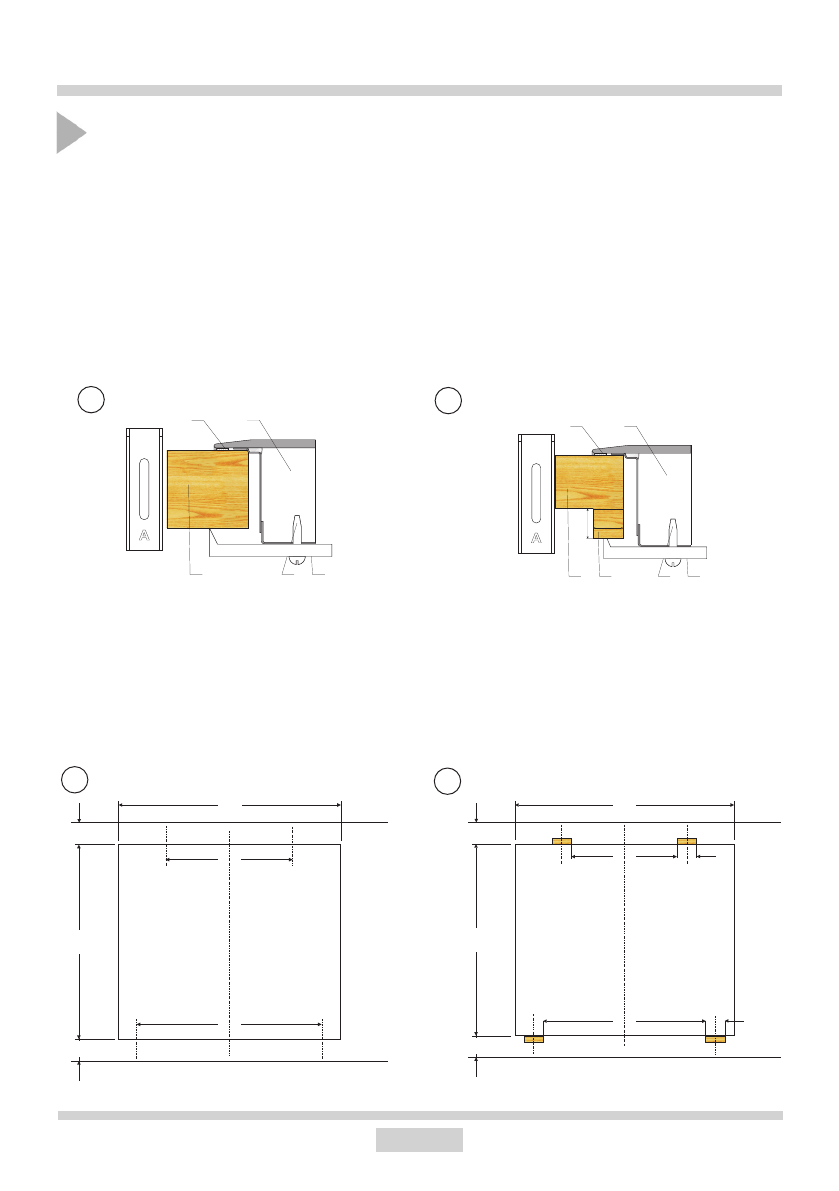

“A”. Modul de montare este arătat în fig.

2

 şi

3

. În cazul blatului cu o grosime de  28 mm

în afară de mânerele  “A” suplimentar trebuie folosite  4 blocuri din lemn cu dimensiunile

de 15x15x50 mm. Modul de montare este arătat în fig.

4

 şi

5

.

•  Verificaţi dacă garnitura aderă perfect la placă.

•  Înşurubaţi delicat mânerul din partea inferioară a blatului.

•  Curăţaţi blatul, introduceţi placa în orificiu şi  apăsaţi blatul.

•  Fixaţi mânerele perpendicular pe marginea plăcii şi înşurubaţi-le la maxim.

1.  blatul mobilierului

2.  şurub cu cap crestat

3.  mâner de fixare

4.  placa de încălzire

5.  garnitura plăcii

1.  blatul mobilierului

2.  şurub cu cap crestat

3.  mâner de fixare

4.  placa de încălzire

5.  garnitura plăcii

6.  bloc din lemn

2

4

5

4

3

2

1

5

4

3

2

1

15

15

6

3

5

320

560

490

min 60

min 50

466

560

416

50

490

min 60

min 50

270

50
