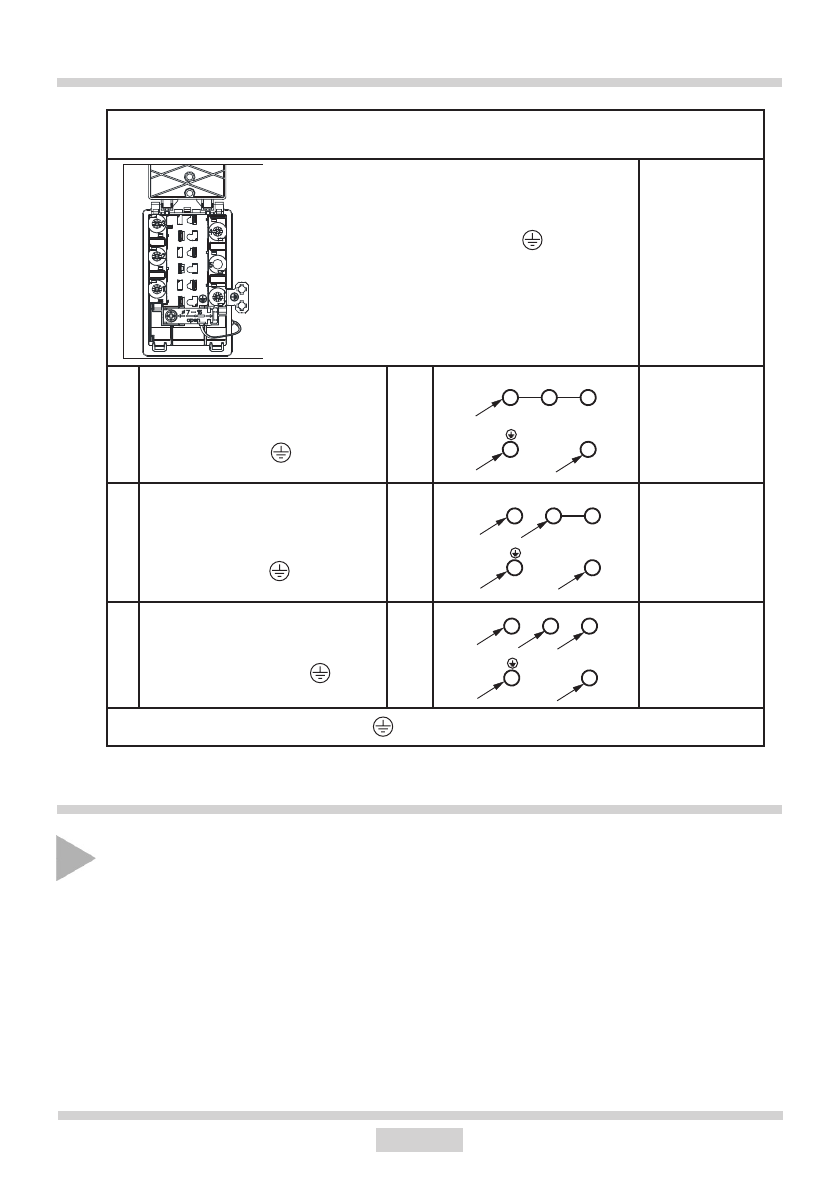

SCHEMA RACORDĂRILOR POSIBILE

Atenţie! Tensiunea elementelor radiante 230V

Tipul de cablu

de racordare

recomandat

1

Pentru  reţea  230V  racordarea

monofazată  cu  cablu  neutral,

puntea  cuplează  clemele  1-2-3,

cablu neutral până la 4, cablu de

protecţie până la

1N~

HO5VV-F3G4

3X 4 mm

2

2*

Pentru  reţea  400/230V  racor

-

darea  bifazată  cu  cablu  neutral,

puntea  cuplează  clemele  2-3,

cablu neutral până la 4, cablu de

protecţie până la

2N~

HO5VV-F4G2,5

4X2,5mm

2

3* Pentru  reţea  400/230V  racorda

-

rea  treifazată  cu  cablu  neutral,

cablu neutral până la 4, cablul de

protecţie până până la

3N~

HO5VV-F5G1,5

5X1,5mm

2

L1=R, L2=S, L3=T, N=cablu neutral,    = cablu de protecţie

INSTALAREA

DESERVIREA

Pînă la prima conectare a instalaţiei

•  Instalaţia trebuie bine curăţată. Suprafaţa de ceramică este necesar de întrebuinţat ca o

suprafaţă din sticlă

•  Pînă la prima conectare a instalaţiei se pot strecura mirosuri deaceea în încăperea unde

se află instalaţia trebuie conectat sistemul de ventilare, sau de deschis geamul.

•  Trebuie  de  efectuat  operaţiuni  de  deservire,  respectînd  indicaţiile  privind  tehnica  de

securitate.

1

2

3

4

L1

L2

PE

N

L3

1

2

3

4

PE

L1

N

1

2

3

4

L1

L2

PE

N

Atenţie! La orice fel de racordare,

cablul  de  protecţie  trebuie  să  fie

racordat cu clema
