INSTALAREA

DESERVIREA

Pînă la prima conectare a instalaţiei

•  Instalaţia trebuie bine curăţată. Suprafaţa de ceramică este necesar de întrebuinţat ca o

suprafaţă din sticlă

•  Pînă la prima conectare a instalaţiei se pot strecura mirosuri deaceea în încăperea unde

se află instalaţia trebuie conectat sistemul de ventilare, sau de deschis geamul.

•  Trebuie  de  efectuat  operaţiuni  de  deservire,  respectînd  indicaţiile  privind  tehnica  de

securitate.

Pentru reţeaua 400/230 V cuplarea cu

trei faze cu cablu neutru, puntea leagă

bornele 4-5, cablurile de fază conectate

la 1, 2 şi 3, cablul neutru la 4-5, cablul

de protecţie la        .

Pentru reţeaua 400/230 V conectarea

cu două faze cu cablu neutru, puntea

leagă  bornele  2-3  şi  4-5,  cablul  de

protecţie la       .

Pentru  reţelele  de  230  V  conectarea

cu  o  fază  cu  cablu  neutru,  puntea

leagă  bornele  1-2-3  şi  4-5,  cablul  de

protecţie la        .

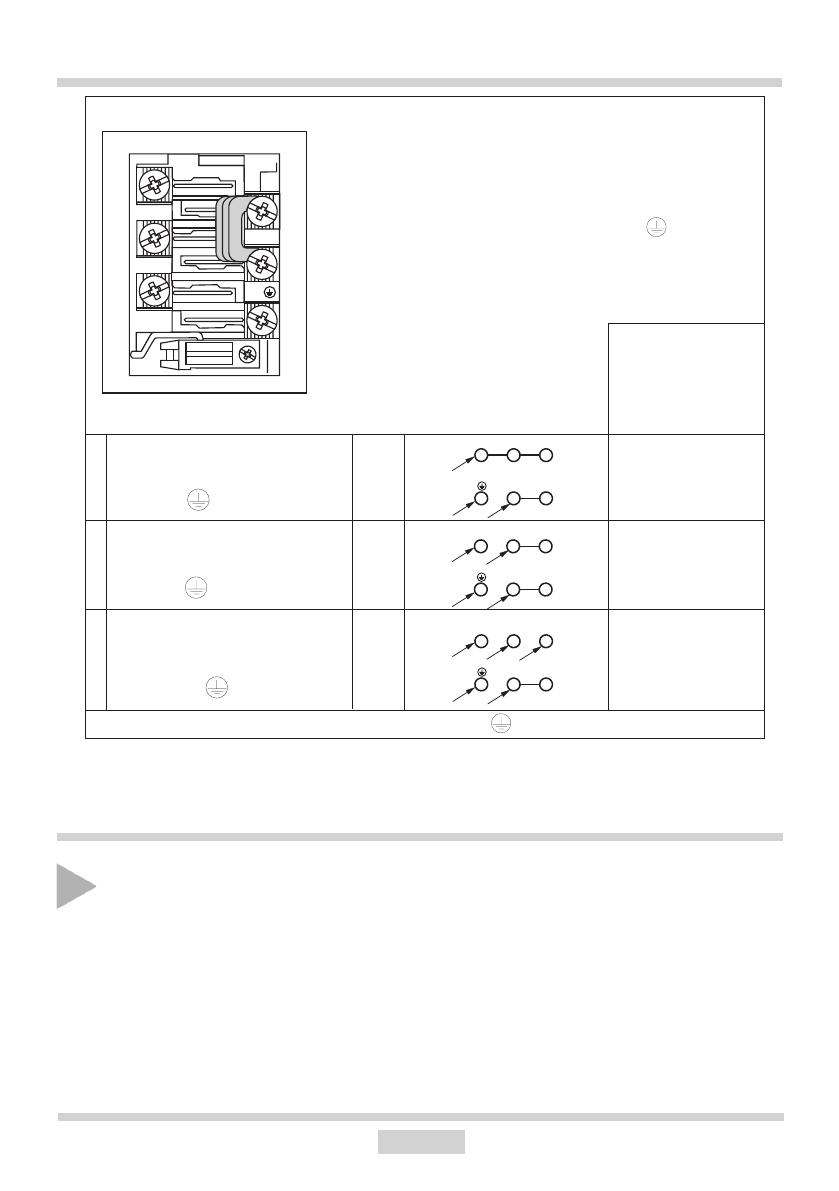

SCHEMA CONEXIUNILOR POSIBILE

Atenţie! Tensiunea elementelor de încălzire de

230V.

Atenţie!  În  cazul  fiecărei  dintre  conexiuni  cablul  de

protecţie trebuie să fie conectat cu clema        .

1

2

3

1N~

Cablu  cu  manta  de

cauciuc

H05VV-F4G2,5

4X2,5mm

2

Cablu  cu  manta  de

cauciuc

H05VV-F5G1,5

5X 1,5 mm

2

Cablurile de fază- L1=R, L2=S, L3=T; N - cablu neutru;   - cablu de protecţie

Tipul de

cablu

conectare

recomandat

2N~

3N~

1

2

3

5

4

PE

L1

N

1

2

3

5

4

L1

L2

PE

N

1

2

3

5

4

L1

L2

PE

N

L3

1

2

3

3

4

5

Cablu  cu  manta  de

cauciuc

H05VV-F3G4

3X 4 mm

2
