5

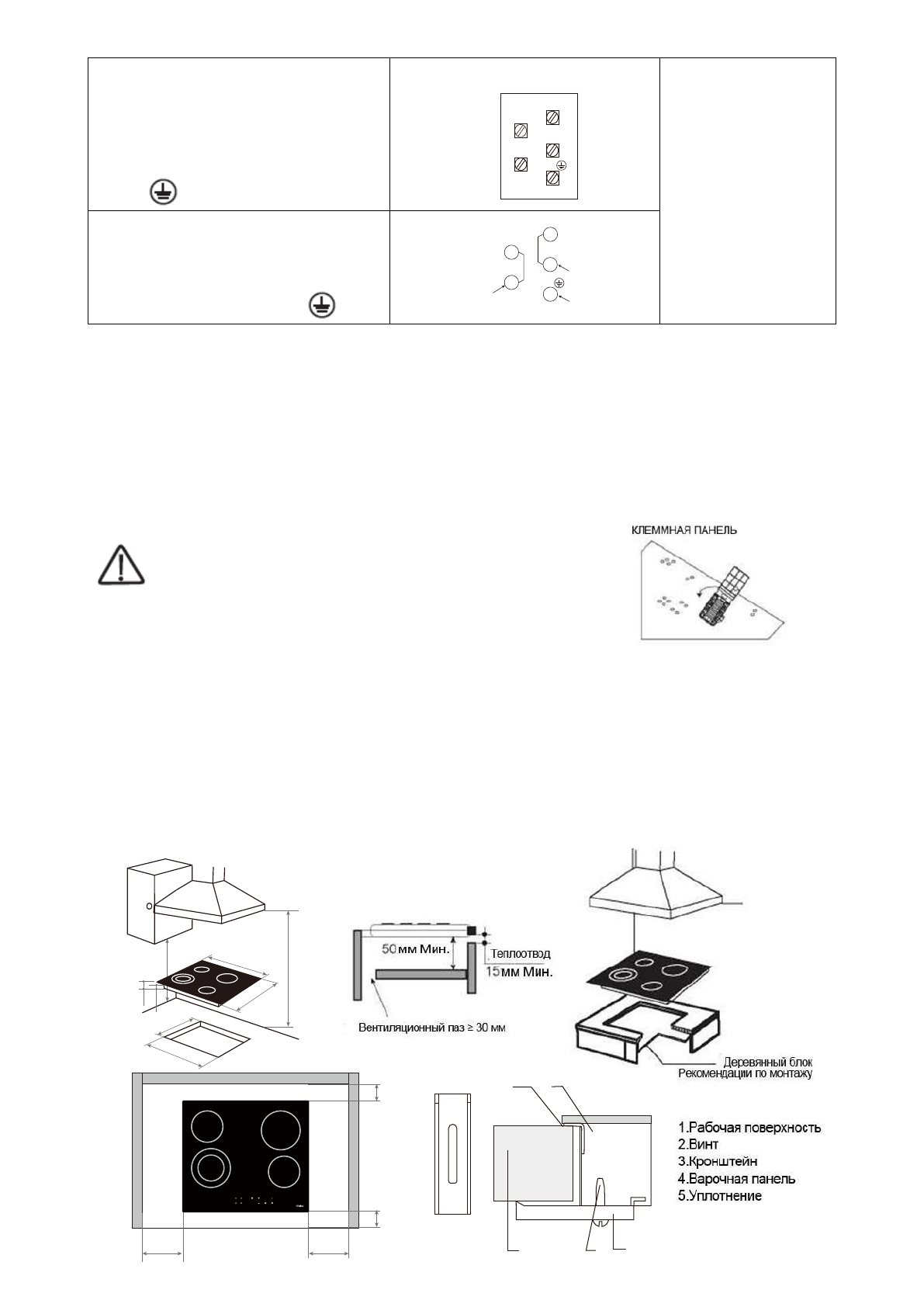

СХЕМА СОЕДИНЕНИЙ
Осторожно! Напряжение
нагревательных элементов 220–240 В.
Осторожно! При выполнении
подключения предохранительный
провод должен быть подсоединен к
зажиму
E
Рекомендуемый тип
соединительного
провода
Для заземленного однофазного
соединения 220–240 В следует
соединить перемычкой зажимы L и
подсоединить зажимы
предохранительного провода
ВНИМАНИЕ
!
После выполнения электрического соединения
закройте кабельный зажим. Закройте и закрутите
крышку клеммной панели.
Изготовитель не несет ответственности за несоблюдение действующих стандартов. ТЕХНИЧЕСКАЯ
ИНФОРМАЦИЯ ДЛЯ ПЕРСОНАЛА ПО МОНТАЖУ:
Монтаж изделия допускается только уполномоченным персоналом и в соответствии с правилами
эксплуатации электроустановок. Поверхности стенок и столешницы должны выдерживать
температуры до 95 градусов Цельсия. Все ламинаты, крепежные клеи и облицовочные материалы
должны быть сертифицированы для этой температуры. Не устанавливайте изделие в месте, не
защищенном от возгораний (например, рядом с занавесками). Производитель не несет никакой
ответственности за управление изделием.
В соответствии с показанным ниже рисунком вырежьте квадратное отверстие в столешнице и
разместите в нем встраиваемую электрическую варочную панель. Варочная панель может быть
смонтирована на любой столешнице толщиной от 40 до 50 мм.
E
N
L
①
②
④
⑤
①
②
④
⑤
≥
750
450
590
564
494
520
68 63
2
1
3
4
5
200
50
50
200
• Если кабель поврежден или требует замены, эта операция должна выполняться представителем
центра послепродажного обслуживания с использованием специальных инструментов во избежание
несчастных случаев.
• Если изделие подключается непосредственно к сети, необходимо установить многополюсный
автоматический выключатель с расстоянием между контактами не менее 3 мм.
• Монтажник должен убедиться в выполнении правильного электрического соединения в
соответствии с правилами безопасности.
• Кабель не должен быть изогнут или передавлен.
• Регулярная проверка и замена кабеля должна осуществляться только авторизованными
специалистами.
