4
•
Якщо дріт пошкоджений або вимагає заміни, ця операція повинна виконуватися представником центру
післяпродажного обслуговування з використанням спеціальних інструментів, щоб уникнути нещасних
випадків.
•
Якщо виріб підключається безпосередньо до мережі, необхідно встановити багатополюсний
автоматичний вимикач з відстанню між контактами не менше ніж 3 мм.
•
Монтажник повинен переконатися у виконанні електричного з’єднання належним чином відповідно до
правил безпеки.
•
Кабель не повинен бути зігнутим або перетиснутим.
•
Регулярна перевірка і заміна кабелю повинна здійснюватися виключно авторизованими фахівцями.
КЛЕМНА
ПАНЕЛЬ
УВАГА!
Після виконання електричного з’єднання закрийте кабельний
затискач. Закрийте та закрутіть кришку клемної панелі.
Виробник не несе відповідальності за недотримання вимог чинних стандартів.
ТЕХНІЧНА ІНФОРМАЦІЯ ДЛЯ ПЕРСОНАЛУ З МОНТАЖУ
:
Монтаж виробу допускається тільки уповноваженим персоналом і відповідно до правил експлуатації
електроустановок. Поверхні стінок і стільниці повинні витримувати температури до 95 градусів Цельсія.
Всі ламінати, кріпильні клеї та облицювальні матеріали повинні бути сертифіковані для цієї температури.
Не ставте виріб у місці, не захищеному від займань (наприклад, біля штор). Виробник не несе ніякої
відповідальності за керування виробом.

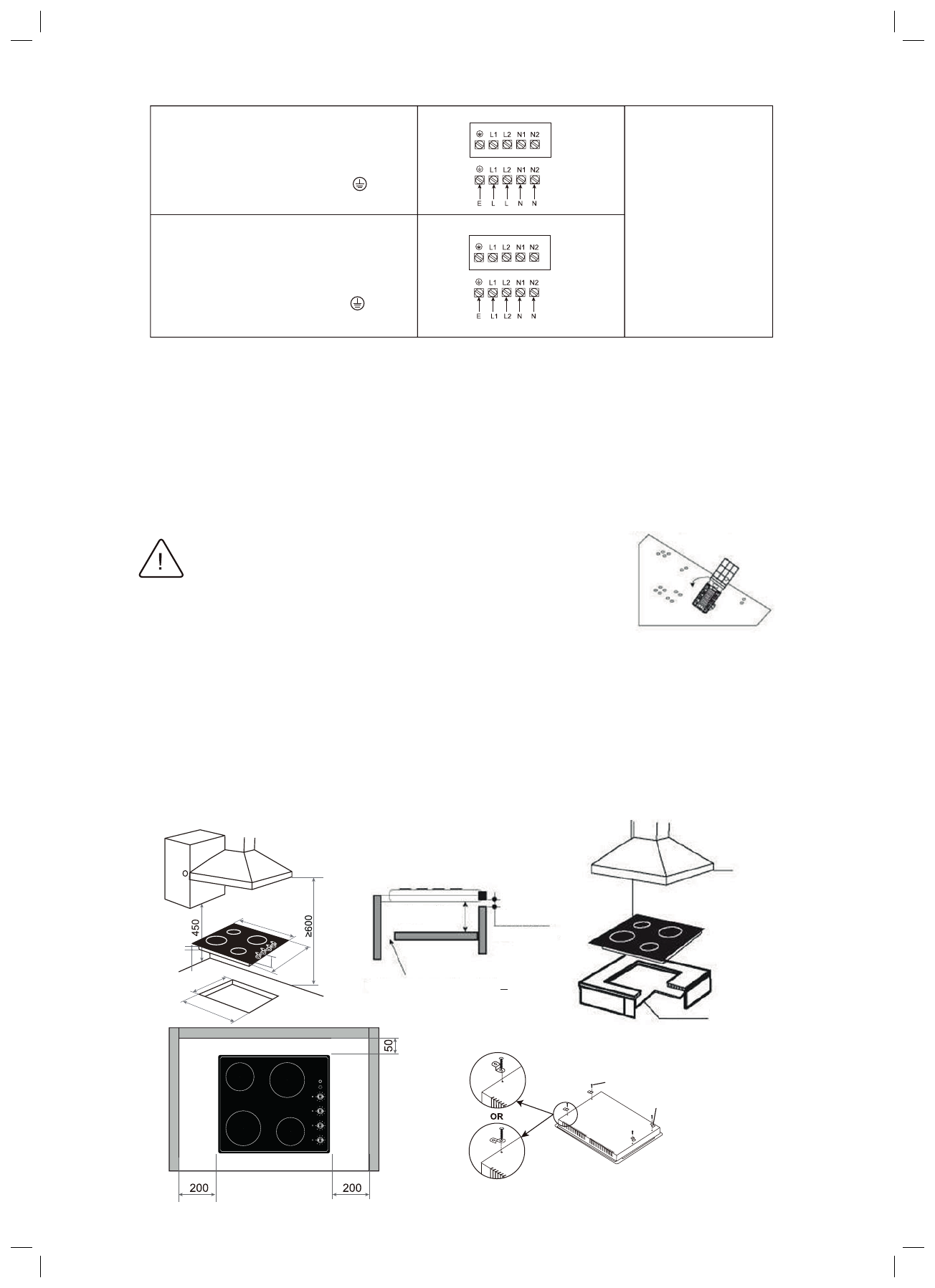

Відповідно до показаного нижче малюнка виріжте квадратний отвір у стільниці та розмістіть в ньому
вбудовувану електричну варильну панель. Варильна панель може бути змонтована на будь-якій стільниці
товщиною від 40 до 50 мм.
СХЕМА ЕЛЕКТРОПІДКЛЮЧЕННЯ
Електроживлення: 1Ф, 220-240 В, заземлення.
Увага! У разі будь-якого варіанту підключення
дріт заземлення повинен
підключатися до клеми E
Рекомендований тип
підключення
СХЕМА ЕЛЕКТРОПІДКЛЮЧЕННЯ
Електроживлення: 3Ф, 380-415В, заземлення.
Увага! У разі будь-якого варіанту підключення
дріт заземлення повинен
підключатися до клеми E
Дерев’яний блок
Рекомендації з монтажу
Гвинт
Кріпильний
кронштейн
50 мм мін. Тепловідведення
5–15 мм
Вентиляційний паз > 30 мм
580
510
46
560
490
88
