СВИДЕТЕЛЬСТВО О ПРИЕМКЕ

Стол  встраиваемый  СВ  2,  соответствует  ДСТУ2204-93  (ГОСТ  10798-93),  ГОСТ

Р50696-2006 признан годным для эксплуатации. Стол встраиваемый СВ 2 отрегули-
рован на использование природного газа.

Подпись ответственного за приемку ____________________________

штамп ОТК

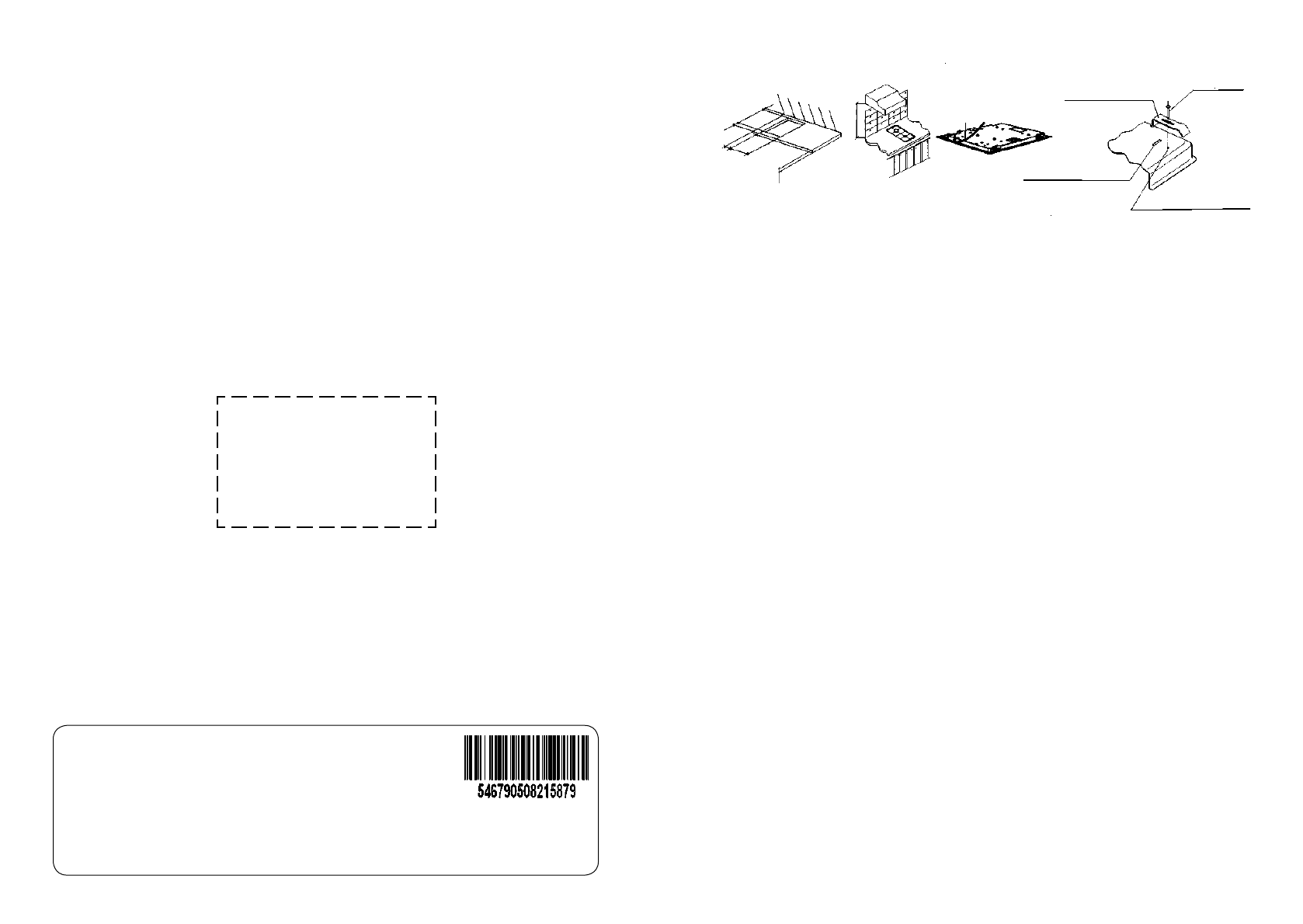

Расшифровка штрих-кода.

Надпись сбоку - модель изделия и цвет (буква).
Первые  пять  цифр  -  номер  изделия  по  заводскому

справочнику,  следующие  две  цифры  -  месяц  выпуска,  за-
тем  две  цифры  -  год  выпуска.  Последние  шесть  цифр  -

СВ

2

Нж

серийный номер изделия.

Пример:

  Стол  встраиваемый  мод.  СВ  2  из  нержавеющей  стали  (Нж),  номер

по заводскому справочнику - 54679, изготовлен в мае (05) 2008 года (08), серий-
ный номер - 215879.

5

мал. 1

мал. 2

мал. 3

мал.4

отвір в корпусі
для скоби монтажної

65

490

62

200

(min)

270

700

скоба монтажна

Е

гвинт самонарізний

отвір в корпусі
для гвинта

Кріплення столу вбудовуваного
в робочій поверхні.

На  поверхні  робочого  столу  необхідно  зробити  прямокутний  отвір  (див.  мал.  1)

для вбудовування столу, дотримуючи вказані розміри.

Прилад  забезпечений  комплектом  спеціальних  прокладок,  призначених  для  за-

побігання попаданню рідини всередину меблів. Для правильної установки прокладок
ретельно виконуйте приведені інструкції:

- Зніміть смужки прокладок з основи, стежте, щоб від них не відірвався прозорий

захисний папір (за наявності).

  Переверніть  робочу  поверхню.  Правильно  розташуйте  прокладку  "Е"  (мал.  3)

під  краями  робочої  поверхні  так,  щоб  зовнішня  сторона  прокладки  точно  співпала  із
зовнішнім  краєм  робочої  поверхні.  Краї  смужок  повинні  співпадати,  не  виступаючи
один над одним.

- Наложіть прокладку на робочу поверхню, рівномірно розподіливши її пальцями.

Зніміть  з  прокладок  смужку  захисного  паперу(за  наявності),  вставте  робочу  поверх-
ню в підготовлений в меблях отвір.

-  Якщо  ліворуч  або  праворуч  знаходиться  стіна,  мінімальна  відстань  від  неї  до

столу вбудовуваного повинна відповідати значенню, вказаному на мал. 1.

- Установка столу вбудовуваного в меблях виконується за допомогою скоби мон-

тажної і гвинтів, що входять в комплектацію відповідно до мал. 4.

Відстань  від  решітки  столу  до  витяжного  пристрою  має  бути  650-700мм  мал.  2

(див. інструкцію до витяжного пристрою).

Мінімальна  відстань  від  столу  до  кухонних  меблів,  зроблених  з  легкозаймистих

матеріалів не менше 800мм.

Мінімальна горизонтальна відстань від вертикальних ліній, які проходять по краях

столу до верхньої стінки меблів не менше 100мм.

Під'єднування столу до газової магістралі

УВАГА!
- Перед підключенням перевірте, відповідність місцевих умов підключення

(вид газу і тиск газу) налаштуванню приладу.

-  Параметри  налаштування  приладу  приведені  у  свідоцтві  про  приймання

цього посібника і в маркіровці на табличці, розташованій знизу на корпусі сто-
лу.

-  Стол  повинен  підключатися  тільки  фахівцем,  що  має  відповідні  повно-

важення.

-  Використовуйте  газові  шланги,  труби,  прокладки  та  ін.  деталі,  відповідні

національному стандарту.

Для  підключення  до  газової  магістралі  стіл  має  різьблення  G1/2``  .  Прокладки

для  ущільнення  не  входять  в  комплект  постачання  і  отримуються  споживачем  само-
стійно.

Установка

30 (min)
