13

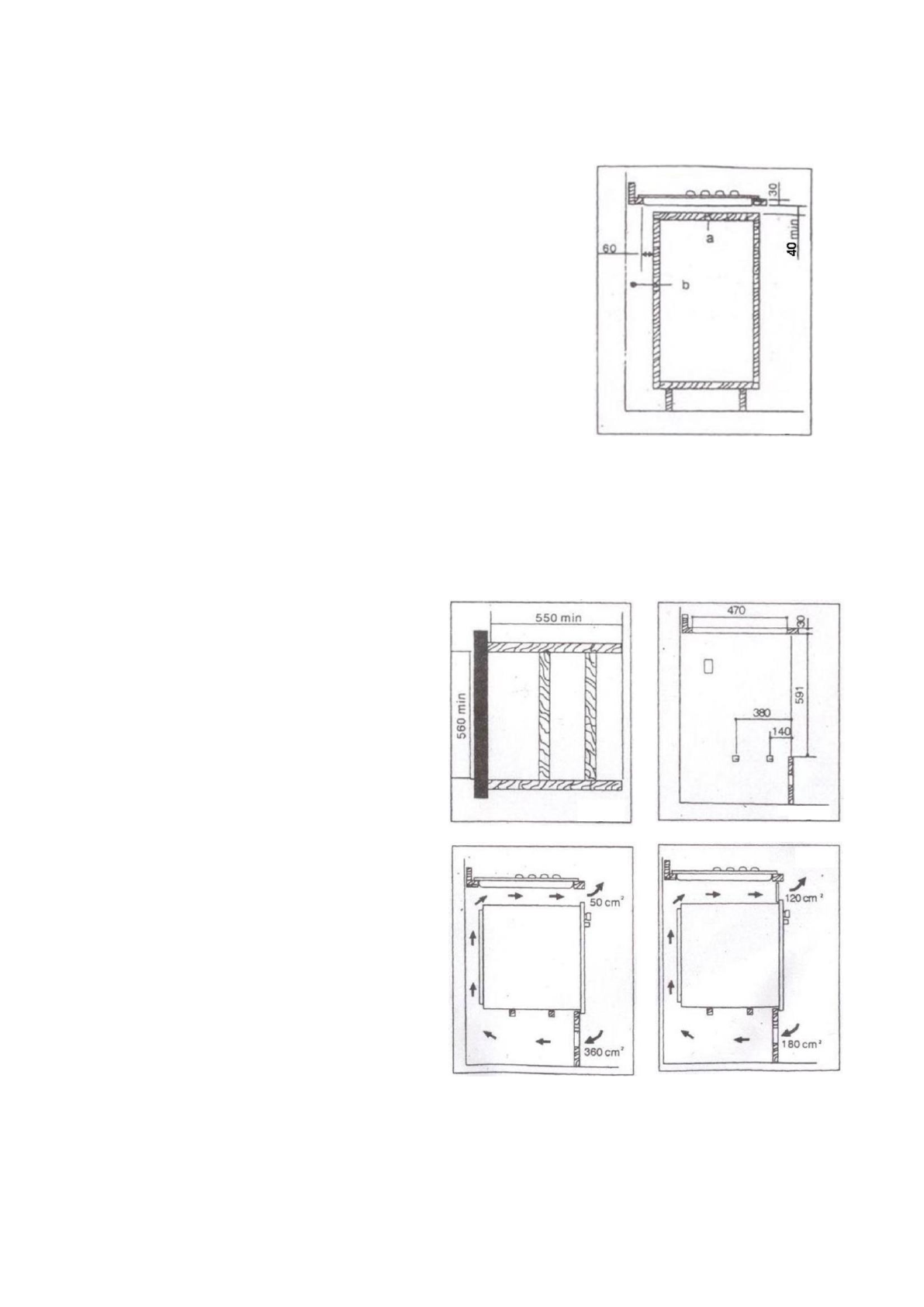

Варианты установки

В напольный шкаф с дверцей


При  встраивании  в  шкаф  следует  принять  соответствую-
щие меры по предотвращению контакта шкафа с корпусом
варочной  панели,  который  сильно  нагревается  во  время
работы.  Рекомендуемый  способ  устранения  этой  пробле-
мы указан на рисунке 1.
Полка  под  варочной  панелью  должна  легко  сниматься,
обеспечивая  доступ  для  монтажа  и  демонтажа  варочной
панели  при  проведении  работ  по  техническому  обслужи-
ванию.



a

Съемная полка

b

Пространство для подсоединения

В напольный шкаф с духовым шкафом


Ниша  для  встраивания  должна  иметь  раз-
меры,  показанные  на  рисунках  2  и  3,  а  так-
же в ней должны быть предусмотрены опо-
ры  для  обеспечения  достаточной  вентиля-
ции.  Два  возможных  способа  предотвра-
щения  перегрева  приведены  на  рисунках  3
и  4.  Варочная  панель  и  духовой  шкаф
должны  подсоединяться  к  сети  электропи-
тания  раздельно,  как  для  обеспечения без-
опасности  при  работе  с  электрическими
компонентами,  так  и  для  упрощения  извле-
чения  духового  шкафа  с  лицевой  стороны
напольного шкафа.
Настенные  шкафы  или  вытяжки  должны
находиться на высоте не менее 650 мм над
варочной панелью.

Рис. 1

Рис. 2

Рис. 3

Рис. 4

Рис. 5
