ПОДКЛЮЧЕНИЕ К ЭЛЕКТРОСЕТИ

Прибор рассчитан на работу в однофазной сети с напряже-
нием  230  В  (однофазная).  Подключение  должно  выпол-
няться  в  соответствии  с  действующими  нормами  и  прави-
лами.
Перед подключением убедитесь, что:

1)

автоматический  выключатель  и  электрическая  си-
стема  прибора  способный  выдержать  нагрузку  при-
бора (см. типовую табличку);

2)

система  подачи  электроэнергии  оснащена  заземле-
нием в соответствии с действующими стандартами;

3)

розетка  или  многополярный  выключатель  располо-
жены в доступном месте.

Установите  на  кабель  питания  подходящую  штепсельную
вилку,  которая  выдержит  соответствующую  нагрузку,  и
вставьте ее в розетку.
Если  Вы  хотите  подключить  прибор  напрямую  к  электро-
сети,  то  необходимо  использовать  многополярный  разъ-
единитель с расстоянием между контактами 3 мм. Размыка-
тель  должен  быть  установлен  между  прибором  и  электро-
сетью  в  строгом  соответствии  с  действующими  стандар-
тами. Разъединитель не должен размыкать желто-зеленый
провод заземления.
Коричневый провод фазы (должен быть подключен к клемме L в щитке) всегда соединяйте с
проводом фазы в кабеле питания.
В  любом  случае,  кабель  питания  необходимо  расположить  таким  образом,  чтобы  темпера-
тура в любой его точке не превышала бы комнатную температуру на 50ºC.

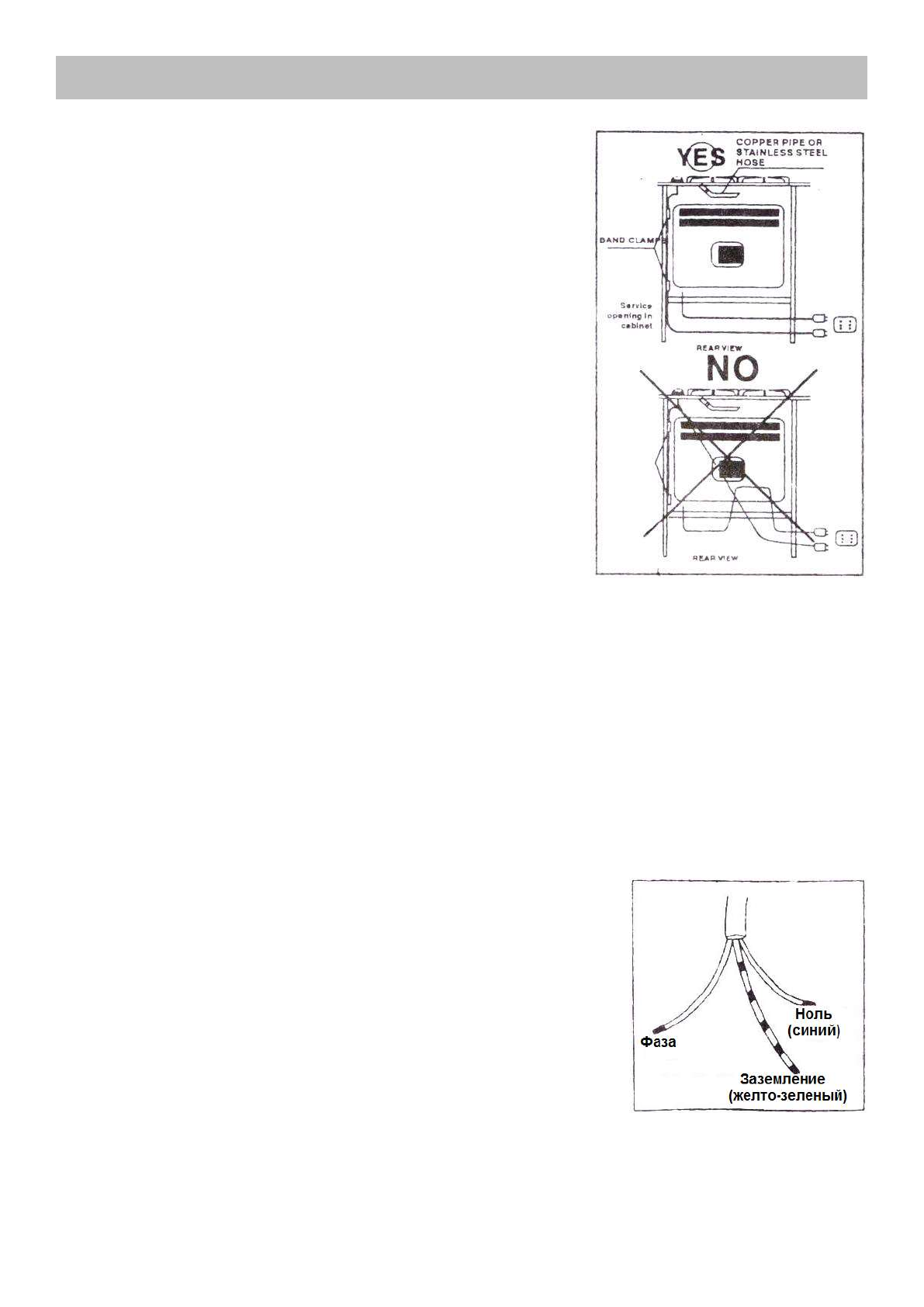

Пример  идеальной  прокладки  кабеля  питания  показан  на  рисунке.  При  помощи  хомутов  ка-
бель питания закреплен на стенке шкафа, благодаря чему кабель не контактирует с нижней
частью прибора.

З

АМЕНА КАБЕЛЯ ПИТАНИЯ

Если возникает необходимость заменить кабель питания, необ-
ходимо использовать кабели типа HO5RR-F или HO5RN-F, кото-
рые  выдерживают  нагрузку  и  температуру  при  эксплуатации
прибора. Кроме того, желто-зеленый провод заземления должен
быть приблизительно на 2 см провода фазы и провода нуля.
