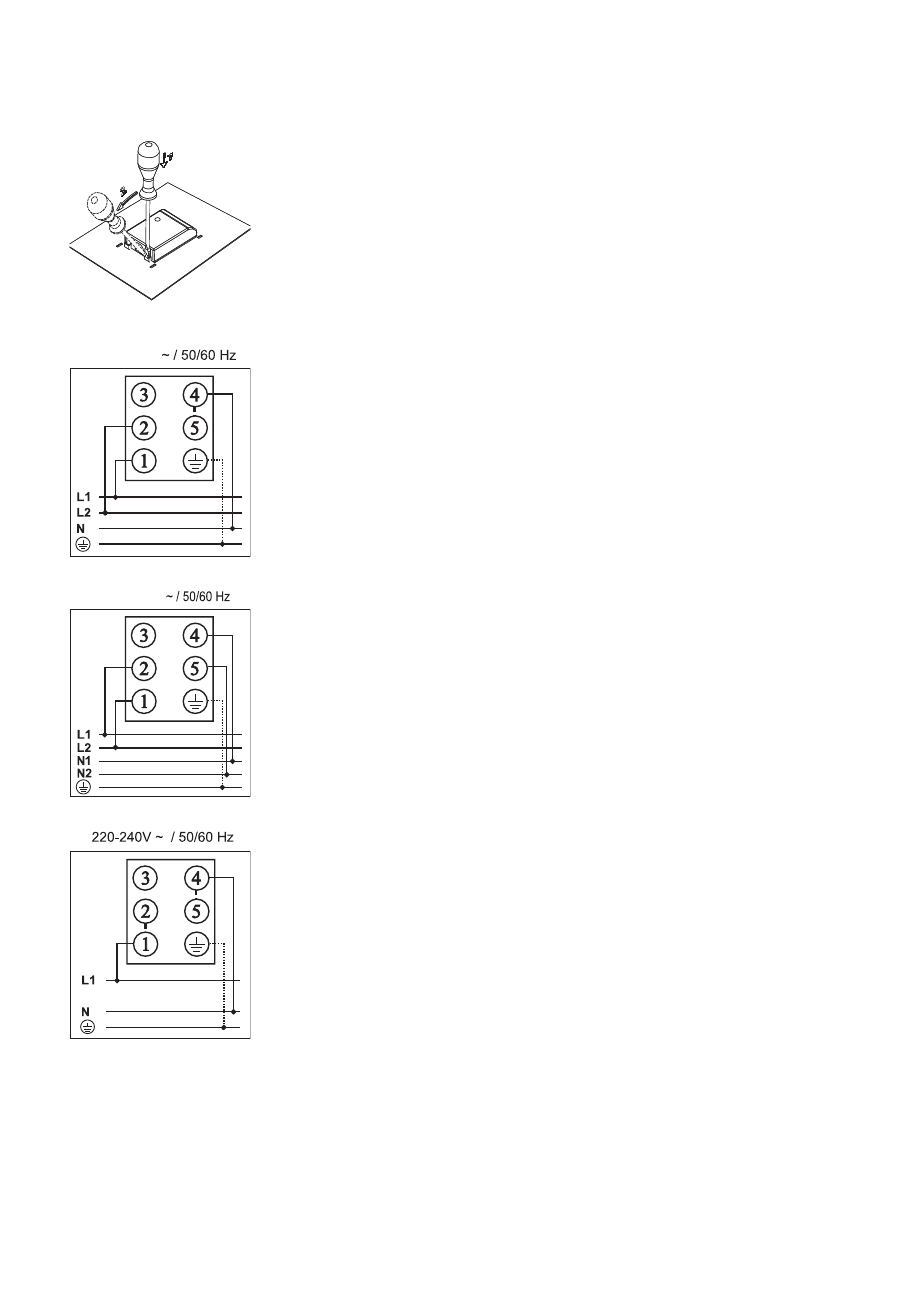

СХЕМА ПОДКЛЮЧЕНИЯ
Перемычки лежат в клеммной колодке.
ПРИСОЕДИНИТЕЛЬНЫЙ КАБЕЛЬ
Для подключения могут использоваться:
• Соединительные кабели с ПВХ-изоляцией типа H05 VV-F или H05V2V2-F
с желто-зеленым защитным проводником или другие кабели с
равноценными или лучшими характеристиками.
Стандартное подключение
• 2 фазы + 1 нейтраль (2 1N, 380-415 В~ / 50 Гц)
Z
Напряжение между фазами и нейтралью 220-240 В~. Напряжение
между двумя фазами 380-415 В~. Установите перемычку между
клеммами 4–5. Установите предохранители не менее 16 А каждый (2
шт.). Сечение присоединительного кабеля не менее 2,5 мм
2
.
• 2 фазы + 2 нейтрали (2 2N, 220-240 В~ / 50 Гц)
Z
Напряжение между фазами и нейтралями 220-240 В~.
Z
Установите предохранители не менее 16 А каждый (2 шт.). Сечение
присоединительного кабеля не менее 2,5 мм
2
.
Особое подключение
• 1 фаза (1 1N, 220-240 В~ / 50 Гц)
Z
Напряжение между фазой и нейтралью 220-240 В~. Установите
перемычки между клеммами 1–2 и 4–5. Установите предохранитель не
менее 32 А. Сечение присоединительного кабеля не менее 4 мм
2
.
Присоединительный кабель обязательно проложите через зажим,
предотвращающий избыточное натяжение кабеля.
Неправильное подключение может привести к повреждению деталей
прибора. В этом случае вы теряете право на гарантийное обслуживание!
Перед подключением необходимо проверить, совпадает ли напряжение,
указанное в заводской табличке, с фактическим напряжением в сети.
Напряжение в сети пользователя (220-240 В на N) специалист должен
проверить с помощью измерительного прибора!
Если автоматический выключатель вашего дома/квартиры не рассчитан на
32 А, варочную панель можно перевести в режим ограниченной мощности
при максимальном токе нагрузки:
- 1x16A, ограничение мощности 3500 Вт или
- 1x12A, ограничение мощности 2800 Вт.
Установка ограничения мощности описана в разделе ОГРАНИЧЕНИЕ
ПОТРЕБЛЯЕМОЙ МОЩНОСТИ ВАРОЧНОЙ ПАНЕЛИ.
2N 380-415V
2 2N 220-240V
