27

ВИДОЗМІНЕННЯ

10) ЗАМІНА  ФОРСУНОК

Пальники  розраховані  на  роботу  з  різним  газом,

для    чого    монтують    відповідні    форсунки.Для

цього    необхідно    зняти    головки    пальників    та    з

допомогою    прямого    к люча  “В”    відкрутити

форсунку  “А”  (мал.  13)  та    замінити    її    на    іншу,

відповідно  до  газу, який  використовується.

Радимо  міцно зафіксувати  форсунку.

Після    проведення    вищезазначеної    заміни

спеціа ліст    повинен    відрегулювати

па льники,  як    описано    в    параграфі  9,

виконати  опечатування  місць  регулювання

або    на ладки    та    нак леїти    на    прилад,

замість    існуючої,  відповідну    етикетку    з

даними  нового  регулювання.

Ця  етикетка  може  бути  в  комплекті  разом

з  форсунками  або  ж  ці  компоненти  можна

придбати    в    авторизованих    сервісних

центрах.

Для    зручності    спеціалістів    та    оптимального

вирішення    заміни    приводимо    нижче    таблицю

витрат,  тепл ової    продук тивності    пальників,

діаметрів    форсунок    та    робочого    тиску    для

різного  газу.

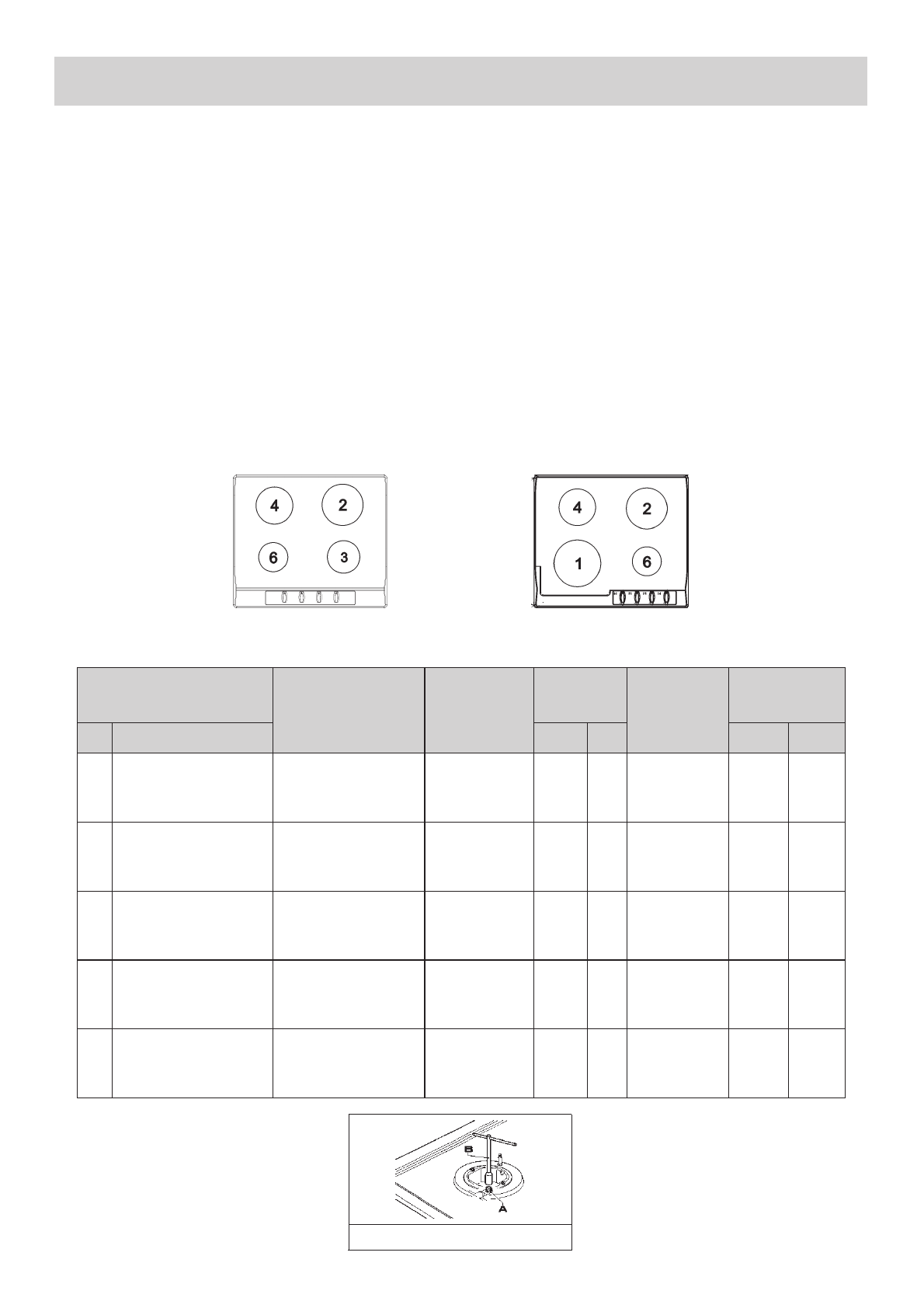

РОЗМІЩЕННЯ    ПАЛЬНИКІВ

МАЛ

.

13

ТАБЛИЦЯ

ПАЛЬНИКИ

ТИП  ГАЗУ

РОБОЧИЙ

ТИСК

mbar

СПОЖИВАН

НЯ (МІН.)

ДІАМЕТР

ФОРСУНКИ
1/100 mm

СПОЖИВАННЯ

(W)

№

Название

г\г

л\ г

МІН.

Макс

1

Потрійна корона

G 30 – бутан

G 20 – природний

G 20 – природний

30

13

20

254

371

333

92 zE

160 zE

147 zE

1450

1450

1450

3500

3500

3700

2

Високої

G 30 – бутан

G 20 – природний

G 20 – природний

30

13

20

182

244

238

78 zE

128 zA

120 zA

800

800

800

2500

2300

2500

3

Напівшвидкий

bскорочення

G 30 – бутан

G 20 – природний

G 20 – природний

30

13

20

102

148

133

60 zE

105 zA

89 zA

550

550

550

1400

1400

1400

4

Напівшвидкий

G 30 – бутан

G 20 – природний

G 20 – природний

30

13

20

127

148

167

68 zE

105 zA

98 zA

550

550

550

1750

1400

1750

6

Cередній

G 30 – бутан

G 20 – природний

G 20 – природний

30

13

20

73

106

95

50 zE

85 zA

78 zA

450

450

450

1000

1000

1000
