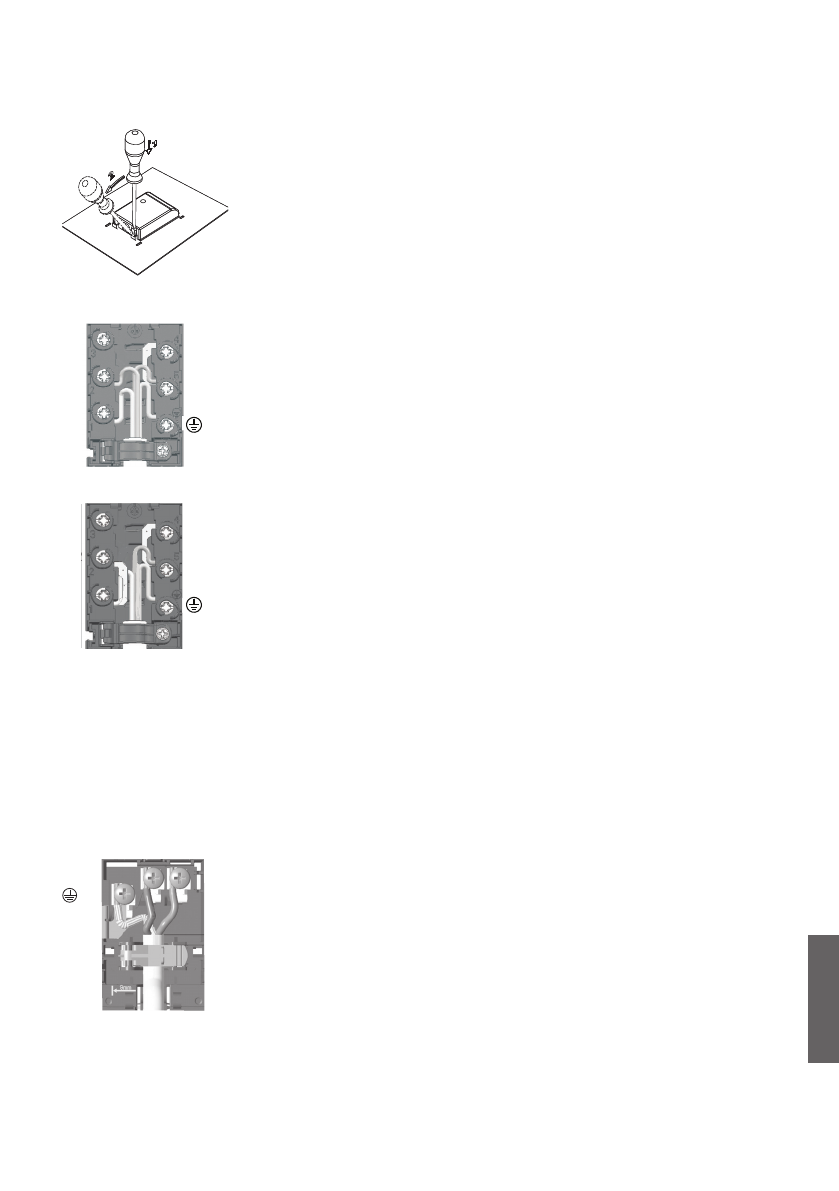

СХЕМА ПОДКЛЮЧЕНИЯ

Перемычки лежат в клеммной колодке.

ПРИСОЕДИНИТЕЛЬНЫЙ КАБЕЛЬ

Для подключения могут использоваться:

•  Соединительные кабели с ПВХ-изоляцией типа H05 VV-F или H05V2V2-F

с желто-зеленым защитным проводником или другие кабели с

равноценными или лучшими характеристиками.

Стандартное подключение

•  2 фазы + 1 нейтраль (2 1N, 380-415 В~ / 50 Гц)



Напряжение между фазами и нейтралью 220-240 В~. Напряжение

между двумя фазами 380-415 В~. Установите перемычку между

клеммами 4–5. Установите предохранители не менее 16 А каждый (2

шт.). Сечение присоединительного кабеля не менее 1,5 мм

2

.

•  2 фазы + 2 нейтрали (2 2N, 220-240 В~ / 50 Гц)



Напряжение между фазами и нейтралями 220-240 В~.



Установите предохранители не менее 16 А каждый (2 шт.). Сечение

присоединительного кабеля не менее 1,5 мм

2

.

Особое подключение

•  1 фаза (1 1N, 220-240 В~ / 50 Гц)



Напряжение между фазой и нейтралью 220-240 В~. Установите

перемычки между клеммами 1–2 и 4–5. Установите предохранитель не

менее 32 А. Сечение присоединительного кабеля не менее 4 мм

2

.

Присоединительный кабель обязательно проложите через зажим,

предотвращающий избыточное натяжение кабеля. Присоединительный

кабель с задней стороны прибора проложите таким образом, чтобы он не

касался задней стенки варочной панели, так как во время работы прибора

она нагревается.

После подключения включите все конфорки примерно на 3 минуты, чтобы

проверить правильность их работы.

Неправильное подключение может привести к повреждению деталей

прибора. В этом случае вы теряете право на гарантийное обслуживание!

Перед подключением необходимо проверить, совпадает ли напряжение,

указанное в заводской табличке, с фактическим напряжением в сети.

Напряжение в сети пользователя (220-240 В на N) специалист должен

проверить с помощью измерительного прибора!

Приборы шириной 30 сантиметров (с двумя конфорками) оснащены

клеммной колодкой для однофазного подключения. Сечение

присоединительного кабеля не менее 1,5 мм².

L2

380-415V

L1

N

N

PE

L2

220-240V

L1

N

N

PE

220 - 240 V ~

N

L

PE
