Порядок монтажа:

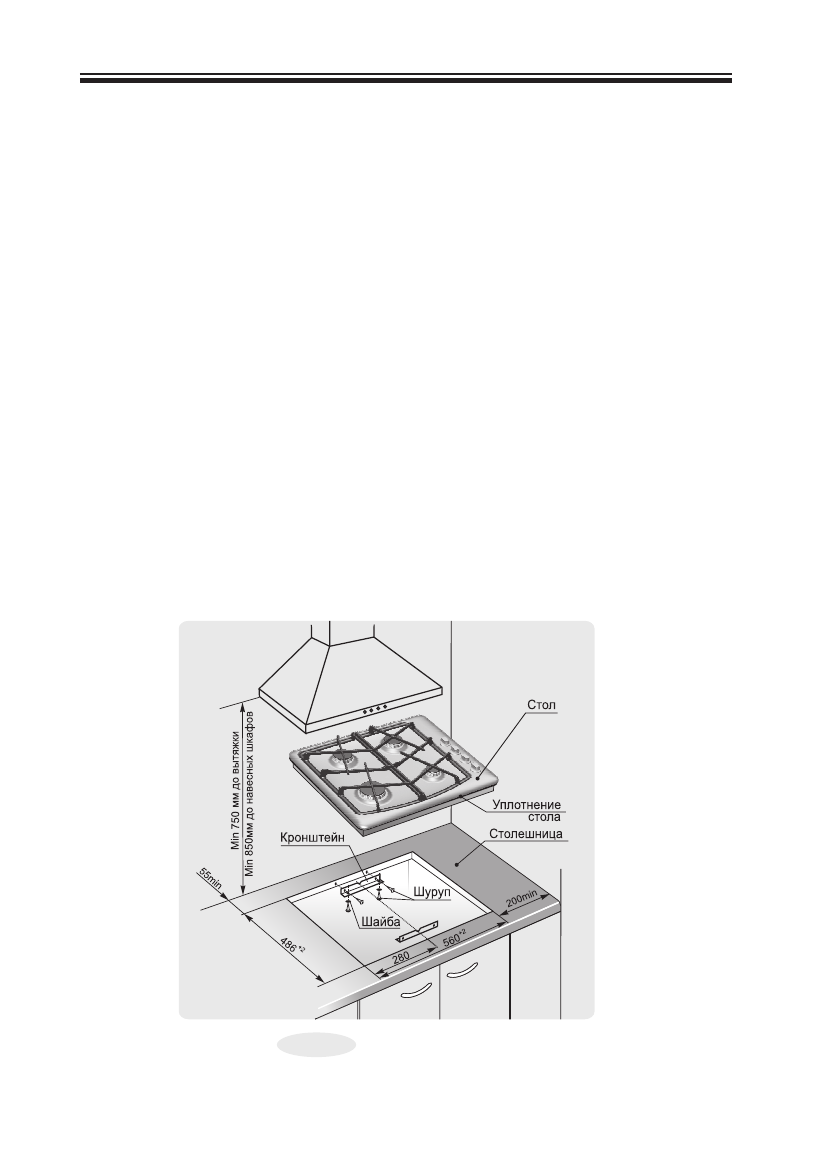

1.  Точно  разметить  на  столешнице  контур  проема  под  встраиваемый  стол  в

соответствии с рис. 5, 6, 7, 8.

минимальное расстояние от края проёма до боковых вертикальных стенок

(справа или слева) - 200 мм, до задней стенки:

- 55 мм для столов модели СВН2230; СВН2230-01; СН1211; СН2340.

- 70 мм для стола модели СН2120.

      Стена за столом должна быть облицована термостойким материалом (например

керамической плиткой и т. п.).

2.  В ы п и л и т ь   п р о е м ,   п р и д е р ж и ва я   уд а л я е м у ю  ч а с т ь   с н и зу,   во   и з бе ж а н и е

преждевременного  падения  и  скола  декоративного  покрытия.  дополнительных

вентиляционных отверстий не требуется.

3.  Разметить  и  закрепить  крепежные  кронштейны  так,  чтобы  верхняя  кромка

кронштейна была на одном уровне с поверхностью столешницы.

ВНИМАНИЕ!

  чТОбы  ИзбЕЖаТь  РаСТРЕСКИВаНИя  СТОЛЕшНИцы,

НЕ  заВОРачИВайТЕ  шУРУПы,  НЕ  ПРОСВЕРЛИВ  ПРЕдВаРИТЕЛьНО

ОТВЕРСТИя дИамЕТРОм ОТ 2,5 дО 3 мм

.

4.  для  стола  СН2120,  СВН2230;  СВН2230-01;  и  СН2340  по  краю  внутренней

стороны стекла, а для стола СН1211 по краю внутренней стороны стола приклеить

уплотнение стола для плотного и герметичного прилегания.

5.  аккуратно вставить стол в проем и закрепить четырьмя шурупами с шайбами.

минимальное расстояние от стола до навесных шкафов сверху - 850 мм.

минимальное расстояние от стола до вытяжки  - 750 мм.
