3. УСТАНОВКА

ПОПЕРЕДЖЕННЯ!

Див. розділи з інформацією

щодо техніки безпеки.

3.1 Перед встановленням

Перш ніж установлювати варильну

поверхню, запишіть наступну

інформацію з паспортної таблички. Ця

табличка розташована внизу

варильної поверхні.

Серійний

номер ...........................

3.2 Вбудовані варильні

поверхні

Експлуатувати вбудовані варильні

поверхні можна лише після

правильного вбудовування у шафки та

робочі поверхні, які підходять для

цього і відповідають нормам.

3.3 З’єднувальний кабель

• Варильну поверхню оснащено

з’єднувальним кабелем.

• Замінюйте пошкоджений кабель

живлення лише за кабелем, що

входить до комплекту запчастин.

Звертайтеся до місцевого

авторизованого сервісного центру.

ПОПЕРЕДЖЕННЯ!

Усі роботи з підключення

до електричної мережі

повинен виконувати

кваліфікований електрик.

УВАГА

Не просвердлюйте й не

припаюйте кінці дротів. Це

суворо заборонено!

УВАГА

Не підключайте кабель без

кінцевої кабельної муфти.

Двофазне підключення

1. Зніміть кінцеву кабельну муфту з

чорного й коричневого дротів.

2. Зніміть ізоляцію з кінців

коричневого й чорного кабелів.

3. Установіть нову кінцеву муфту

дроту 1,5 мм² на кожен кінець

кабелів. (Слід використовувати

спеціальний інструмент.)

Поперечний перетин кабелю

N
L1

N

L

230V~

400V 2~N

L2

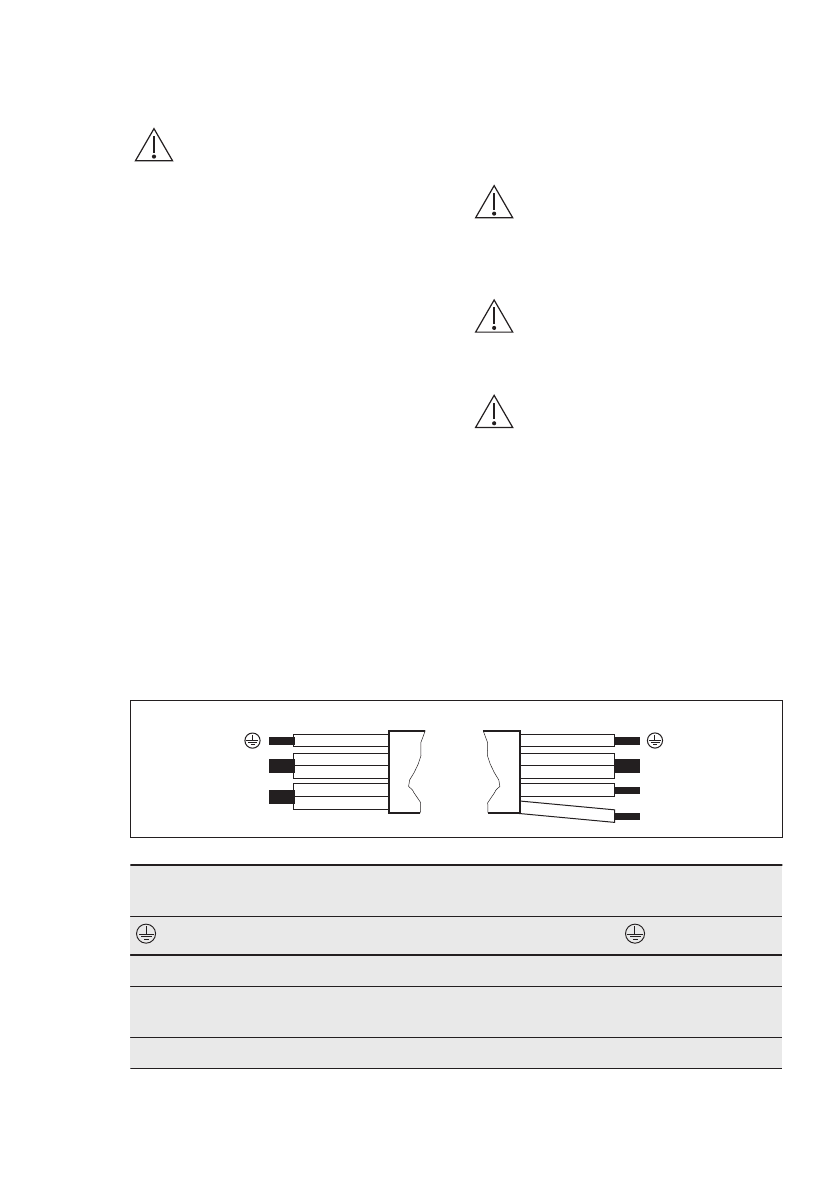

Однофазне підключення — 230 В ~ Двофазне підключення — 400 В 2 ~

N

Зелений — жовтий Зелений — жовтий

N

Синій і синій

Синій і синій

N

L

Чорний і коричне‐

вий

Чорний

L1

Коричневий

L2
