Убедитесь, что голубой
провод нейтрали
подключен к контакту
клемммной колодки,
помеченному буквой «N».
Подключите коричневый
(или черный) фазовый
провод к контакту
клеммной колодки,
помеченному буквой «L».
Фазовый провод всегда
должен быть подключен.
8.6 Сетевой шнур
При замене сетевого шнура
используйте только специальный
кабель или кабель с эквивалентными
характеристиками. Тип кабеля:
H03V2V2-FT90.
Удостоверьтесь, что провод имеет
сечение, допускающее его
использование при данном
напряжении и рабочей температуре.
Желто-зеленый провод заземления
должен быть примерно на 2 см
длиннее коричневого (или черного)
провода, идущего на фазу.

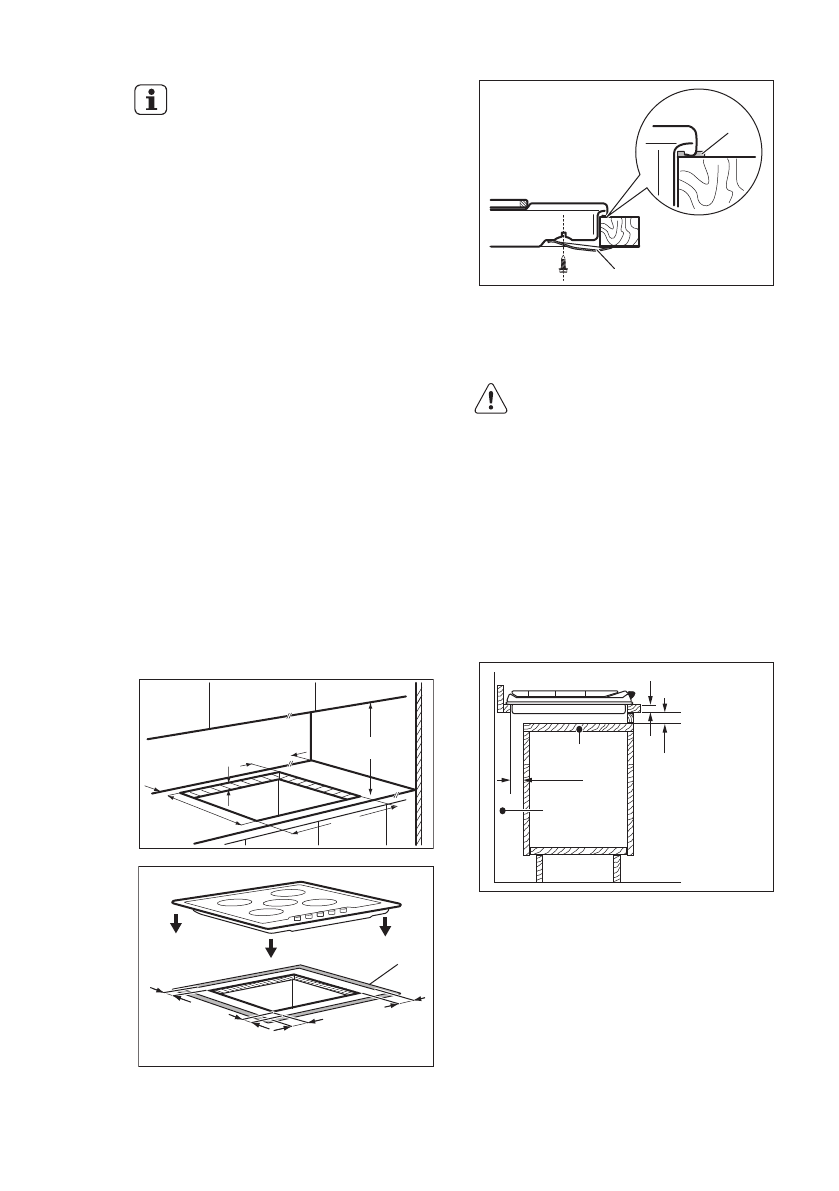

8.7 Встраивание
min.
55 mm
min.
650 mm
560 mm
480 mm
min.
200 mm
30 mm
10 mm
86 mm
86 mm
A
3 mm
A
B
A) идущая в комплекте
герметизирующая прокладка
B) идущие в комплекте крепежные
скобы
ОСТОРОЖНО!
Варочную панель следует
встраивать только в
столешницу с ровной
поверхностью.
8.8 Возможности встраивания
Панель, установленная под варочной
панелью, должна легко сниматься для
обеспечения доступа к узлам,
нуждающимся в техническом
обслуживании.
Кухонный шкаф с дверцей
min 20 mm
(max 150 mm)
30 mm
60 mm
B
A
A) Съемная панель
B) Пространство для подключения
проводов
Кухонный шкаф с духовым шкафом
Из соображений безопасности, а
также, для упрощения процедуры
извлечения духового шкафа из шкафа,
электрические соединения для
варочной панели и духового шкафа
должны быть выполнены раздельно.
РУССКИЙ
17
