подовжувача, адаптера чи
паралельному під’єднанні.
Переконайтеся в тому, що
заземлення відповідає стандартам і
положенням.
• Кабель живлення не повинен
нагріватись до температури понад
90 °C.
Під’єднайте синій
нейтральний кабель до
виходу клемної колодки,
позначеного буквою «N».
Під’єднайте коричневий
(або чорний) фазовий
кабель до виходу клемної
колодки, позначеного
буквою «L». Фазовий
кабель має бути завжди
під’єднаний.
3.6 З’єднувальний кабель
Щоб замінити з’єднувальний кабель,
використовуйте тільки спеціальний
кабель або його еквівалент. Тип
кабелю: H03V2V2-FT90.
Переконайтеся в тому, що перетин
кабелю може застосовуватися до
передбаченої напруги й робочої
температури. Жовтий або зелений дріт
заземлення повинен бути приблизно
на 2 см довший, ніж коричневий або
чорний дріт фази.

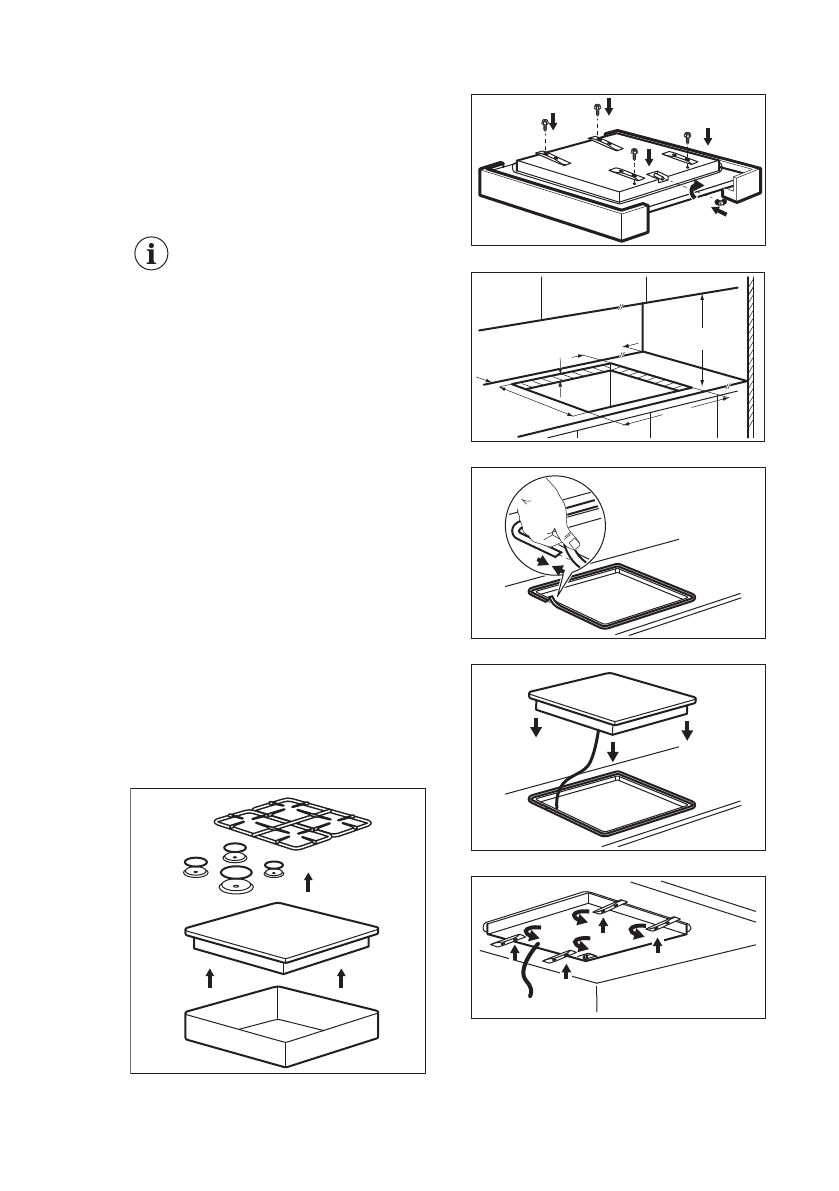

3.7 Складання
1.
2.
3.
min.
55 mm
min.
650 mm
560 mm
2
0
+
480 mm
2
0
+
min.
100 mm
30 mm
4.
5.
6.
7.
УКРАЇНСЬКА
49
Содержание
- 21 Безопасность детей и лиц с ограниченными; возможностями
- 22 Общие правила техники безопасности
- 23 УКАЗАНИЯ ПО БЕЗОПАСНОСТИ
- 24 электросети
- 25 Подключение к газовой; магистрали
- 27 Подключение к газовой
- 28 минимального уровня
- 30 Возможности встраивания
- 31 Функциональные элементы варочной поверхности
- 32 ЕЖЕДНЕВНОЕ ИСПОЛЬЗОВАНИЕ; Общий вид горелки
- 33 Выключение горелки
- 34 Экономия электроэнергии; Держатели для посуды
- 35 поверхности; Очистка свечи зажигания
- 36 ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ; Если решение найти не
- 37 пакет с принадлежностями; ТЕХНИЧЕСКИЕ ДАННЫЕ; Размеры варочной панели
- 39 ОХРАНА ОКРУЖАЮЩЕЙ СРЕДЫ
