34
FO 2098

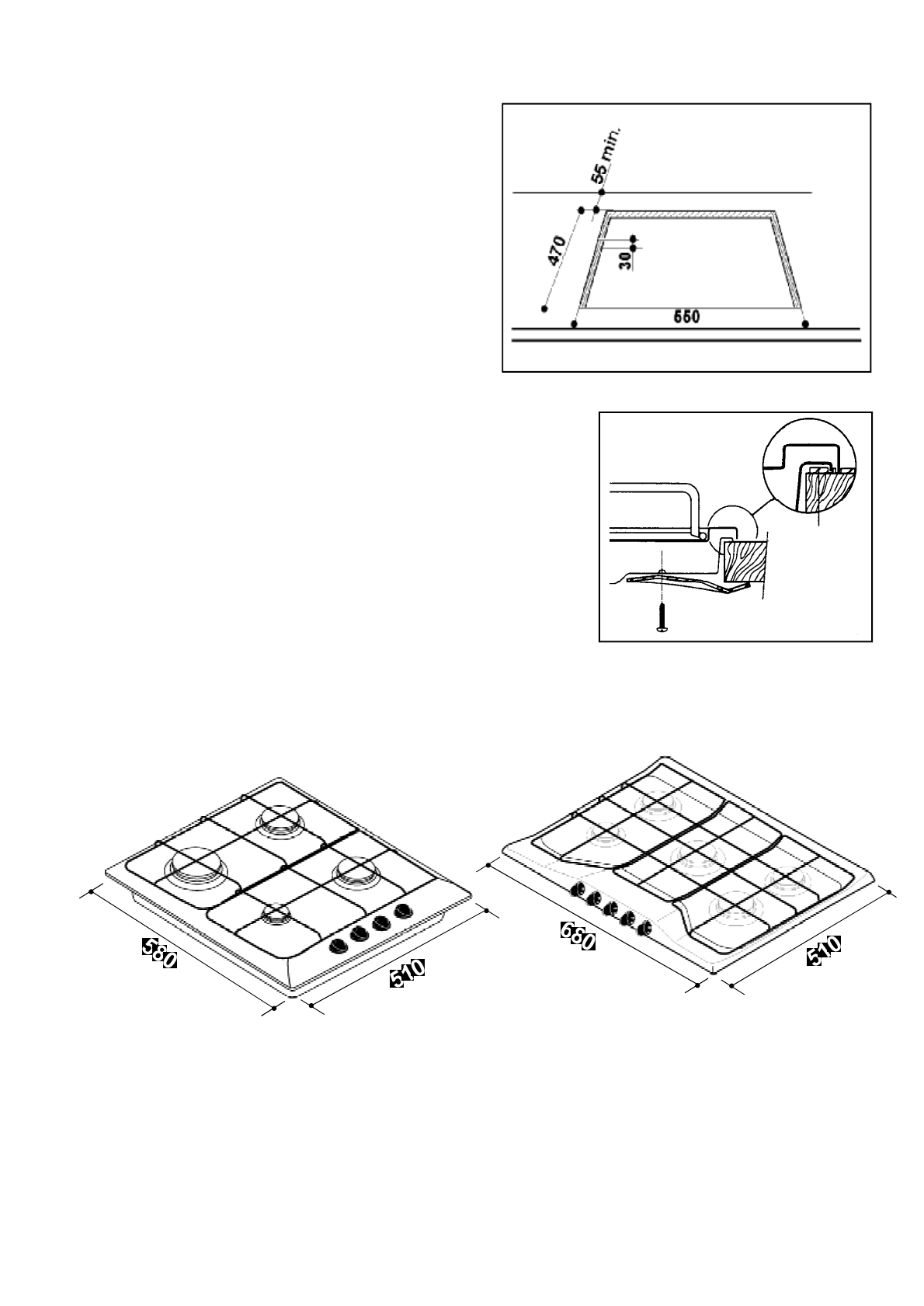

Прибор
может
быть
установлен
в
кухонную
мебель
,
размеры
выреза
для
встраивания
показаны
на
рис
.
13.
Встраивание
варочной
поверхности
следует
выполнять
следующим
образом
:
1)
Снимите
решетки
для
установки
посуды
,
крышки
и
рассекатели
конфорок
и
переверните
варочную
поверхность
.
Следите
за
тем
,
чтобы
при
этом
не
повредились
элементы
электроподжига
.
2)
Ул ож и т е
п о
к р а я м
м о н т а ж н о го
п р о ё м а
уплотнительную
прокладку
(
поставляется
вместе
с
прибором
),
разместите
уплотнитель
точно
по
передней
и
задней
кромкам
.
Уплотнитель
следует
укладывать
встык
,
без
нахлеста
.
3)
Закрепите
варочную
панель
винтами
(
рис
. 14).
При
затягивании
винтов
уплотнение
может
выступить
из
-
под
панели
,
эти
излишки
можно
затем
удалить
.
Край
варочной
панели
имеет
такую
форму
,
что
образует
двойной
лабиринт
уплотнения
.
Это
дает
гарантию
от
протечек
жидкости
под
рамку
.
a
Рис
. 14
FO 0199
Встраивание
в
столешницу
моделей
ZGF643, ZGF753
Е с л и
в а р оч н а я
п о ве р х н о с т ь
буд ет
о с н а щ е н а
к р ы ш к о й
,
р е к о м е н д уе м
п е р ед
ус т а н о в к о й
в
столешницу
установить
шарнирный
узел
крышки
.
Для
этого
:
1)
Снимите
фиксаторы
правой
и
левой
решеток
,
установленные
на
задней
части
прибора
,
для
чего
отвинтите
соответствующие
винты
(
рис
. 15).
2)
Установите
держатели
крышки
,
используя
те
же
в ин т ы
и
п р ол о ж и в
м е ж д у
д е р ж ат ел я м и
и
прибором
прокладки
(
рис
. 15).
SR
R
уплотнительная
прокладка
Рис
. 13
