Установка на кухонный
шкаф с дверцей
Ш к а ф д о л ж е н и м е т ь с п е ц и а л ь н у ю
к о н с т р у к ц и ю , о б е с п е ч и в а ю щ у ю
отсутствие какогоJлибо контакта с дном
в а р о ч н о й п а н е л и , к о т о р о е м о ж е т
н а г р е в а т ь с я п р и е е и с п о л ь з о в а н и и .
Рекомендуемое решение показано на Рис.
5.
П а н е л ь , у с т а н а в л и в а е м а я п о д
варочной панелью (“а”), должна быть
съемной для обеспечения легкого доступа
на случай выполнения ремонтных работ.
См. также Рис. 2.
Пространство сзади кухонной мебели
( “ b ” ) м о ж е т и с п о л ь з о в а т ь с я д л я
выполнения подключений.
Размеры указаны в мм.
Встраивание в кухонный
шкаф над духовкой
Размеры выемки под духовой шкаф и
варочную панель должны соответствовать
приведенным на Рис. 6; в шкафу должны
и м е т ь с я о т в е р с т и я д л я о б е с п е ч е н и я
непрерывного притока воздуха.
Два возможных варианта установки,
н а п р а в л е н н ы е н а п р е д о т в р а щ е н и е
перегрева, показаны на Рис. 7 и 8.
Электрические подключения духового
шкафа и варочной панели должны быть
в ы п о л н е н ы п о о т д е л ь н о с т и д л я
обеспечения безопасности и простоты
в ы н и м а н и я д у х о в о г о ш к а ф а в с л у ч а е
необходимости.
Варианты установки

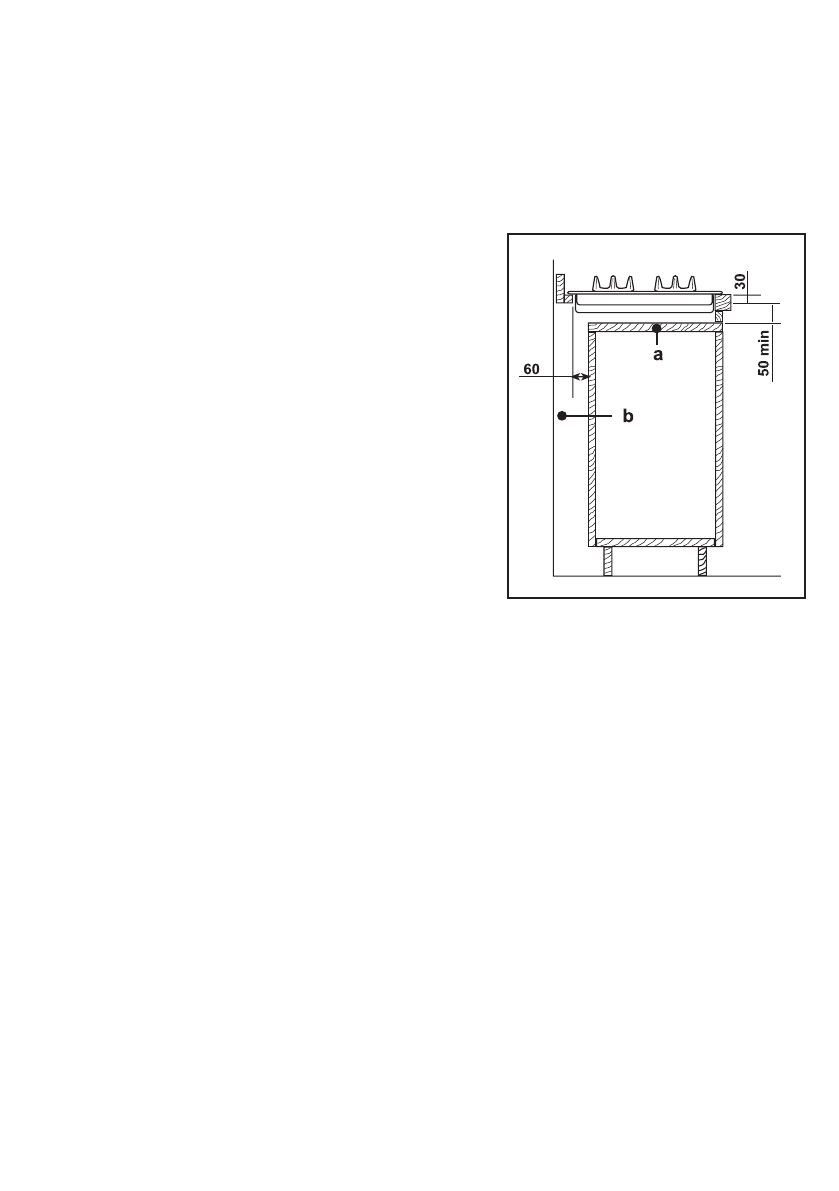

a
) Съемная панель
b
) Пространство для
выполнения подключений
Рис. 5
