INSTALLATION

Avertissement

 Les instructions

suivantes concernant l’installation, le
raccordement et la maintenance de
l'appareil doivent être effectuées par un
professionnel qualifié selon les normes
et règlements en vigueur.

Raccordement au gaz

Effectuez un raccordement fixe ("rigide") ou
utilisez un tuyau flexible en acier inoxydable
selon les normes en vigueur. Si vous utilisez
des tuyaux flexibles métalliques, ils ne doi-
vent pas entrer en contact avec des parties
mobiles ou ils ne doivent pas être serrés.
Soyez également vigilant lorsque la table
est installée avec un four.

Important

 Assurez-vous que la pression

d’alimentation en gaz de l'appareil
corresponde aux valeurs recommandées.
Le raccordement se fait à l'extrêmité de la
rampe d'alimentation sur l'écrou G 1/2" par
l'intermédiaire d'un raccord orientable.
Vissez l'ensemble sans forcer, orientez le
raccord dans la direction souhaitée et
effectuez un serrage correct.

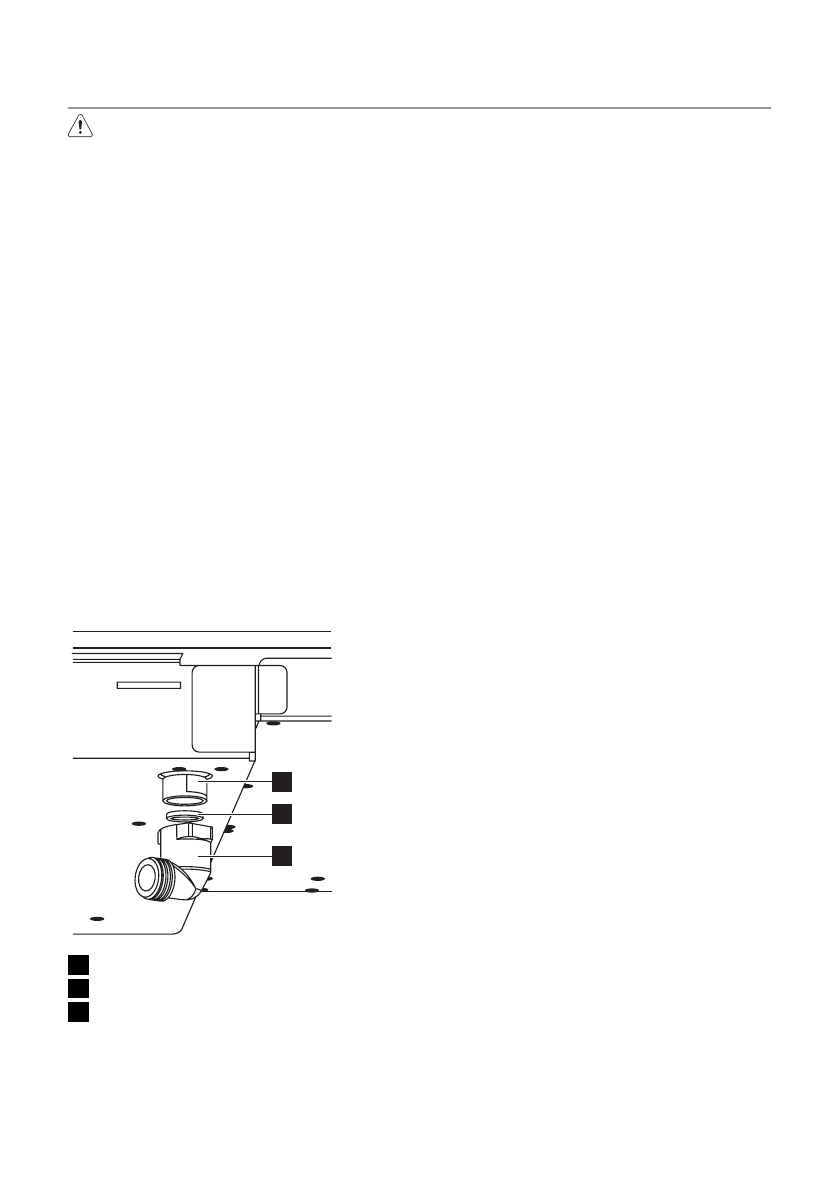

1

2

3

1

Ecrou

2

Joint

3

Raccord orientable (si nécessaire)

Raccordement rigide :

Effectuez le raccordement en utilisant des
tuyaux métalliques rigides (en cuivre avec
embout mécanique).

Raccordement « flexible » avec embout
mécanique :

–

Gaz naturel

 : le raccordement s'effectue

avec un tuyau flexible à embout mécani-
que qui se visse directement sur le coude
terminant la rampe de l'appareil.

–

Butane / Propane

 : Un tube souple,

équipé de ses colliers, peut être utilisé s'il
est visitable sur toute sa longueur et si
l'appareil ne fonctionne qu'au butane. Si
l'appareil fonctionne au propane, il faut
utiliser un tuyau flexible à embout métalli-
que approprié.

Raccordement de tuyaux flexibles non
métalliques :

S'il est visitable sur toute sa longueur, vous
pouvez utiliser un tuyau flexible. Fixez fer-
mement le tuyau flexible à l'aide de colliers.

Gaz liquide

 : utilisez le détendeur en

caoutchouc. Intercalez toujours le joint.
Continuez alors le raccordement au gaz. Le
tuyau flexible s'applique lorsque :
– il ne doit pas devenir plus chaud que la

température ambiante, à savoir plus de
30 °C ;

– il n'est pas plus long que 1,50 m ;
– il ne montre aucun étranglement ;
– il n'est soumis à aucune traction et aucu-

ne torsion ;

– il n'entre pas en contact avec la découpe

ou les coins tranchants ;

– il est visitable sur toute sa longueur afin

de vérifier son état.

Vérifiez les points suivants pour contrôler le
bon état du tuyau flexible :
– il ne présente aucune fente, coupure,

marque de brûlure sur les deux extrémi-
tés et sur toute sa longueur ;

– le matériau n'est pas durci, mais présen-

te une élasticité correcte ;

– les colliers de serrage ne sont pas rouil-

lés ;

– la date d'expiration n'est pas passée.
Si vous constatez au moins un de ces dé-
fauts, ne réparez pas le tuyau, mais rempla-
cez-le.
