   electrolux

37

С е т е в о й   ш н у р   д о л ж е н   б ы т ь

р а з м е щ е н   т а к и м   о б р а з о м ,   ч т о б ы
никакая его часть не могла нагреться до
температуры выше 90 °C.

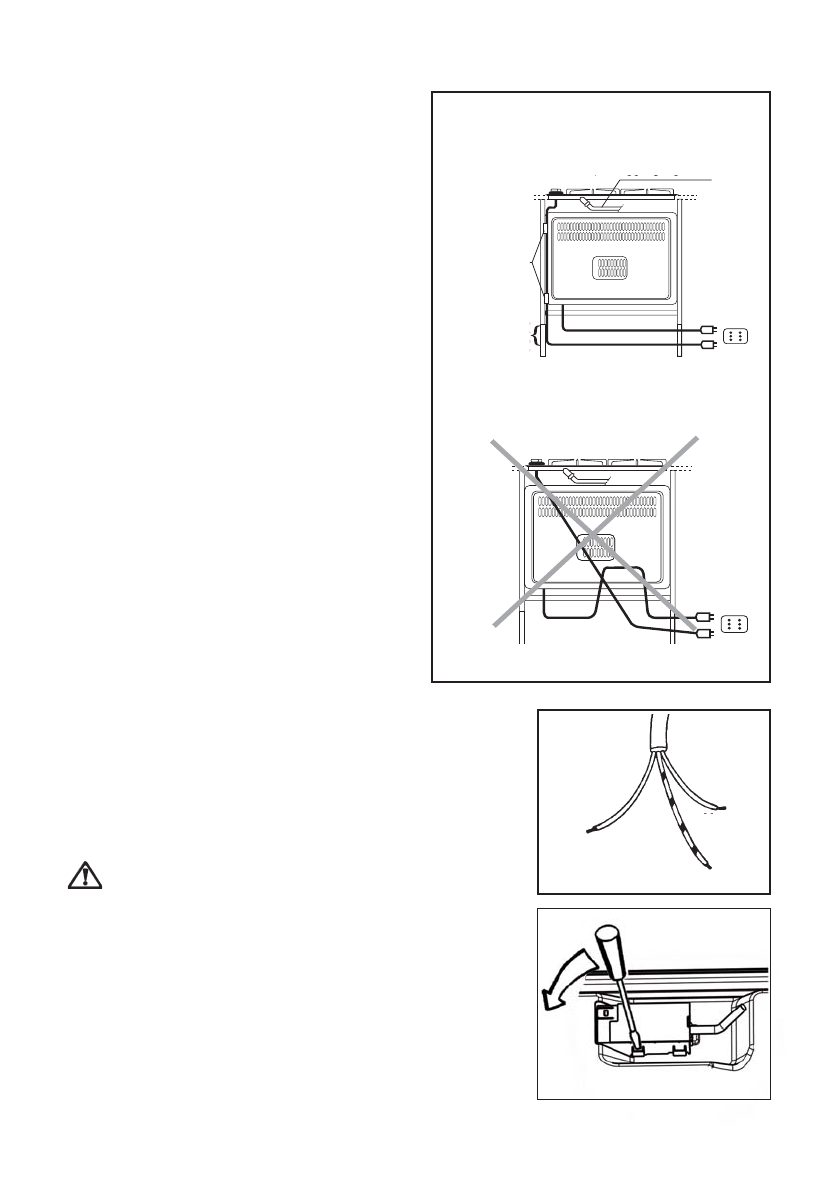

П р и м е р   о п т и м а л ь н о й   п р о к л а д к и

шнура указан на Рис. 6. При прокладке
ш н у р а   к р е п и т е   е г о   к   б о к о в о й   ч а с т и
мебели при помощи хомутиков, чтобы
и з б е ж а т ь   с о п р и к о с н о в е н и я   с
о б о р у д о в а н и е м ,   у с т а н о в л е н н ы м   п о д
варочной панелью.

Замена сетевого шнура

В случае замены сетевого шнура

н е о б х о д и м о   и с п о л ь з о в а т ь   т о л ь к о
к а б е л я   т и п а   H 0 5 V 2 V 2 - F   T 9 0 ,
подходящие для нагрузки и рабочей
температуры. Кроме того, необходимо,
ч то б ы   ж ел т о- з ел ены й   з а з е м л я ющ и й
провод был приблизительно на 2 см
д л и н н е е   ф а з о в о г о   и   н е й т р а л ь н о г о
проводов (Рис. 7).

П о с л е   в ы п о л н е н и я   п о д к л ю ч е н и я

п р о в е р ь т е   р а б о т у   н а г р е в а т е л ь н ы х
элементов в течение около 3 минут.

Чтобы открыть крышку клеммной

к о л о д к и   и   п о л у ч и т ь   д о с т у п   к
соединительным выводам, выполните
следующие действия:

•

в с т а в ь т е   н а к о н е ч н и к   п л о с к о й
о т в е р т к и   в   о т в е р с т и я ,
расположенные с видимой стороны
клеммной колодки;

•

с л е г к а   н а ж м и т е   и   п о д н и м и т е
к р ы ш к у ,   и с п о л ь з у я   о т в е р т к у   к а к
рычаг (Рис. 8).

З а м е н у   с е т е в о г о   ш н у р а
н е о б ход и м о   в ы п о л н я т ь
и с к л ю ч и т е л ь н о   в   ц е н т р е
тех н и ч е ско го   о б с л у ж и в а н и я
или лицами с соответствующей
квалификацией.

Рис. 8

Рис. 7

Рис. 6

ДА

Нулевой
провод

ЖЕСТКАЯ ТРУБА ИЗ
МЕДИ ИЛИ ШЛАНГ ИЗ
НЕРЖАВЕЮЩЕЙ СТАЛИ

ХОМУТИКИ

Р а б о ч и е
отверстия
в мебели

ВИД СЗАДИ

ВИД СЗАДИ

Заземление
(желто-зеленый провод)

НЕТ
