Указания для установщика

Установка и сборка

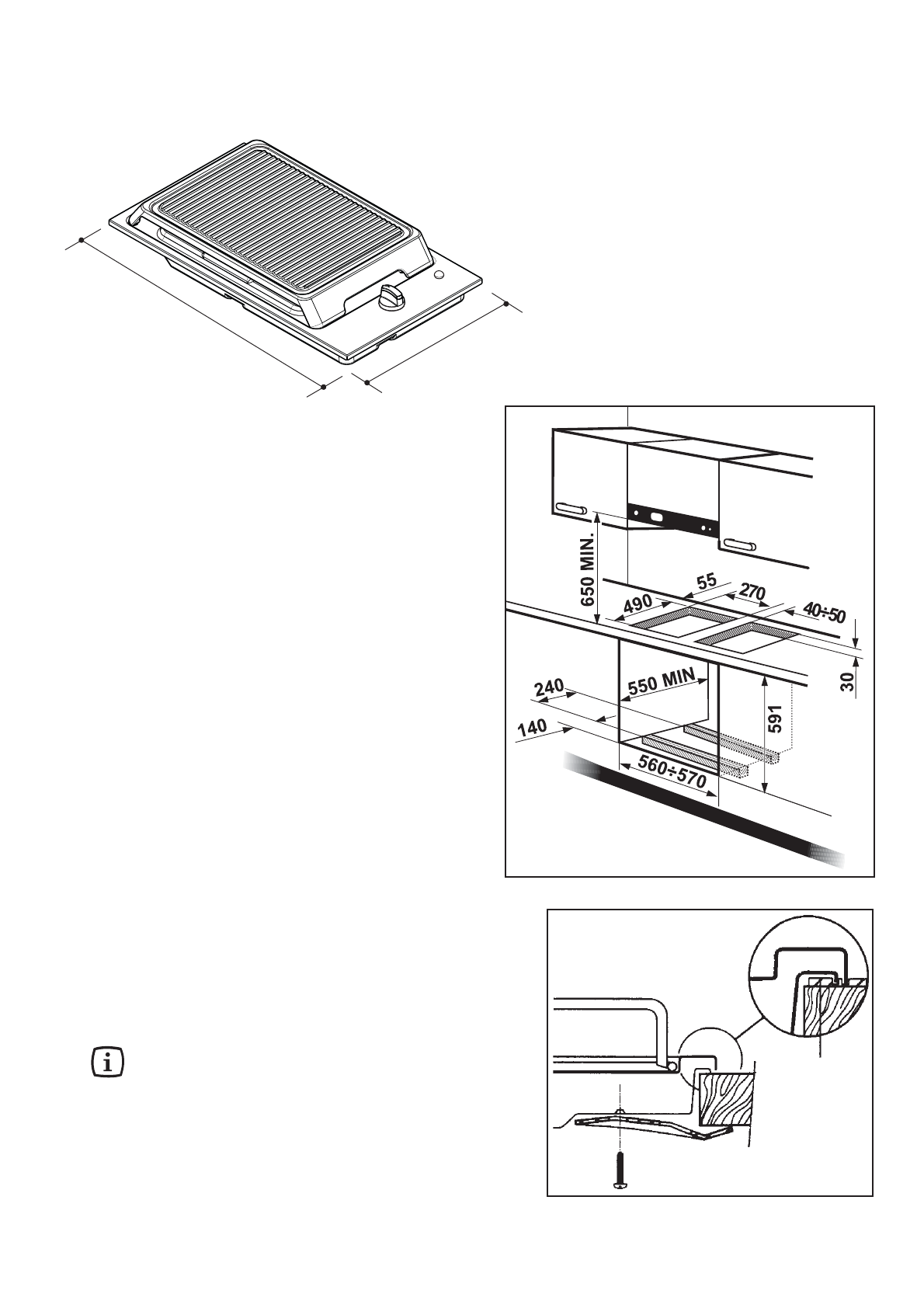

Р а з м е р ы   д л я   в с т р а и в а н и я   в   к у х о н н у ю   м е б е л ь
приведены на Рис. 3.

Высота боковых стенок кухонной мебели не должна
п р е в ы ш а т ь   в ы с о т у   в а р о ч н о й   п а н е л и .   Н е
у с т а н а в л и в а й т е   в а р о ч н у ю   п а н е л ь   в б л и з и   о т
л е г к о в о с п л а м е н я ю щ и х с я   м а т е р и а л о в   ( н а п р и м е р ,
занавесок, полотенец и т.д.).

Перед установкой варочной панели в выемку для
встраивания проложите вдоль ее краев уплотнительную
п р о к л а д к у ,   в х о д я щ у ю   в   к о м п л е к т   п о с т а в к и .
Необходимо, чтобы она была проложена непрерывно
во избежание попадания брызг, которые могут падать
с варочной панели, внутрь кухонной мебели.

1. Проложите уплотняющую прокладку вдоль

всего края выемки так, чтобы в месте стыка
краев они не накладывались друг на друга./

2. Установите варочную панель в выемку и

закрепите ее с помощью соответствующих
зажимов и винтов, как показано на Рис.4.

3. У д а л и т е   в ы с т у п и в ш и е   н а р у ж у   и з б ы т к и

уплотнительной прокладки

П о   к р а я м   в а р о ч н о й   п а н е л и   о б р а з у е т с я   д в о й н о е
у п л о т н е н и е ,   з а щ и щ а ю щ е е   о т   п р о н и к н о в е н и я
жидкостей.

В   с л у ч а е ,   е с л и   н е с к о л ь к о   3 0  с м   в а р о ч н ы х
панелей устанавливаются в одну и ту же выемку
о д н а   к   д р у г о й ,   В ы   м о ж е т е   п р и о б р е с т и
специальный комплект для сборки, включая
б о к о в о й   к р о н ш т е й н   и   д о п о л н и т е л ь н ы е
у п л о т н е н и я ,   в   н а ш и х   с е р в и с н ы х   ц е н т р а х .
Соответствующие инструкции поставляются
вместе с комплектом для сборки.

Рис. 4

a)

Уплотнение

FO 0199

a

Рис. 3

290

510

"
