Убедитесь, что голубой

провод нейтрали

подключен к контакту

клемммной колодки,

помеченному буквой «N».

Подключите коричневый

(или черный) фазовый

провод к контакту

клеммной колодки,

помеченному буквой «L».

Фазовый провод всегда

должен быть подключен.

8.6 Сетевой шнур

При замене сетевого шнура

используйте только специальный

кабель или кабель с эквивалентными

характеристиками. Тип кабеля:

H03V2V2-FT90.
Удостоверьтесь, что провод имеет

сечение, допускающее его

использование при данном

напряжении и рабочей температуре.

Желто-зеленый провод заземления

должен быть примерно на 2 см

длиннее коричневого (или черного)

провода, идущего на фазу.

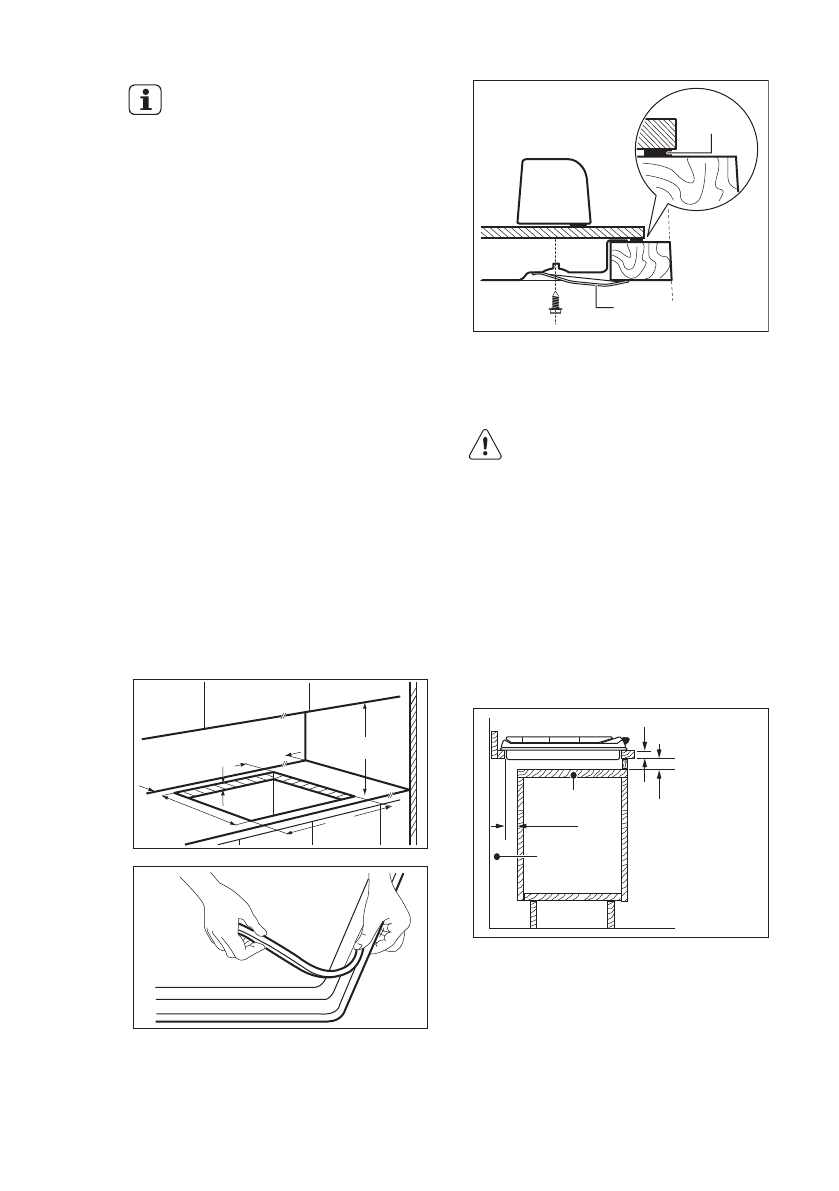

8.7 Встраивание

min.
55 mm

min.
650 mm

560 mm

480 mm

min.
450 mm

30 mm

B

A

A) идущая в комплекте

герметизирующая прокладка

B) идущие в комплекте крепежные

скобы

ОСТОРОЖНО!

Варочную панель следует

встраивать только в

столешницу с ровной

поверхностью.

8.8 Возможности встраивания

Панель, установленная под варочной

панелью, должна легко сниматься для

обеспечения доступа к узлам,

нуждающимся в техническом

обслуживании.
Кухонный шкаф с дверцей

min 20 mm
(max 150 mm)

30 mm

60 mm

B

A

A) Съемная панель

B) Пространство для подключения

проводов

Кухонный шкаф с духовым шкафом

Из соображений безопасности, а

также, для упрощения процедуры

извлечения духового шкафа из шкафа,
