Убедитесь, что голубой
провод нейтрали
подключен к контакту
клемммной колодки,
помеченному буквой «N».
Подключите коричневый
(или черный) фазовый
провод к контакту
клеммной колодки,
помеченному буквой «L».
Фазовый провод всегда
должен быть подключен.
8.6 Сетевой шнур
При замене сетевого шнура
используйте только специальный
кабель или кабель с эквивалентными
характеристиками. Тип кабеля:
H03V2V2-FT90.
Удостоверьтесь, что провод имеет
сечение, допускающее его
использование при данном
напряжении и рабочей температуре.
Желто-зеленый провод заземления
должен быть примерно на 2 см
длиннее коричневого (или черного)
провода, идущего на фазу.

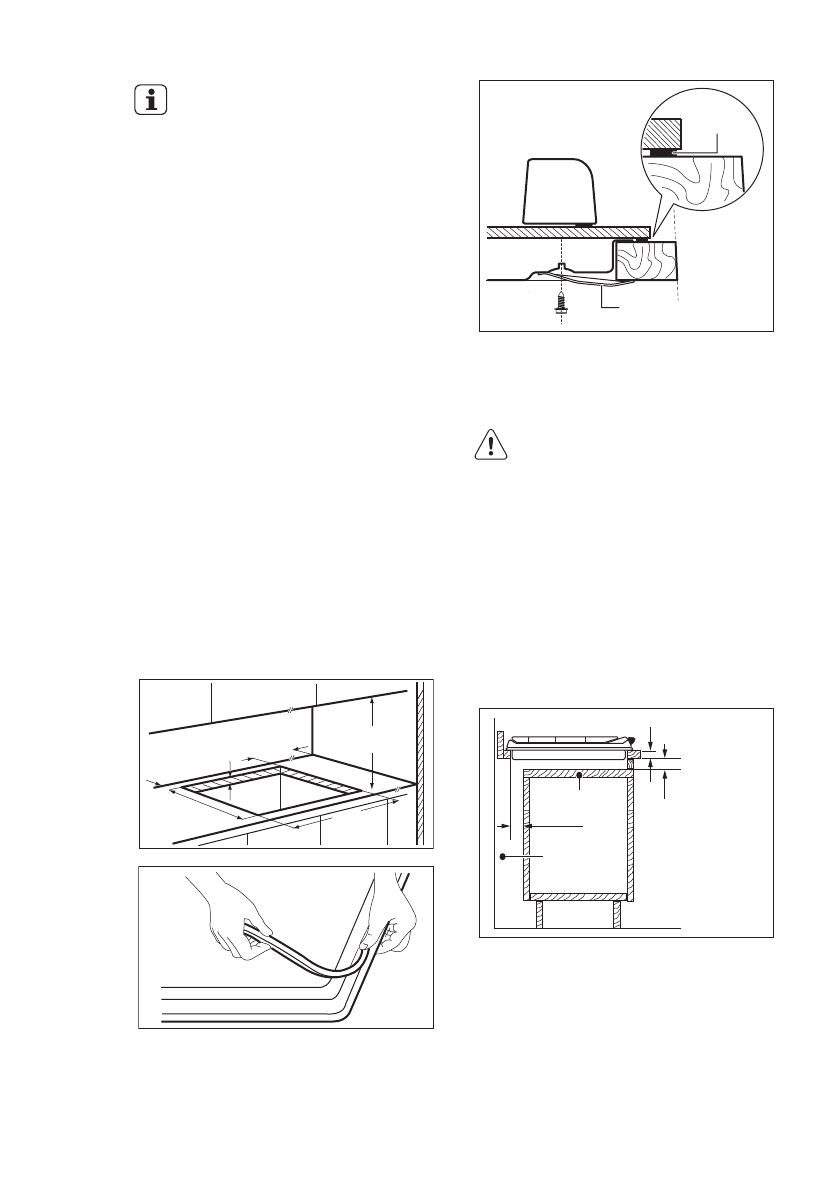

8.7 Встраивание
min.
55 mm
min.
650 mm
560 mm
480 mm
min.
600 mm
30 mm
B
A
A) идущая в комплекте
герметизирующая прокладка
B) идущие в комплекте крепежные
скобы
ОСТОРОЖНО!
Варочную панель следует
встраивать только в
столешницу с ровной
поверхностью.
8.8 Возможности встраивания
Панель, установленная под варочной
панелью, должна легко сниматься для
обеспечения доступа к узлам,
нуждающимся в техническом
обслуживании.
Кухонный шкаф с дверцей
min 20 mm
(max 150 mm)
30 mm
60 mm
B
A
A) Съемная панель
B) Пространство для подключения
проводов
Кухонный шкаф с духовым шкафом
Из соображений безопасности, а
также, для упрощения процедуры
извлечения духового шкафа из шкафа,
РУССКИЙ
17
