Під’єднайте синій

нейтральний кабель до

виходу клемної колодки,

позначеного буквою «N».

Під’єднайте коричневий

(або чорний) фазовий

кабель до виходу клемної

колодки, позначеного

буквою «L». Фазовий

кабель має бути завжди

під’єднаний.

8.6 З’єднувальний кабель

Під час заміни з’єднувального кабелю

використовуйте тільки спеціальний

кабель або його еквівалент. Тип

кабелю: H05V2V2-F T90.
Переконайтеся, що перетин кабелю

може застосовуватися до

передбаченої напруги й робочої

температури. Жовтий/зелений дріт

заземлення повинен бути приблизно

на 2 см довший, ніж коричневий (або

чорний) дріт фази.

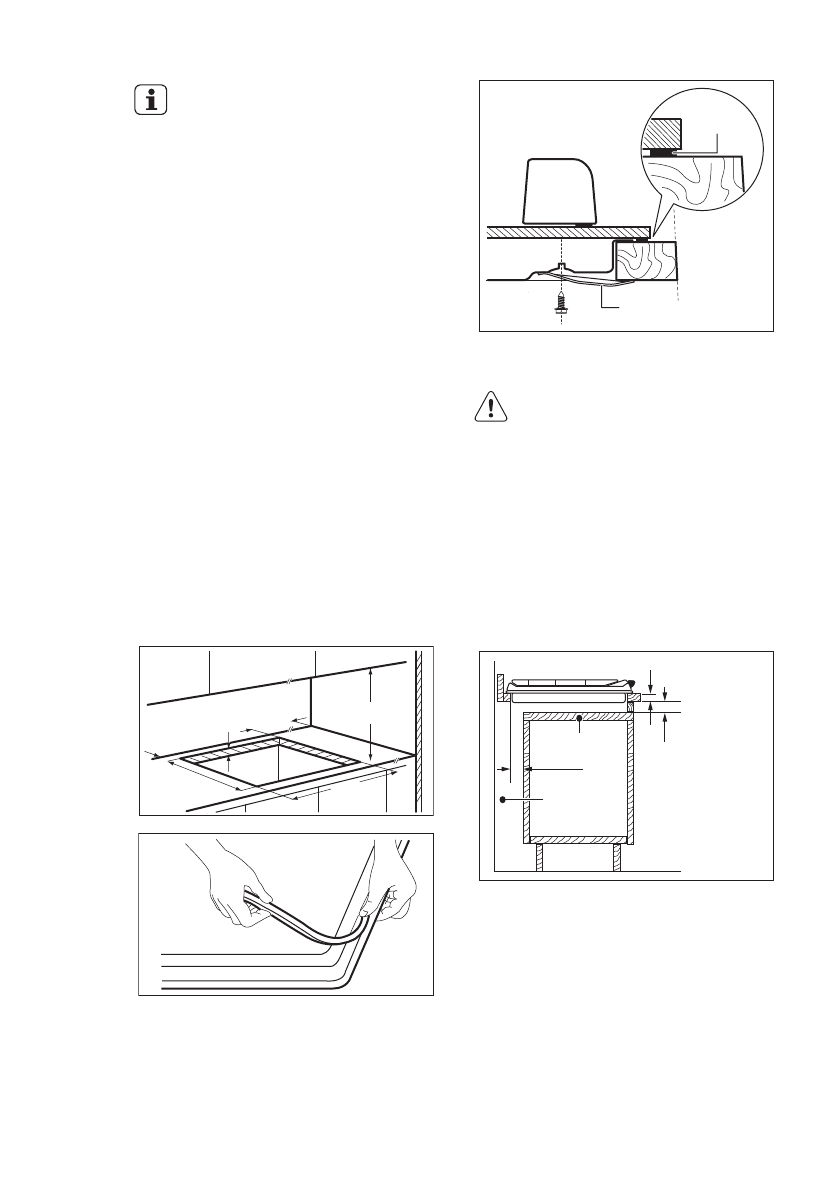

8.7 Вбудовування в кухонні

меблі

min.
55 mm

min.
650 mm

560 mm

480 mm

min.
100 mm

30 mm

B

A

A. ущільнювач, що постачається

B. скоби, що постачаються

ОБЕРЕЖНО!

Встановлюйте прилад

лише на стільниці із

плоскою поверхнею.

8.8 Варіанти вбудовування

Панель, яка встановлюється під

варильною поверхнею, повинна легко

зніматися для забезпечення доступу в

разі проведення технічного

обслуговування.
Кухонна секція з дверцятами

min 20 mm
(max 150 mm)

30 mm

60 mm

B

A

A. Знімна панель

B. Місце для під’єднання

Кухонна секція з духовою шафою

З міркувань безпеки, а також для

полегшення від’єднання духової шафи

від кухонної секції варильну поверхню

й духову шафу слід під’єднувати до

джерела електроживлення окремо.
