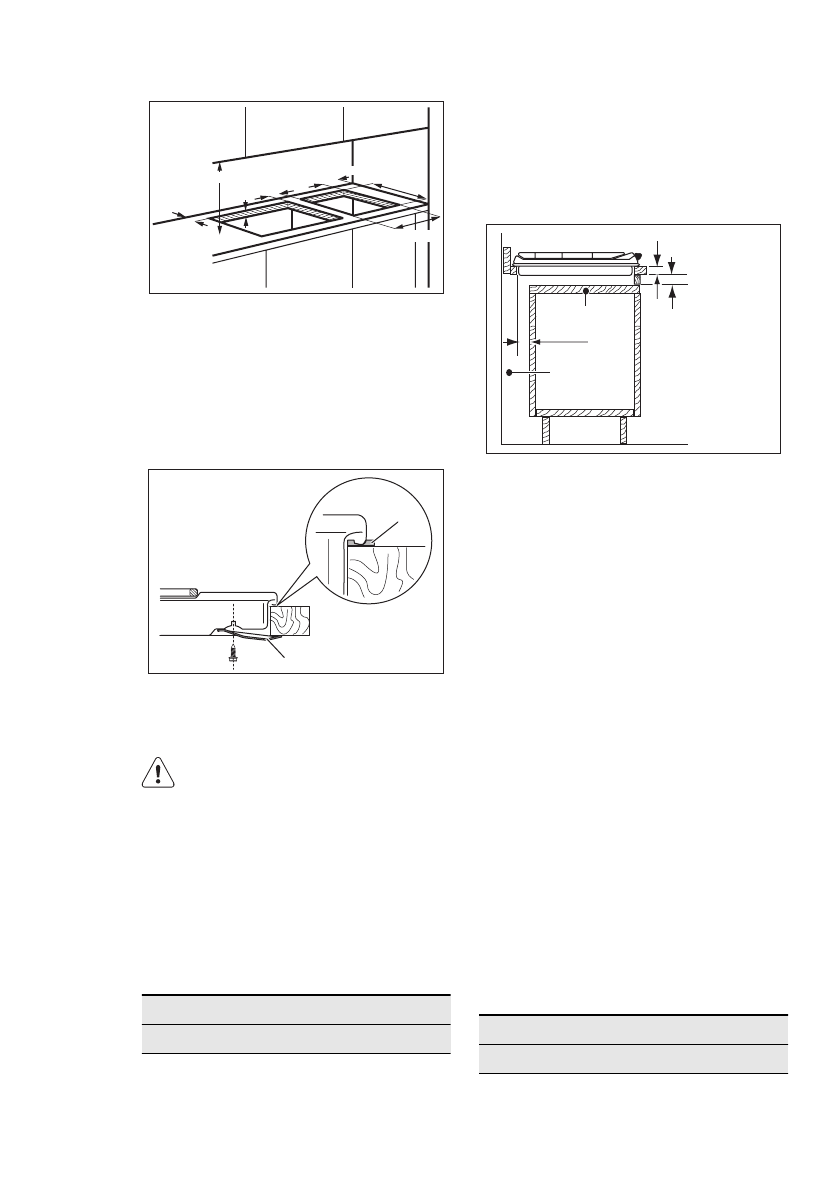

8.6 Встраивание
30 mm
55 mm
40-50 mm
min. 650 mm
490 mm
min. 450 mm
270 mm
В случае, если несколько варочных поверх‐
ностей шириной 30 см необходимо устано‐
вить одну рядом с другой в одном вырезе сто‐
лешницы, можно обратиться в сервисный
центр за набором для монтажа, который
включает в себя боковую опорную скобу и до‐
полнительные уплотнители. Необходимые ин‐
струкции находятся внутри упаковки данного
набора.
A
B
A)
идущая в комплекте герметизирующая
прокладка
B)
идущая в комплекте крепежная скоба
ПРЕДУПРЕЖДЕНИЕ!
Варочную панель следует встраивать
только в столешницу с ровной по‐
верхностью.
8.7 Возможности встраивания
Кухонный шкаф с дверцей
Панель, установленная под варочной пане‐
лью, должна легко сниматься для обеспече‐
ния доступа к узлам, нуждающимся в техниче‐
ском обслуживании.
min 20 mm
(max 150 mm)
30 mm
60 mm
B
A
A)
Съемная панель
B)
Пространство для подключения проводов
Кухонный шкаф с духовым шкафом
Из соображений безопасности, а также для
упрощения процедуры извлечения духового
шкафа из шкафа, электрические соединения
для варочной панели и духового шкафа дол‐
жны быть выполнены раздельно.
9. ТЕХНИЧЕСКИЕ ДАННЫЕ
Размеры варочной панели
Ширина:
290 мм
Длина:
510 мм
Размеры выреза для варочной
поверхности
Ширина:
270 мм
Длина:
490 мм
