ОСТОРОЖНО!

Варочную панель следует

встраивать только в

столешницу с ровной

поверхностью.

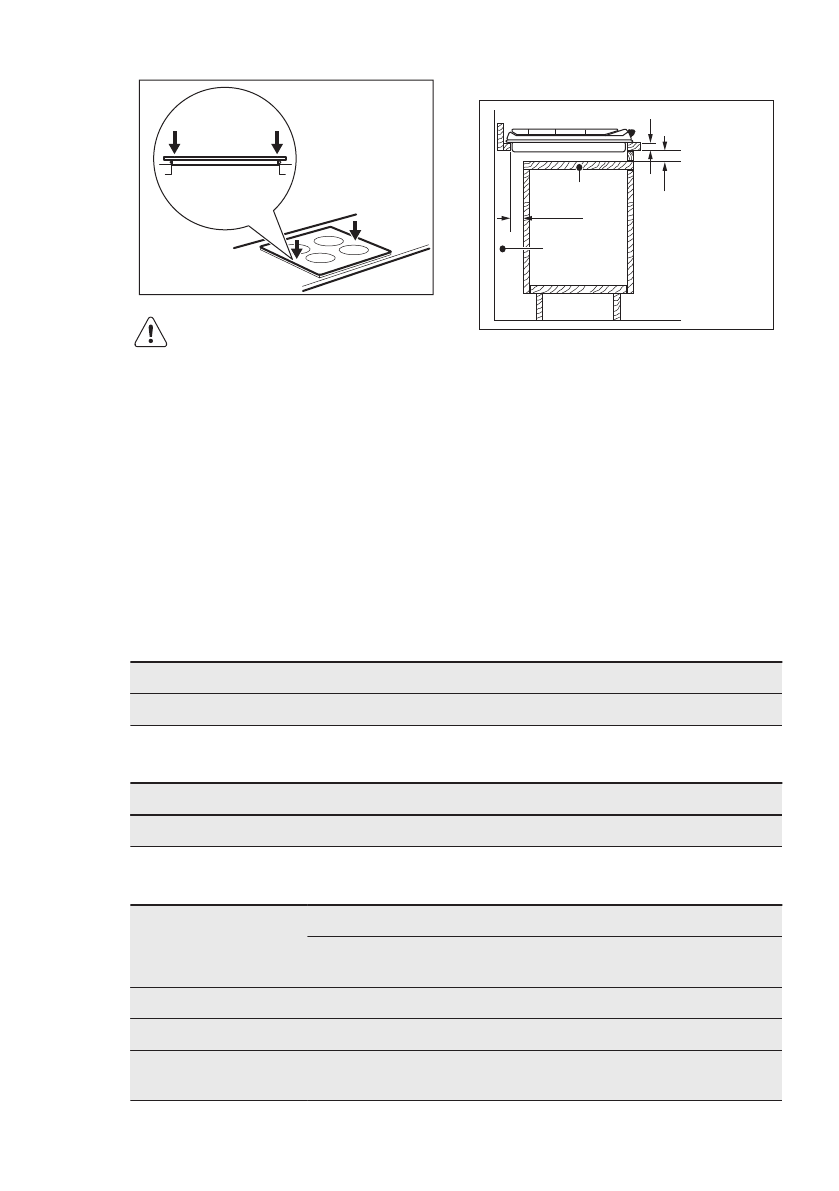

8.8 Возможности встраивания

Панель, установленная под варочной

панелью, должна легко сниматься для

обеспечения доступа к узлам,

нуждающимся в техническом

обслуживании.

Кухонный шкаф с дверцей

min 20 mm
(max 150 mm)

30 mm

60 mm

B

A

A) Съемная панель

B) Пространство для подключения

проводов

Кухонный шкаф с духовым шкафом

Из соображений безопасности, а

также, для упрощения процедуры

извлечения духового шкафа из шкафа,

электрические соединения для

варочной панели и духового шкафа

должны быть выполнены раздельно.

9. ТЕХНИЧЕСКИЕ ДАННЫЕ

9.1 Размеры варочной панели

Ширина

290 мм

Глубина

520 мм

9.2 Диаметры обводных клапанов

ГОРЕЛКА

Ø ОБВОДНОГО КЛАПАНА 1/100 ММ

С тройным рассекателем

56

9.3 Другие технические данные

ОБЩАЯ

МОЩНОСТЬ:

Газ 1 (Исх.):

G20 (2H) 13 мбар = 3.8 кВт

Газ 2

(Перенастр.):

G30/G31 (3B/P) 30 мбар = 276 г/час

G20 (2H) 20 мбар = 4.0 кВт

Электропитание:

230 В ~ 50 Гц

Категория прибора

II2H3B/P

Подключение к

газовой магистрали:

G 1/2"

РУССКИЙ

17
