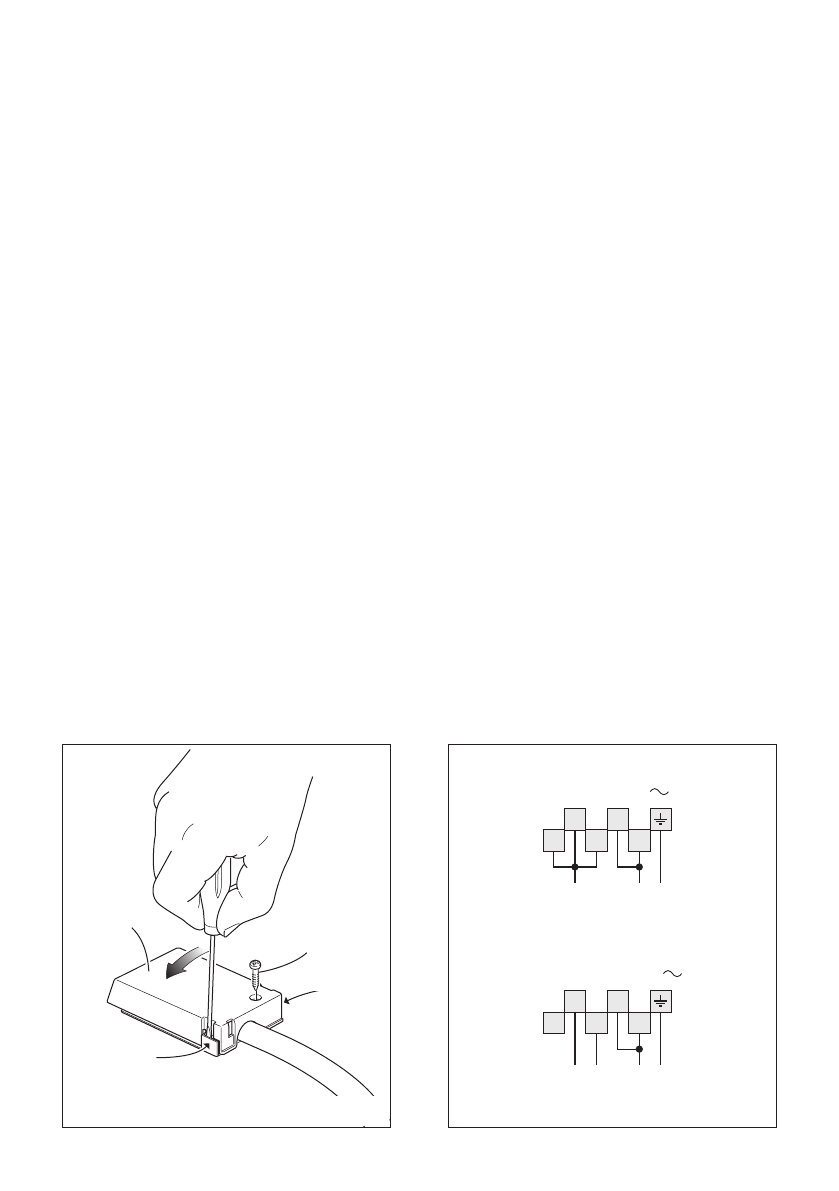

Рис. 5.1

ПОДСОЕДИНЕНИЕ ПОДВОДЯЩЕГО КАБЕЛЯ

При подсоединении питающего кабеля необходимо учитывать следующие указания:
•  При подсоединении питающего кабеля необходимо учитывать следующие указания:
•  Отвинтите винт

А

 от щитка с зажимами, расположенного в нижней части плиты (Рис. 5.1).

•  Разомкните два зажима

Б

 и вскройте крышку

В

.

•  Отвинтите винт

Г

 и полностью откройте кабельный зажим

Д

.

•  Установите  U-образные  винты

Е

  на  щитке  с  зажимами  (Рис.  5.3  -  5.4),  как  показано  на

схеме Рис. 5.2.

•  Подсоедините провода фазы и заземления к щитку с зажимами

Ж

, как показано на схеме

Рис. 5.2.

•  Натяните питающий кабель и зафиксируйте его кабельным зажимом

Д

 (затянув винт

 Г

).

•  Закройте крышку

В

 щитка с зажимами

Ж

 и зафиксируйте ее винтом

А

.

СЕЧЕНИЕ ПОДВОДЯЩЕГО КАБЕЛЯ
Типа H05VV-F, H05V2V2-F, H05RR-F

220-240 В ~                   3х2,5 мм

2

 (**)

380-415 В 2N ~             4 х 2,5 мм

2

 (**)

(**)  Соединение с настенным распределительным шкафом.

–  Действует коэффициент разновременности нагрузки.
–  Коэффициент  разновременности  нагрузки  может  быть  применим  в  отношении  общей

нагрузки кухонной плиты только квалифицированным специалистом.

PE

1

2

3

4

5

N (L

2

)

L

1

220-240 B

PE

1

2

3

4

5

380-415 B 2N

N

L

1

L

2

Рис. 5.2
