30
ПОДСОЕДИНЕНИЕ ПОДВОДЯЩЕГО КАБЕЛЯ
При подсоединении питающего кабеля необходимо учитывать следующие указания:
• При подсоединении питающего кабеля необходимо учитывать следующие указания:
• Отвинтите винт
А
от щитка с зажимами, расположенного в нижней части плиты (Рис. 6.1).
• Разомкните два зажима
Б
и вскройте крышку
В
.
• Отвинтите винт
Г
и полностью откройте кабельный зажим
Д
.
• Установите U-образные винты
Е
на щитке с зажимами (Рис. 6.3-6.4), как показано на
схеме Рис. 6.2.
• Подсоедините провода фазы и заземления к щитку с зажимами
Ж
, как показано на схеме
Рис. 6.2.
• Натяните питающий кабель и зафиксируйте его кабельным зажимом
Д
(затянув винт
Г
).
• Закройте крышку
В
щитка с зажимами
Ж
и зафиксируйте ее винтом
А
.
СЕЧЕНИЕ ПОДВОДЯЩЕГО КАБЕЛЯ
Типа
H05VV-F, H05V2V2-F, H05RR-F
220-
2
4
0 В ~ 3
х
2,5 мм
2
(**)
380-
4
15
В 2N ~ 4 х 2,5 мм
2
(**)
(**) Соединение с настенным распределительным шкафом.
– Действует коэффициент разновременности нагрузки.
– Коэффициент разновременности нагрузки может быть применим в отношении общей
нагрузки кухонной плиты только квалифицированным специалистом.
ВАЖНАЯ ИНФОРМАЦИЯ: данная кухонная плита должна быть соединена с двухпо-
люсным блоком управления соответствующего типа.
Коэффициент разновременности нагрузки НЕ ПРИМЕНЯЕТСЯ В ОТНОШЕНИИ
ДАННОГО БЛОКА УПРАВЛЕНИЯ.
A
Б
В
Б

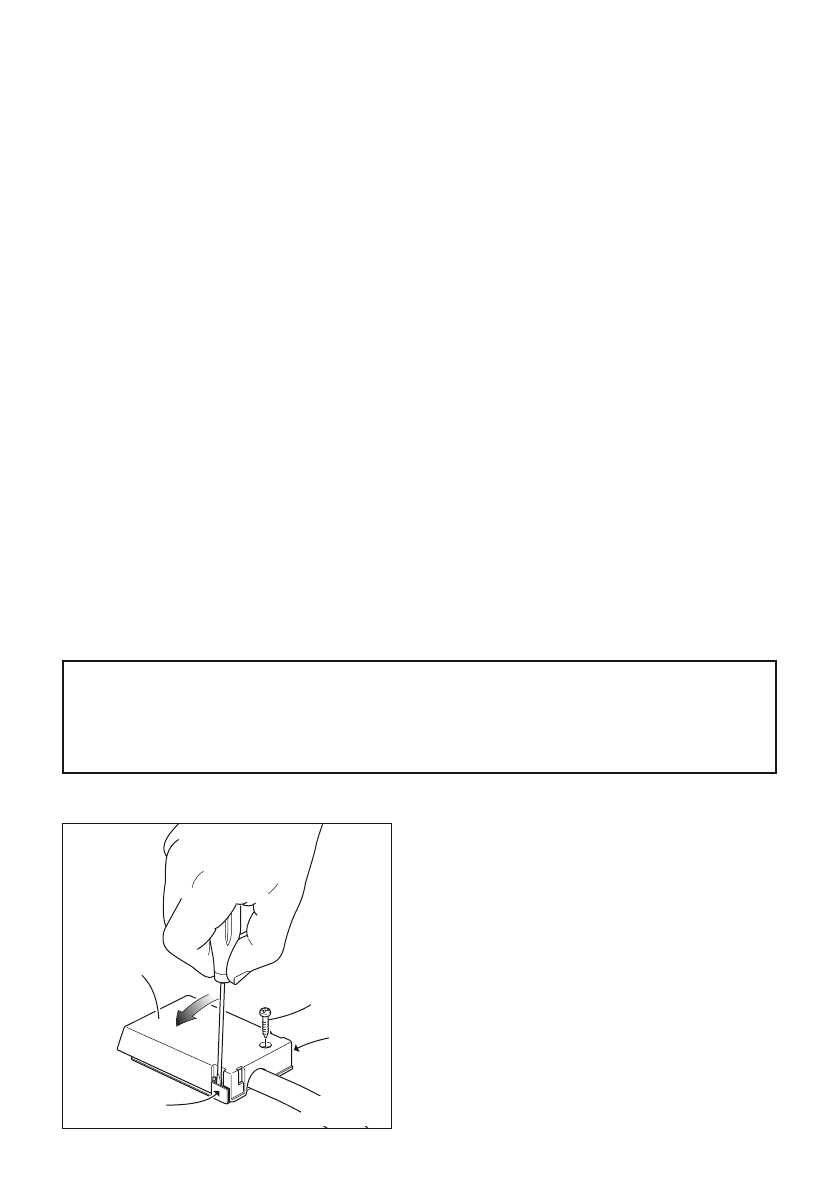

Рис. 6.1
