Руководство по эксплуатации BGM341 00 000 РЭ

14

РЕКОМЕНДАЦИИ РЕМОНТНЫМ СЛУЖБАМ

14. РЕКОМЕНДАЦИИ РЕМОНТНЫМ СЛУЖБАМ

■ Перевод плиты с  природного  на сжиженный газ и наоборот и с одного давления на
другое производится заменой сопел горелок и винтов малого пламени (ВМП), для кра-
нов  с  регулируемым  ВМП  регулировкой  расхода  газа  и  осуществляется  персоналом
специализированных  организаций.  Установку  сопел  при  сборке  плиты  и  ее  ремонте
необходимо проводить в соответствие с таблицей 1.

Внимание!
!

  При  проведении  работ  необходимо  следить,  чтобы  резиновые  кольца

не получали повреждений, порезов, смятий и т.п.

■  Для  подачи  газа  от  кранов  к  горелкам  применяются  алюминиевые  трубки



8х1,  с

оформленными  на  концах  воротниками  для  посадки  сопел  и  установке  их  в  газовые
краны.
■ Для уплотнения стыков соединений применяются кольца ГМг 2.07.

14.1. Проведение замены сопла при ремонте, а также при переводе на другой тип
газа (рис.6)

Для замены сопел необходимо:

1.

 Перекрыть общий кран подачи газа, закрыть все краны плиты;

2.

 При наличии в плите электрической части, отключить плиту от электрической сети;

3.

  Снять  решетки  стола,  крышки  горелок  с  рас-

секателями;

4.

  Заменить  сопла  на  столе  с  помощью  ключа  с

торцевой  головкой S=7, момент затяжки не более
2…3 Н·м;
Сопла  устанавливать  на  герметик  «Юнисил-
профф». Допускается применение другого силико-
нового герметика с температурой эксплуатации не
ниже 250 °С.
После установки сопла  его  стык  проверить обмы-
ливанием на герметичность, при этом необходимо
следить,  чтобы  они  были  установлены  в  соответ-
ствии с таблицей 1.

14.2. Настройка регулируемых ВМП горелок стола (рис. 7):

■ При  переводе  плит  с природного  на сжиженный газ  после замены  сопла  необходи-
мо  отрегулировать  ВМП.  Регулирование  расхода  газа  производится  поворотом  ВМП,
без его замены, до обеспечения устойчивого горения пламени горелки, при переводе
крана  в  положение  «малое  пламя»,  при  этом  все  другие  горелки  должны  работать  в
положении «большое пламя».
■ Для  кранов, у которых ВМП находится в штоке  крана,  регулировка  осуществляется
узкой отверткой через отверстие в штоке (при этом верхнюю панель можно не снимать).
Для того, чтобы отрегулировать винт малого пламени необходимо:
- снять решетки стола, снять ручки управления, воротники, крышки горелок с рассека-

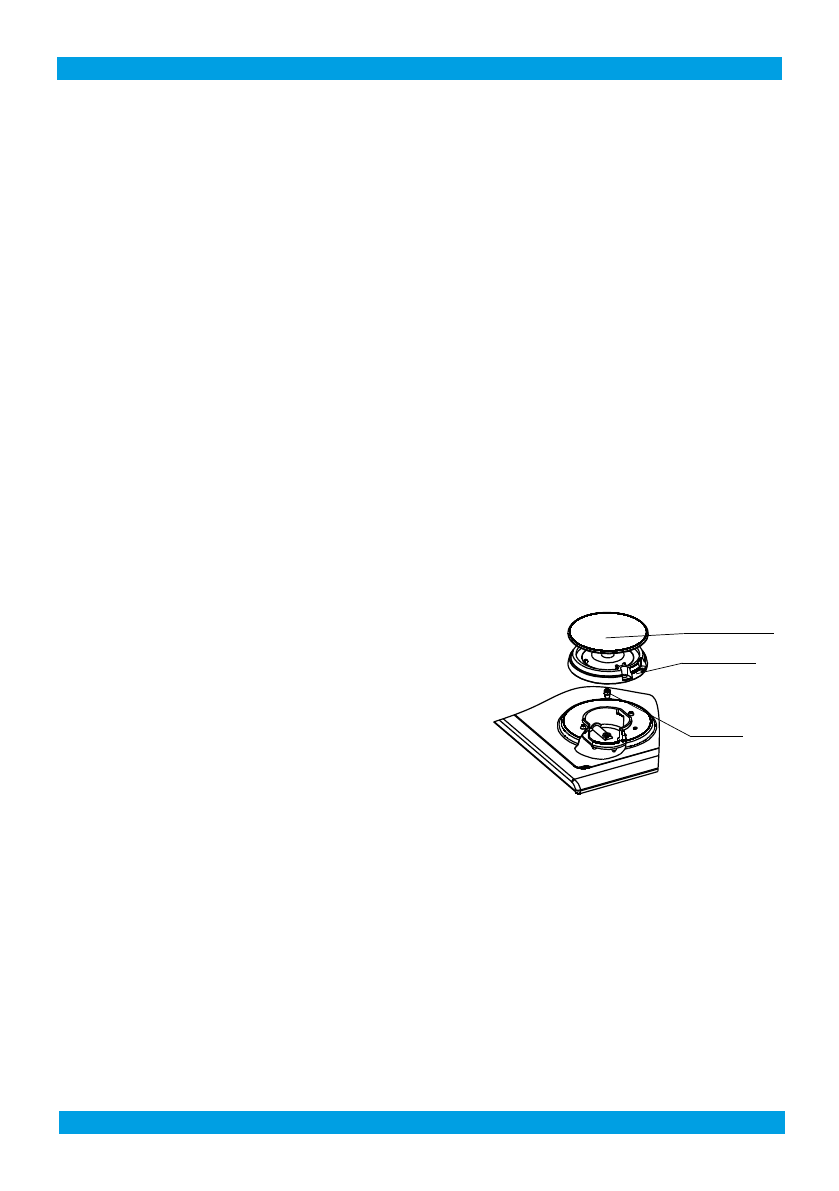

рис. 6

Сопло

Крышка горелки

Замена сопла

горелок стола

Рассекатель
 горелки
