7

■

7

5

6

6

1

8

3 2

4

1 3

2

4

Ground

Cold

Hot

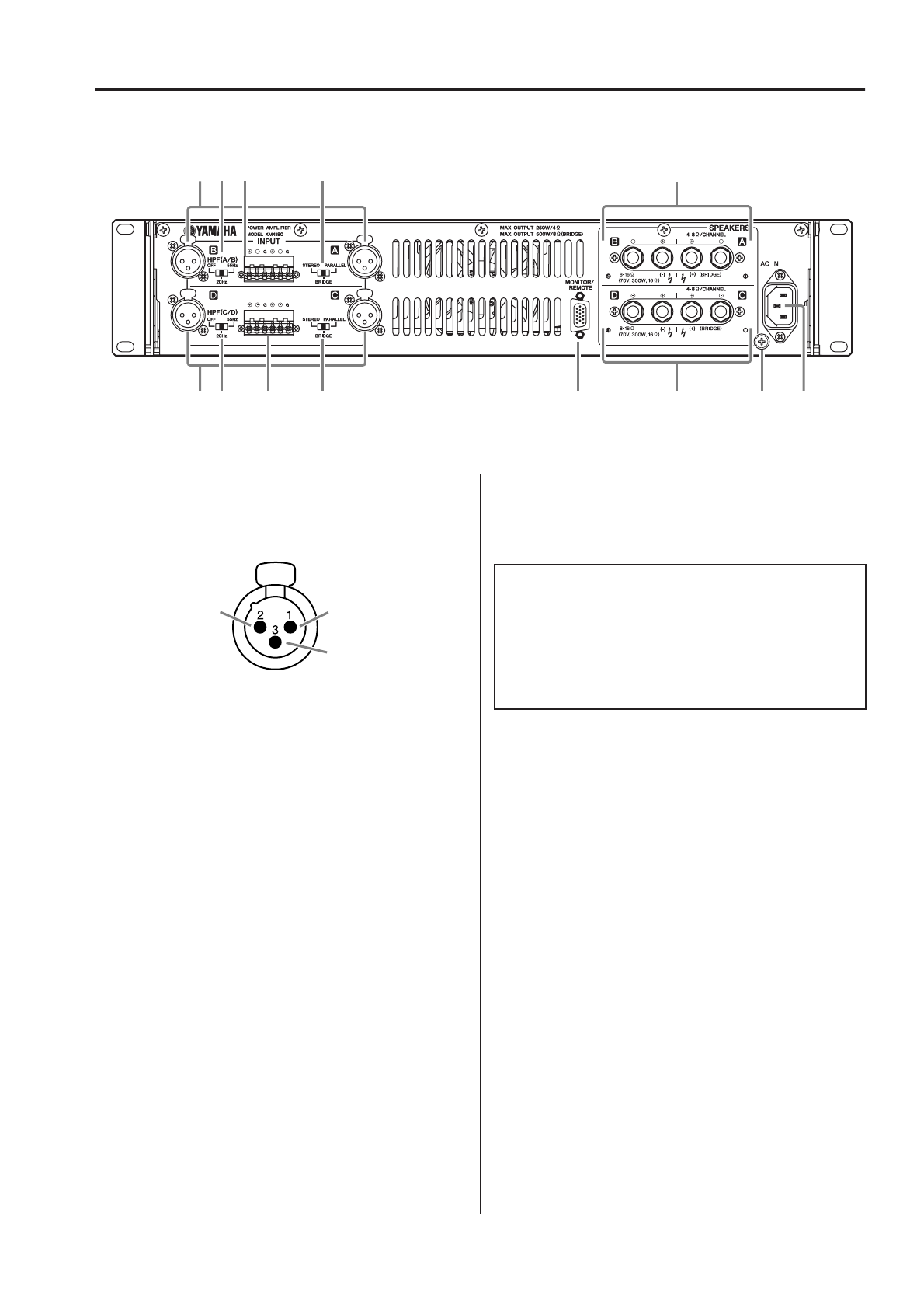

Задняя панель (XM4180/XM4080)

  Коннекторы входа XLR

Эти сбалансированные коннекторы типа XLR-3-31
используются для подключения входных сигналов.

Контакты подключаются, как показано ниже (IEC
60268).

* В режиме мостового соединения активна только первая

   пара,  то есть канал A для пары  A/B и канал C для пары C/D.
   Убедитесь, что вход аудио сигнала осуществляется на

   активную клемму входа.

Евро коннекторы

Эти сбалансированные Евро коннекторы
используются для входящего сигнала.

 Высокочастотные переключатели

Эти переключатели используются для включения
и выключения высокочастотного фильтра для
каналов A-B или C-D. Когда они установлены
на частотах от 20 Гц до 55 Гц, частоты ниже
соответствующих отфильтровываются, используя
12 дБ/октаву высокочастотный фильтр.

 Переключатель режимов

STEREO (СТЕРЕО) режим

В режиме СТЕРЕО каналы A, B, C и D абсолютно
независимы

PARALLEL (ПАРАЛЛЕЛЬНЫЙ) режим

В режиме ПАРАЛЛЕЛЬНОГО СОЕДИНЕНИЯ
входной сигнал канала A посылается и на
усилитель канала A и на усилитель канала
B. В данном случае, нагрузка автоматически
распределяется между терминалами входа A и
B. (Это касается также терминалов входа C и
D.) Для отсылки сигналов с каналов A/B на C/D
Можно воспользоваться четырехканальным моно
усилителем.

Режим BRIDGED (МОСТОВОГО СОЕДИНЕНИЯ)

В режиме МОСТОВОГО СОЕДИНЕНИЯ, каналы
A и B работают одновременно, функционируя как
моно усилитель. (То же касается и каналов C и D).

  Терминал MONITOR/REMOTE (МОНИТОР/ПУЛЬТ

ДИСТАНЦИОННОГО УПРАВЛЕНИЯ)

Этот терминал используется при
соединении с внешним устройством для
контроля и дистанционного управления.
Смотрите «раскладка МОНИТОР/ ПУЛЬТ
ДИСТАНЦИОННОГО УПРАВЛЕНИЯ» на стр.
42.

Терминал SPEAKERS (КОЛОНКИ)

Эти 5-ти канальные клеммы используются для
соединения колонок.

Клемма заземления

В случае появления постороннего шума,
используйте  этот терминал для заземления или
соединения с корпусом микшера, предусилителя
или другого устройства в системе.

ВКЛЮЧЕНИЕ ПЕРЕМЕННОГО ТОКА

Вставьте одну вилку входящего в комплект кабеля
переменного тока в входной канал. Вставьте
другую вилку в розетку переменного тока,
которая соответствует условиям, указанным на
ярлыке на верхней панели прибора.

Внимание:

В режимах ПАРАЛЛЕЛЬНОГО или МОС-
ТОВОГО соединения, терминалы входа
A-B и C-D замыкаются автоматически.
Убедитесь, что аудио сигнал поступает
на активную клемму входа.

* Иллюстрация модели XM4180

Сигнал

Заземление

Минус
