Total rated input of speakers : 200W

20 W x 10 speakers (200W)

10W

10 W x 20 speakers (200W)

10W

10W

20W

20W

20W

5 W x 10 speakers (50W)

15 W x 10 speakers (150W)

5W

15W

5W

15W

5W

15W

+

–

G

Use a screwdriver

to fix the wires.

Использование евро коннекторов

1   Если порт ввода закрыт, открутите болты на верхней

панели коннектора против часовой стрелки и откройте
порты.

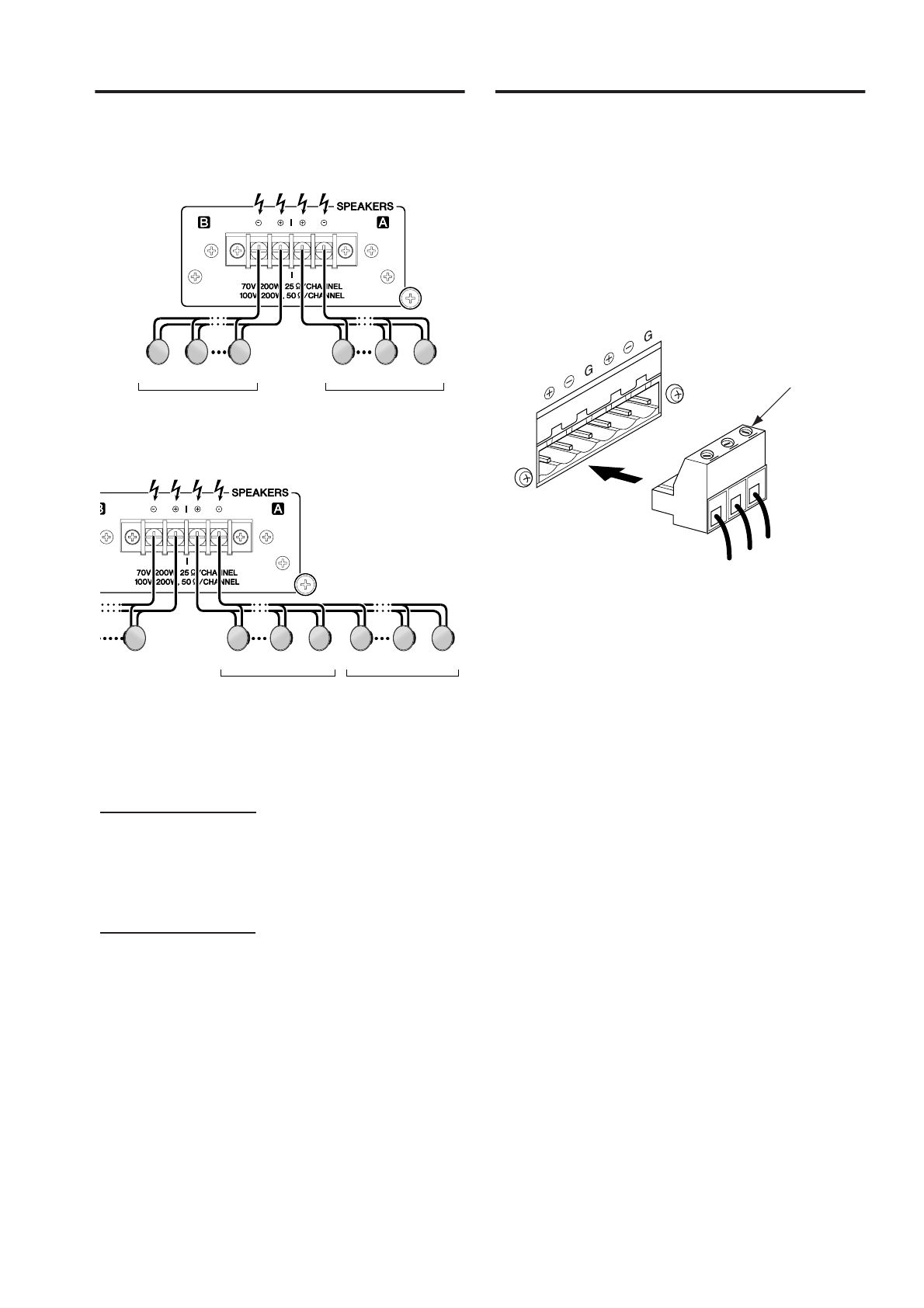

2   Подсоедините провод к соответствующему порту,

следуя Обозначениям полярности на клемме входа,
закрутите болты  на верхней панели коннектора по
часовой стрелке, чтобы закрепить  провода.

3  Подключите Евро коннектор к клемме входа.

Также возможно подключение колонок различной
мощности к разным каналам или подключение колонок
различной мощности к одному и тому же каналу:

Убедитесь, что колонки работают при напряжении
70V или 100V, невозможно подключение
низкоимпедансных колонок непосредственно к
усилителю XH200.

В этом случае, убедитесь, что используется
преобразователь колонок ( например, Yamaha
ST15). Следуйте инструкциям приложенным к
преобразователю колонок во избежание
чрезмерных нагрузок.

ПРЕДУПРЕЖДЕНИЕ

ПРЕДУПРЕЖДЕНИЕ

Подключение

w

ПРЕДУПРЕЖДЕНИЕ

w

ПРЕДУПРЕЖДЕНИЕ

10 Вт х 20 громкоговорителей (200 Вт)

10 Вт х 20 громкоговорителей (200 Вт)

5 Вт х 10 громкоговорителей (50 Вт)

15 Вт х 10 громкоговорителей (150 Вт)

Общая номинальная входная мощность акустической системы: 200 Вт (максимум)

Для закрепления проводов

воспользуйтесь отверткой.
