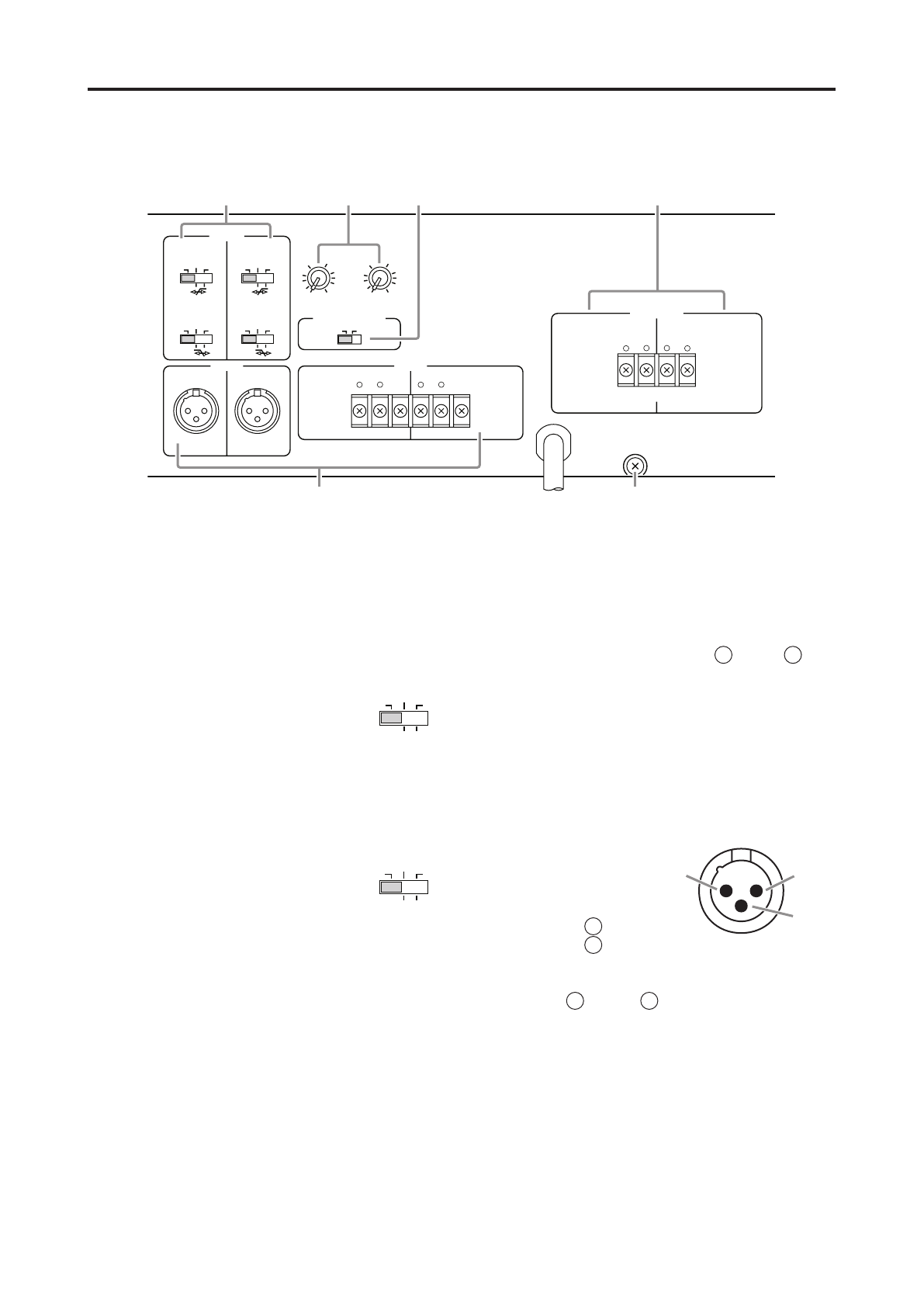

Задняя панель
FILTER
CHANNEL B
CHANNEL A
INPUT
CHANNEL B
CHANNEL A
INPUT
CHANNEL B
CHANNEL A
SPEAKERS
CHANNEL B
70V = 32
Ω
/CHANNEL
100V = 64
Ω
/CHANNEL
CHANNEL A
G
G
OUTPUT VOLTAGE
CHANNEL B
CHANNEL A
LOW CUT
LOW CUT
40Hz
40Hz
F
F
O
F
F
O
80Hz
80Hz
HIGH CUT
HIGH CUT
5kHz
5kHz
20
15
10
6
3
70V
100V
0
–dB
00
40
30
25
20
15
10
6
3
0
–dB
00
40
30
25
F
F
O
F
F
O
10kHz
10kHz
–
–
+
+
–
+
–
+
�
�
�
�
�
�
Переключатели FILTER (CHANNEL A, B)
Независимые ВЧ/НЧ-обрезные фильтры
установлены на каналах A и B. Данные пере-
ключатели позволяют срезать нежелательные
частоты.
Переключатель LOW CUT
LOW CUT
40Hz
OFF
80Hz
80 Hz ...... Срезает частоты ниже 80 Гц
на 1 дБ/октава.
40 Hz ...... Срезает частоты ниже 40 Гц
на 1 дБ/октава.
OFF ........ Отключает фильтр среза НЧ.
Переключатель HIGH CUT
HIGH CUT
5kHz
OFF
10kHz
10 kHz .... Срезает диапазон 10 кГц на 6дБ/ок-
тава.
5 kHz ...... Срезает диапазон 5 кГц на 6дБ/окта-
ва.
OFF ........ Отключает фильтр среза ВЧ.
Регуляторы громкости (CHANNEL A, B)
При помощи этих регуляторов устанавливаются
выходные уровни каналов A и B: - * дБ и 0 дБ.
Переключатель OUTPUT VOLTAGE
Устанавливает выходное напряжение линии:
100 В или 70 В.
•
•
Клеммы подсоединения громкоговори-
телей SPEAKERS (CHANNEL A, B)
Возможно применение объединяющего коне-
ктора.
Распайка следующая: сигнал
+
, земля
–
.
См.”Подсоединение громкоговорителей” на
стр. 6 для получения более подробной инфор-
мации о нагрузке сопротивления.
Входные клеммы INPUT (CHANNEL A, B)
На каналах A и B установлены балансные разъ-
емы.
Тип разъема XLR-3-31.
Распаиваются сле-
дующим образом
(IEC 6068):
Ножка 1 - земля,
- сигнал
+
,
- сигнал
–
.
Колодка
Сигнал
+
, сигнал
–
и земля (G).
Земляная клемма GND
Это клемма заземления. При повышенном
шуме заземлите винт или попробуйте подсо-
единиться к корпусу микшера или предусили-
теля.
•
•
1
2
3
Cold
Ground
Hot
