ФУНКЦИИ
➤
Названия компонентов и их функции
Ru
9

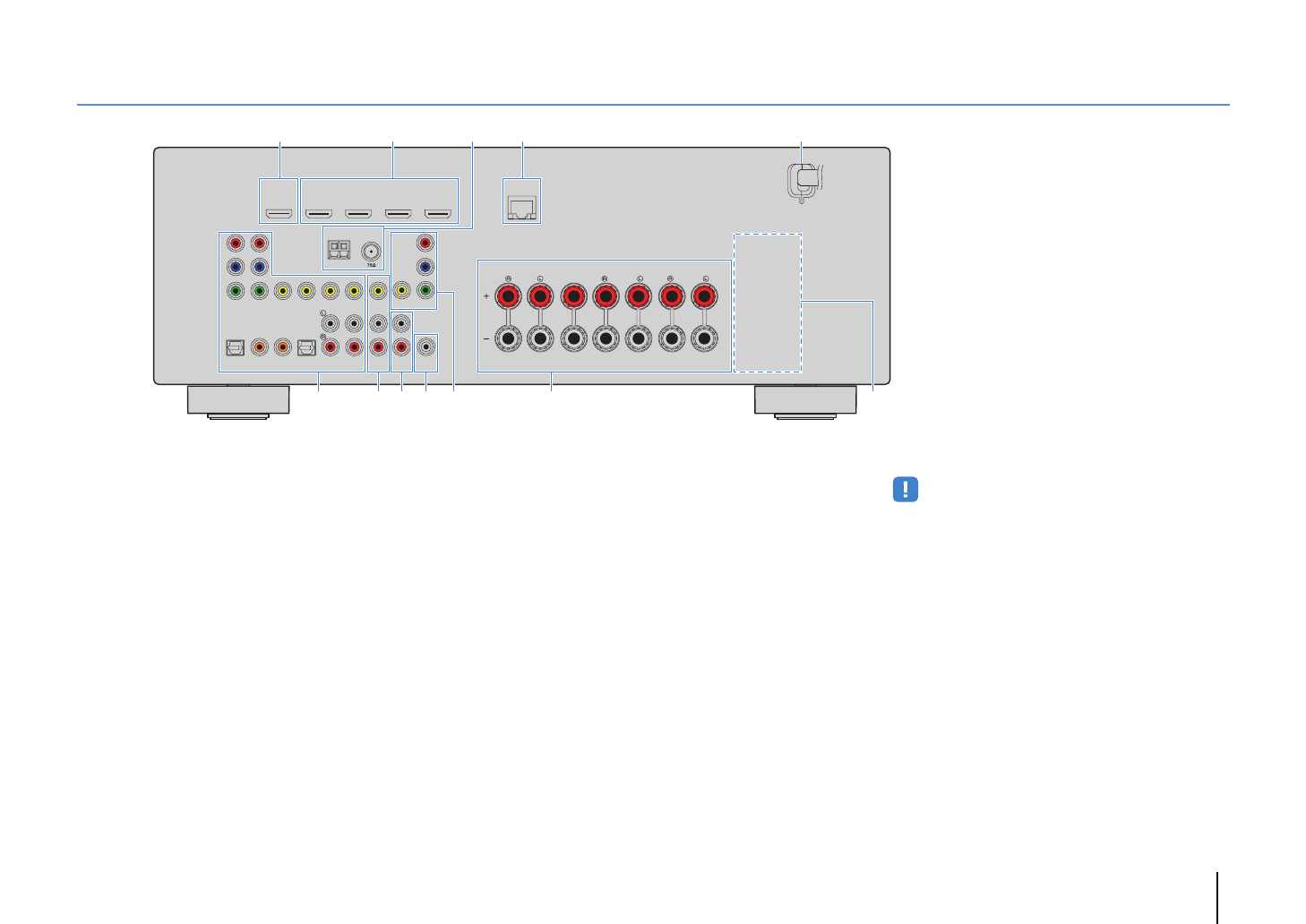

Задняя панель
1
Гнездо HDMI OUT
Для подключения к HDMI-совместимому телевизору для
вывода видео-/аудиосигналов (c. 18). При использовании
функции ARC аудиосигнал телевизора может также
вводиться через гнездо HDMI OUT.
2
Гнезда HDMI 1–4
Для подключения к воспроизводящим устройствам,
совместимым со стандартом HDMI, и для подачи
видео-/аудиосигналов (c. 23).
3
Гнезда ANTENNA
Для подключения к антеннам FM и AM (c. 26).
4
Гнездо NETWORK
Для подключения к сети (c. 27).
5
Силовой кабель
Для подключения к настенной розетке переменного
тока (c. 28).
6
Гнезда AV 1–6
Для подключения к воспроизводящим
видео-/аудиоустройствам и ввода видео-/аудиосигнала
(c. 23).
7
Гнезда AV OUT
Для вывода видео- и аудиосигнала на записывающее
устройство (например, видеомагнитофон) (c. 28).
8
Гнезда AUDIO
Для подключения к устройству воспроизведения аудио
и для входящих аудиосигналов (c. 25).
9
Гнездо SUBWOOFER
Для подключения к сабвуферу (со встроенным
усилителем) (c. 15).
0
Гнезда MONITOR OUT
Гнезда COMPONENT VIDEO
:
Для подключения к телевизору, который поддерживает
компонентный видеосигнал, и для вывода видеосигнала
(c. 22).
Гнездо VIDEO
:
Для подключения к телевизору, который поддерживает
композитный видеосигнал, и вывода видеосигнала
(c. 22).
A
Разъемы SPEAKERS
Для подключения к колонкам (c. 15).
• Гнезда SURROUND BACK/BI AMP/ZONE B доступны только
на модели RX-V573.
B
VOLTAGE SELECTOR
(Только общая модель)
Выбор положения переключателя в зависимости от
величины напряжения в данном регионе (c. 28).
FRONT
CENTER
SURROUND
SINGLE
SURROUND BACK/BI AMP
/ZONE B
AV 1
AV 2
AV 3
AV 5
AV 6
OPTICAL
COAXIAL
COAXIAL
OPTICAL
( TV )
COMPONENT
VIDEO
COMPONENT
VIDEO
P
B
Y
VIDEO
AV
MONITOR OUT
OUT
AUDIO
AV 4
P
R
P
B
Y
P
R
HDMI 1
(BD/DVD)
HDMI 2
HDMI 3
HDMI 4
NETWORK
HDMI OUT
ARC
FM
ANTENNA
AM
SUBWOOFER
SPEAKERS
8 9
A
:
7
2
1
4
5
3
6
B
* Область вокруг выходных видео-/аудиогнезд обозначена
белым цветом непосредственно на устройстве, чтобы
избежать ошибок при подключении.
(Модель RX-V573 для США)
