ПОДГОТОВКА
➤
Подключение воспроизводящих устройств
Ru
24
■

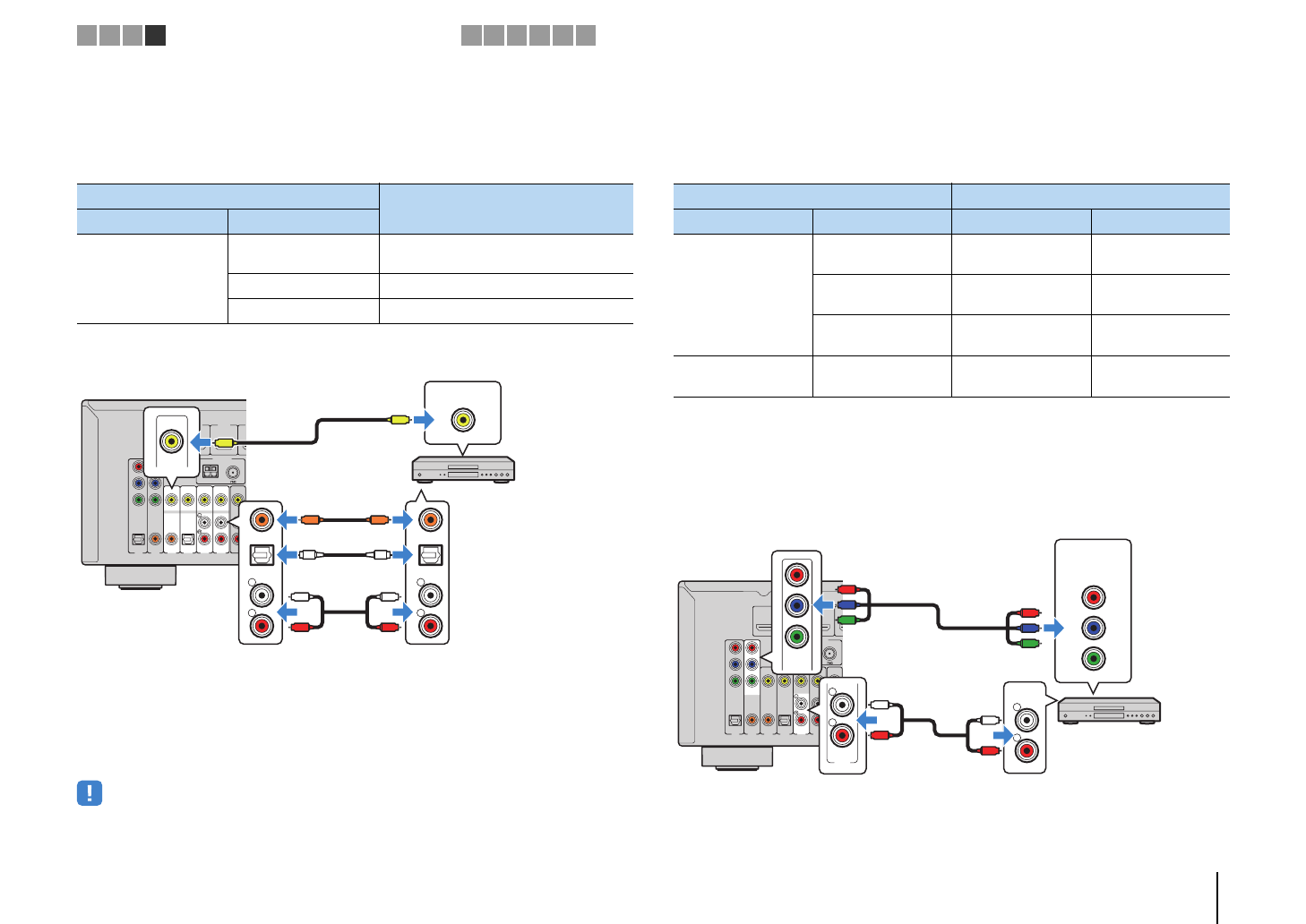

Подключение композитного видео
Подключите видеоустройство к аппарату с помощью штекерного видеокабеля и
аудиокабеля (цифрового коаксиального кабеля, цифрового оптического кабеля
или штекерного стереокабеля). Выберите набор входных гнезд на аппарате в
зависимости от набора выходных аудиогнезд видеоустройства.
Если в качестве источника входного сигнала аппарата выбрать AV 3–6,
видео/аудиосигнал, который воспроизводится на видеоустройстве, будет
выводиться через аппарат.
• Для просмотра видеоизображений, которые выводятся через гнезда AV 3–6 (VIDEO), необходимо
подключить телевизор к гнезду MONITOR OUT (VIDEO) аппарата (c. 22).
■
Изменение комбинации входных видео/аудиогнезд
Если комбинация входных видео/аудиогнезд на аппарате не подходит для
вашего видеоустройства, измените эту комбинацию в соответствии с выходными
гнездами вашего устройства. Можно подключать видеоустройства, в которых
предусмотрены следующие выходные видео/аудиогнезда.
❑
Необходимая настройка
Например, если к гнездам AV 2 (COMPONENT VIDEO) и AV 5 (AUDIO) аппарата
подключено видеоустройство, измените комбинацию настроек следующим
образом.
Выходные гнезда на видеоустройстве
Входные гнезда на аппарате
Видео
Аудио
Композитный
видеосигнал
Цифровой
коаксиальный
AV 3 (VIDEO + COAXIAL)
Цифровой оптический
AV 4 (VIDEO + OPTICAL)
Аналоговый (стерео)
AV 5–6 (VIDEO + AUDIO)
AV 1
AV 2
AV 3
AV 5
AV 6
OPTICAL
COAXIAL
COAXIAL
OPTICAL
( TV )
COMPONENT
VIDEO
P
B
Y
VIDEO
AV
OUT
AV 4
P
R
HDMI 1
(BD/DVD)
HDMI 2
HDMI OUT
ARC
FM
ANTENNA
AM
R
L
COAXIAL
OPTICAL
R
L
COAXIAL
OPTICAL
VIDEO
VIDEO
C
C
L
R
L
R
O
O
V
V
Аппарат (вид сзади)
Гнездо AV 3–6 (VIDEO)
Видеовыход
(композитный видеосигнал)
Видеоустройство
Аудиовыход
(цифровой оптический,
цифровой коаксиальный или
аналоговый стереокабель)
Любое из гнезд:
AV 3 (COAXIAL),
AV 4 (OPTICAL),
AV 5–6 (AUDIO)
Выходные гнезда на видеоустройстве
Входные гнезда на аппарате
Видео
Аудио
Видео
Аудио
HDMI
Цифровой
оптический
HDMI 1–4
AV 1 (OPTICAL)
AV 4 (OPTICAL)
Цифровой
коаксиальный
HDMI 1–4
AV 2–3 (COAXIAL)
Аналоговый (стерео)
HDMI 1–4
AV 5–6 (AUDIO)
AUDIO
Компонентный
видеосигнал
Аналоговый (стерео)
AV 1–2 (COMPONENT
VIDEO)
AV 5–6 (AUDIO)
AUDIO
AV 1
AV 2
AV 3
AV 5
AV 6
OPTICAL
COAXIAL
COAXIAL
OPTICAL
( TV )
COMPONENT
VIDEO
P
B
Y
VIDEO
AV
OUT
AV 4
P
R
HDMI 1
(BD/DVD)
HDMI 2
HDMI OUT
ARC
FM
ANTENNA
AM
AV 5
R
L
R
L
AUDIO
L
R
L
R
P
R
P
B
Y
COMPONENT
VIDEO
P
R
P
B
Y
P
R
P
B
Y
Гнезда AV 2 (COMPONENT VIDEO)
Видеовыход
(компонентный видеосигнал)
Гнезда AV 5
(AUDIO)
Видеоустройство
Аудиовыход
(аналоговый стереосигнал)
Аппарат
(вид сзади)
