ПОДГОТОВКА
➤
Подключение воспроизводящих устройств
Ru
23
Аппарат оснащен различными входными гнездами, в том числе входными гнездами HDMI, и
позволяет подключать различные виды воспроизводящих устройств. Сведения о том, как
подключить устройство iPod или запоминающее устройство USB, см. на последующих
страницах.
– Подключение устройства iPod (c. 46)
– Подключение запоминающего устройства USB (c. 50)
Подключение видеоустройств (таких как
BD/DVD-проигрыватели)
Вы можете подключать к аппарату видеоустройства, такие как BD/DVD-проигрыватели,
телевизионные абонентские приставки и игровые консоли. Выберите один из следующих
способов подключения в зависимости от набора выходных видео/аудиогнезд
видеоустройства. Если на видеоустройстве есть выходное гнездо HDMI, рекомендуем
использовать подключение HDMI.
• Если комбинация гнезд входных видео/аудиосигналов на аппарате не подходит для вашего
видеоустройства, измените эту комбинацию в соответствии с выходными гнездами вашего
устройства (c. 24).
■

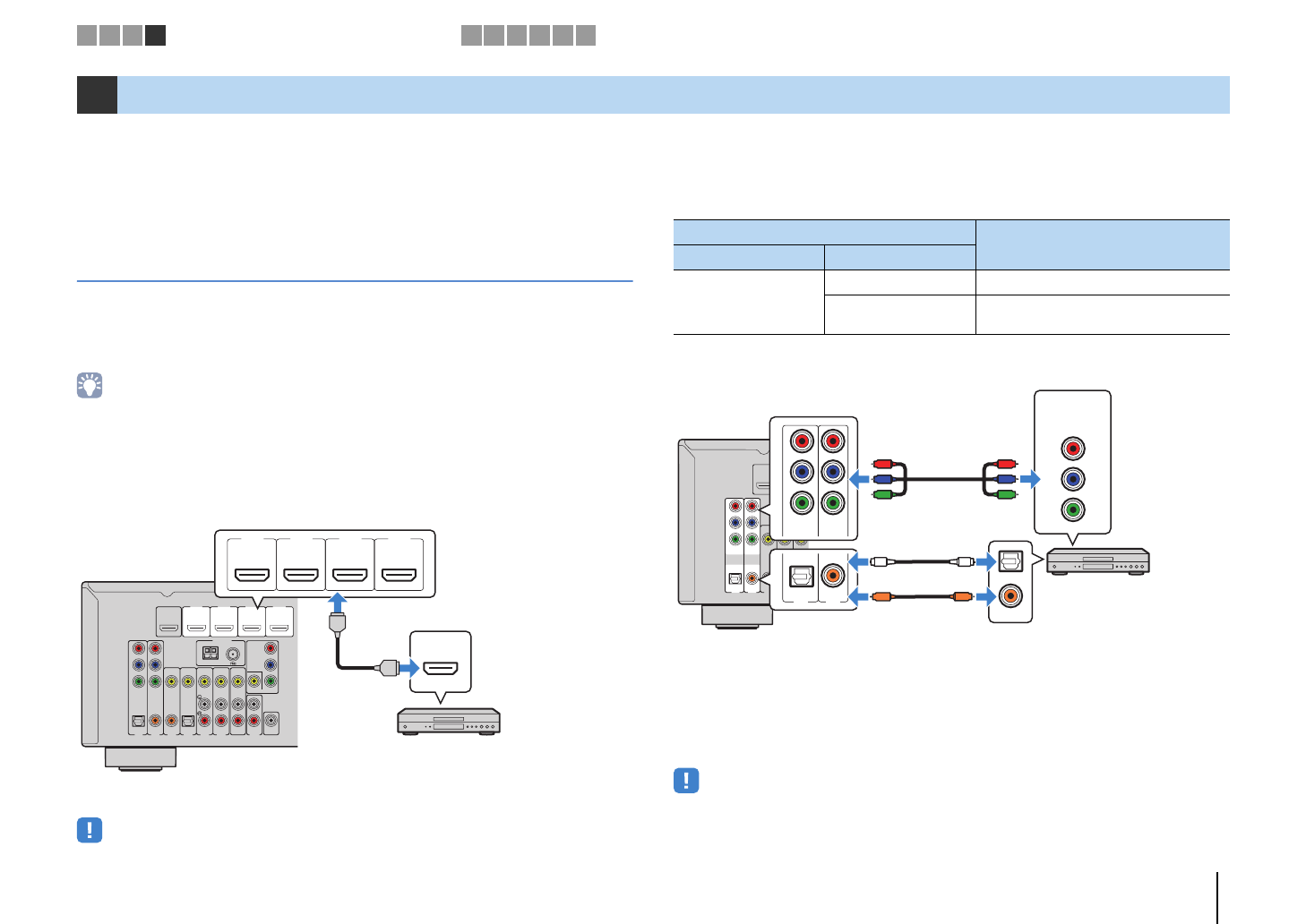

Соединение HDMI
Подключите видеоустройство к аппарату с помощью кабеля HDMI.
Если в качестве источника входного сигнала аппарата выбрать HDMI 1–4, видео/аудиосигнал,
который воспроизводится на видеоустройстве, будет выводиться через аппарат.
• Для просмотра видеоизображений, которые выводятся через гнезда HDMI 1–4, необходимо
подключить телевизор к гнезду HDMI OUT аппарата (c. 18–21).
■
Подключение компонентного видео
Подключите видеоустройство к аппарату с помощью компонентного видеокабеля и
аудиокабеля (цифрового оптического или цифрового коаксиального кабеля). Выберите
набор входных гнезд на аппарате в зависимости от набора выходных аудиогнезд
видеоустройства.
Если в качестве источника входного сигнала аппарата выбрать AV 1–2, видео/аудиосигнал,
который воспроизводится на видеоустройстве, будет выводиться через аппарат.
• Для просмотра видеоизображений, которые выводятся через гнезда AV 1–2 (COMPONENT
VIDEO), необходимо подключить телевизор к гнезду MONITOR OUT (COMPONENT VIDEO)
аппарата (c. 22).
4
Подключение воспроизводящих устройств
AV 1
AV 2
AV 3
AV 5
AV 6
OPTICAL
COAXIAL
COAXIAL
OPTICAL
( TV )
COMPONENT
VIDEO
COMPONENT
VIDEO
P
B
Y
VIDEO
AV
MONITOR OUT
OUT
AUDIO
AV 4
P
R
P
B
Y
P
R
HDMI 1
(BD/DVD)
HDMI 2
HDMI 3
HDMI 4
HDMI OUT
ARC
FM
ANTENNA
AM
SUBWOOFER
HDMI
HDMI
HDMI
HDMI 1
(BD/DVD)
HDMI 2
HDMI 3
HDMI 4
Аппарат (вид сзади)
Выход HDMI
Видеоустройство
Гнезда HDMI 1–4
Выходные гнезда на видеоустройстве
Входные гнезда на аппарате
Видео
Аудио
Компонентный
видеосигнал
Цифровой оптический
AV 1 (COMPONENT VIDEO + OPTICAL)
Цифровой
коаксиальный
AV 2 (COMPONENT VIDEO + COAXIAL)
AV 1
AV 2
AV 3
AV 5
OPTICAL
COAXIAL
COAXIAL
OPTICAL
( TV )
COMPONENT
VIDEO
P
B
Y
VIDEO
AV 4
P
R
HDMI 1
(BD/DVD)
HDMI OUT
ARC
AM
COAXIAL
OPTICAL
P
R
P
B
Y
COMPONENT
VIDEO
OPTICAL
COAXIAL
COMPONENT
VIDEO
P
R
P
B
Y
AV 1
AV 2
O
O
C
C
P
R
P
B
Y
P
R
P
B
Y
Аппарат
(вид сзади)
Гнезда AV 1–2
(COMPONENT VIDEO)
Видеовыход
(компонентный видеосигнал)
Видеоустройство
Аудиовыход
(цифровой оптический или
цифровой коаксиальный)
Гнездо AV 1 (OPTICAL)
или AV 2 (COAXIAL)
1 2 3 4
