ПОДГОТОВКА
➤
Подключение телевизора
Ru
22
■

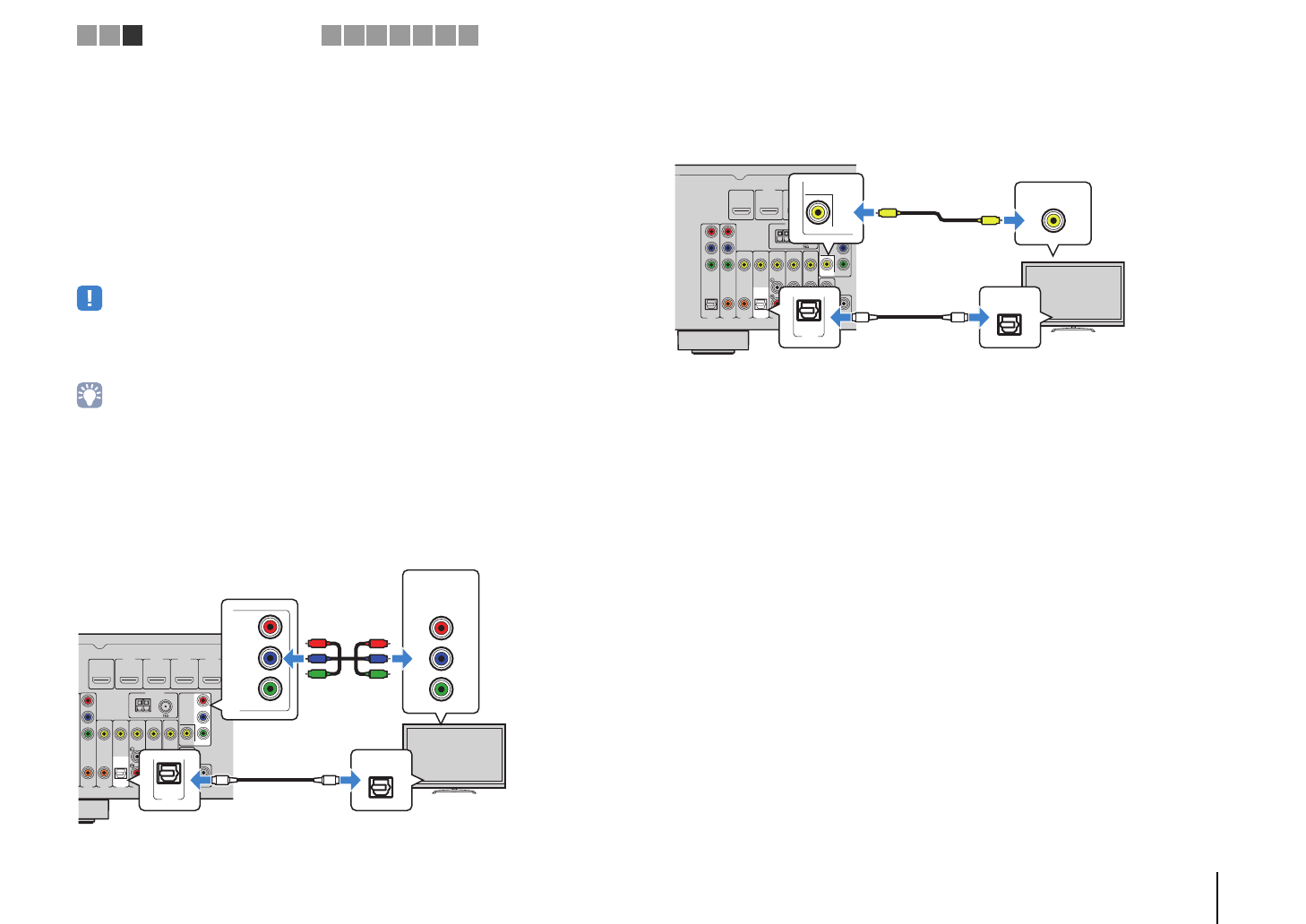

Способ подключения 4 (телевизор без входных
гнезд HDMI)
При подключении какого-либо видеоустройства к гнездам AV 1–2 (COMPONENT
VIDEO) аппарата необходимо подключить телевизор к гнездам MONITOR OUT
(COMPONENT VIDEO).
При подключении какого-либо видеоустройства к гнездам AV 3–6 (VIDEO) или
VIDEO AUX (VIDEO) аппарата необходимо подключить телевизор к гнезду
MONITOR OUT (VIDEO).
Если в качестве источника входного сигнала аппарата выбрать “AV 4”, нажав
AV 4 или SCENE(TV), звук с телевизора будет воспроизводиться через аппарат.
• Если телевизор подключен к аппарату не с помощью кабеля HDMI, вы не сможете выводить
сигнал на телевизор через интерфейс HDMI.
• Осуществление операций с помощью экрана телевизора возможно только в том случае, если
телевизор подключен к аппарату через интерфейс HDMI.
• Если вы подключили к гнездам AV 4 какое-либо внешнее устройство или хотите воспользоваться
другим входным гнездом (кроме OPTICAL) для подключения телевизора, подключите телевизор к
гнезду AV 1–6 или AUDIO. Для использования функции SCENE (c. 35) также необходимо изменить
источник входного сигнала для SCENE(TV).
❑
Подключение COMPONENT VIDEO (с помощью компонентного
видеокабеля)
❑
Подключение VIDEO (композитного видео) (с помощью
штекерного видеокабеля)
AV 2
AV 3
AV 5
AV 6
COAXIAL
COAXIAL
OPTICAL
( TV )
COMPONENT
VIDEO
VIDEO
AV
MONITOR OUT
OUT
AUDIO
AV 4
P
B
Y
P
R
HDMI 1
(BD/DVD)
HDMI 2
HDMI 3
HDMI 4
HDMI OUT
ARC
FM
ANTENNA
AM
SUBWOOFER
AV 4
(TV)
OPTICAL
OPTICAL
P
R
P
B
Y
COMPONENT
VIDEO
O
O
P
R
P
B
Y
P
R
P
B
Y
COMPONENT
VIDEO
MONITOR OUT
P
R
P
B
Y
Аппарат (вид сзади)
Гнезда MONITOR OUT
(COMPONENT VIDEO)
Видеовход
(компонентный видеосигнал)
Гнездо AV 4
(OPTICAL)
Аудиовыход
(цифровой оптический)
TB
AV 1
AV 2
AV 3
AV 5
AV 6
OPTICAL
COAXIAL
COAXIAL
OPTICAL
( TV )
COMPONENT
VIDEO
COMPONENT
VIDEO
P
B
Y
VIDEO
AV
MONITOR OUT
OUT
AUDIO
AV 4
P
R
P
B
Y
P
R
HDMI 1
(BD/DVD)
HDMI 2
HDMI 3
HDMI 4
HDMI OUT
ARC
FM
ANTENNA
AM
SUBWOOFER
VIDEO
V
V
AV 4
(TV)
OPTICAL
OPTICAL
O
O
MONITOR OUT
Аппарат
(вид сзади)
Гнездо MONITOR
OUT (VIDEO)
Видеовход
(композитный видеосигнал)
Аудиовыход
(цифровой оптический)
TV
Гнездо AV 4
(OPTICAL)
1 2 3
