ПОДГОТОВКА
➤
Подключение колонок
Ru
16
■

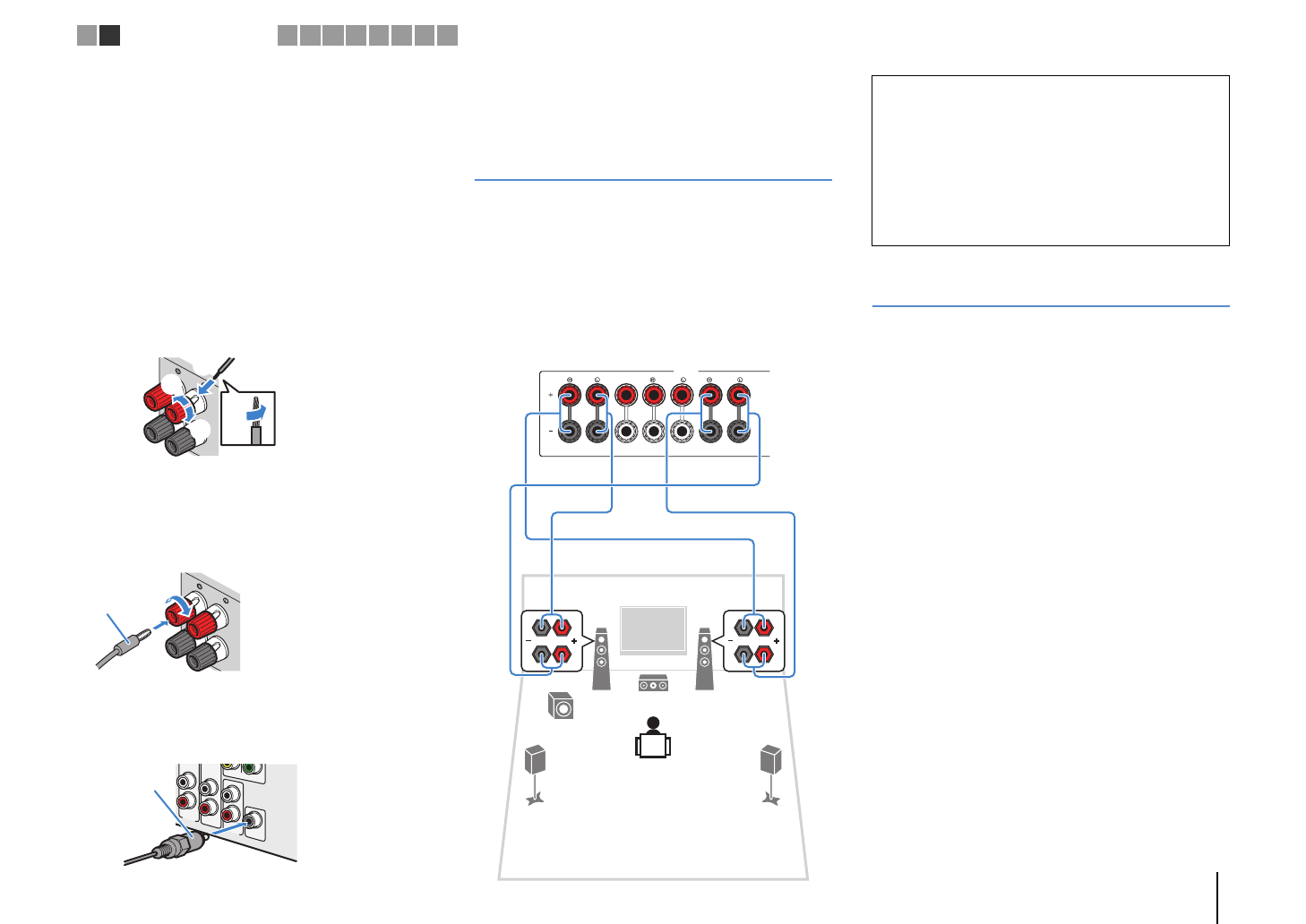

Подключение кабелей колонок
Кабели колонок состоят из двух проводников.
Один подключается к отрицательному (-) разъему
аппарата и колонки, а другой – к положительному (+).
Если провода имеют разный цвет, чтобы их нельзя было
перепутать, подключите черный провод к отрицательному
разъему, а другой провод — к положительному.
a
Снимите приблизительно 10 мм изоляции на концах
кабеля колонки и надежно скрутите оголенные части
проводов.
b
Открутите разъем на колонке.
c
Вставьте оголенные провода кабеля колонки в щель на
боковой стороне разъема (правой верхней или левой
нижней).
d
Затяните разъем.
Использование вилки штекерного типа
(Только в моделях для США, Канады, Китая, Австралии
и в общих моделях)
e
Затяните разъем на колонке.
f
Вставьте вилку штекерного типа в торец разъема.
■
Подключение сабвуфера
Для подключения сабвуфера используйте штекерный
аудиокабель.
Подключение колонок,
поддерживающих соединение с
раздельным усилением верхних
и нижних частот
(Только для RX-V573)
Если используются фронтальные колонки,
поддерживающие подключения с двухканальным
усилением, подключите эти колонки к гнездам FRONT
и гнездам SURROUND BACK/BI-AMP/ZONE B.
Для активации функции двухканального усиления
после подключения кабеля питания установите для
параметра “Назн.ус.мощн.” (c. 69) в меню “Настройка”
значение “BI-AMP”.
Подключение колонок Zone B
(Только для RX-V573)
Функция Zone A/B позволяет воспроизводить отдельно
источники входного сигнала в комнате, где установлен
аппарат (Zone A), и в другой комнате (Zone B).
Подключение колонок Zone B описано в разделе
“Воспроизведение музыки в нескольких комнатах
(только для RX-V573)” (c. 60).
FR
ONT
a
a
b
d
c
+ (красный)
- (черный)
FRO
NT
a
b
Банановый
штекер
SUBWOOFER
AUDIO
MONITOR
OUT
Y
AV
OUT
AV6
Штекерный
аудиокабель
1
2
3
4
5
9
FRONT
CENTER
SURROUND
SINGLE
SURROUND BACK/BI AMP
/ZONE B
SPEAKERS
Аппарат (вид сзади)
Предупреждение
• Перед выполнением соединений двухканального усиления
извлеките кронштейны или кабели, соединяющие
низкочастотный и высокочастотный динамики. Подробнее
смотрите инструкцию по эксплуатации колонок. Если не
используются соединения с двухканальным усилением,
перед подключением кабелей колонок убедитесь, что
перемычки или кабели подключены.
• Тыловые колонки окружающего звучания в режиме
двухканального усиления использоваться не могут.
