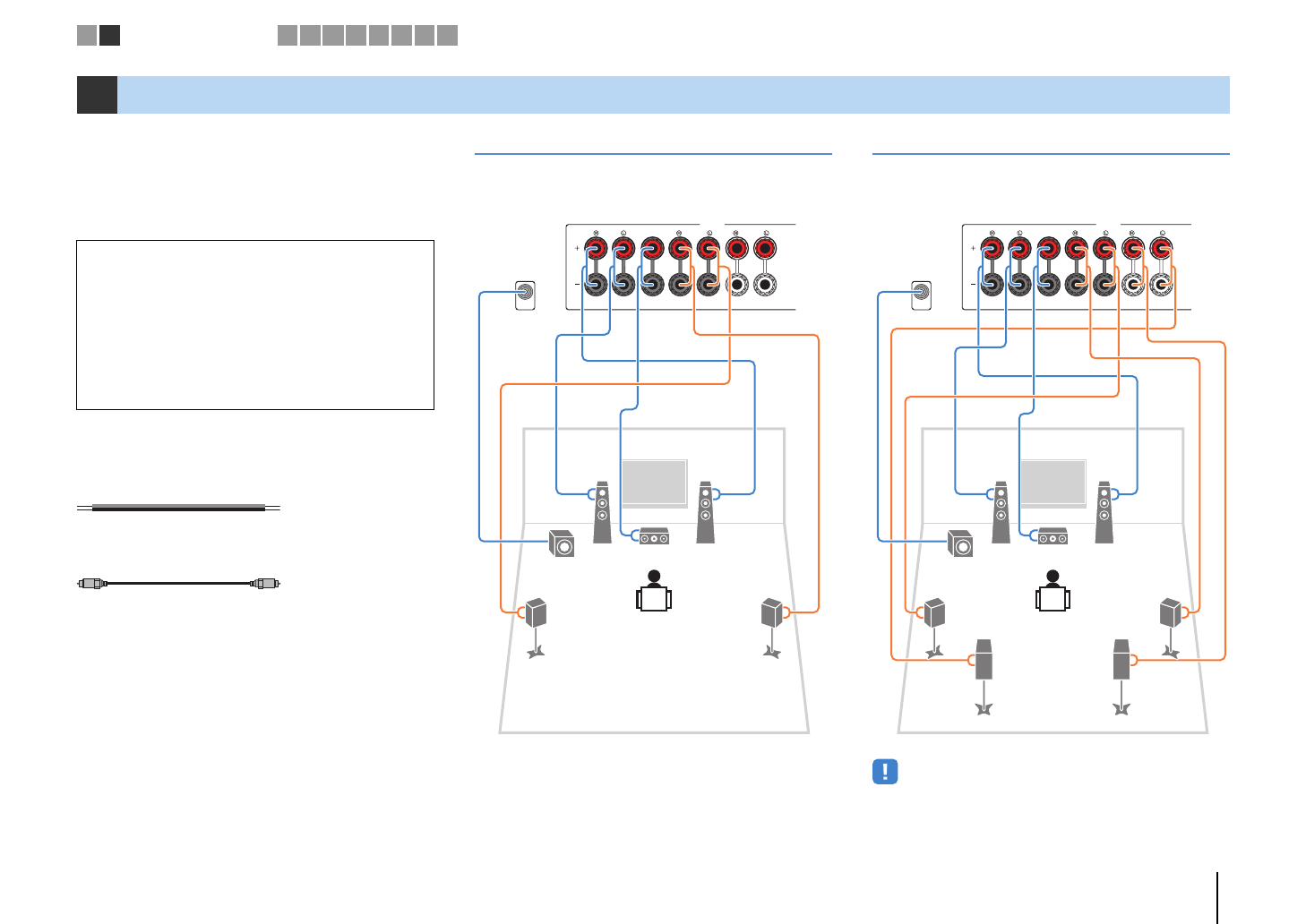

ПОДГОТОВКА
➤
Подключение колонок
Ru
15
Подключите колонки, размещенные в комнате, к
аппарату. В качестве примера далее приведены
схемы подключения для 5.1-канальной и
7.1-канальной системы. При подключении колонок
к другим системам см. схему подключения для
5.1--канальной системы.
Кабели, необходимые для подключения
(продаются отдельно)
Кабели колонок (по числу колонок)
Штекерный аудиокабель (1 шт.: для подключения
сабвуфера)
5.1-канальная система
7.1-канальная система
(Только для RX-V573)
2
Подключение колонок
Предупреждение
• Перед подключением колонок извлеките из настенной
розетки переменного тока силовой кабель аппарата и
выключите сабвуфер.
• Убедитесь, что жилы кабеля колонки не соприкасаются
между собой и не контактируют с металлическими
деталями аппарата. Это может привести к повреждению
аппарата или колонок. В случае короткого замыкания
цепи кабеля колонки при включении аппарата на дисплее
передней панели появится сообщение “Check SP Wires”.
–
+
–
+
FRONT
CENTER
SURROUND
SINGLE
SURROUND BACK/BI AMP
/ZONE B
OR OUT
P
B
Y
SUBWOOFER
SPEAKERS
1
2
3
4
5
9
Аппарат (вид сзади)
FRONT
CENTER
SURROUND
SINGLE
SURROUND BACK/BI AMP
/ZONE B
OR OUT
P
B
Y
SUBWOOFER
SPEAKERS
1
6
7
2
3
4
5
9
Аппарат (вид сзади)
• Если используется только одна тыловая колонка
окружающего звучания, подключите ее к гнезду SINGLE
(слева).
1 2
Подключение колонок
3 4 5 6 7 8 9 10
