19
ПОДКЛЮЧЕНИЯ
ПО
ДГО
Т
ОВ
КА
Русский
Внутренние ЧМ- и АМ-антенны поставляются
вместе с данным аппаратом. Вообще, данные
антенны должны обеспечивать достаточно
сильный прием сигнала. Подключите каждую
антенну надлежащим образом к соответствующим
терминалам.
■

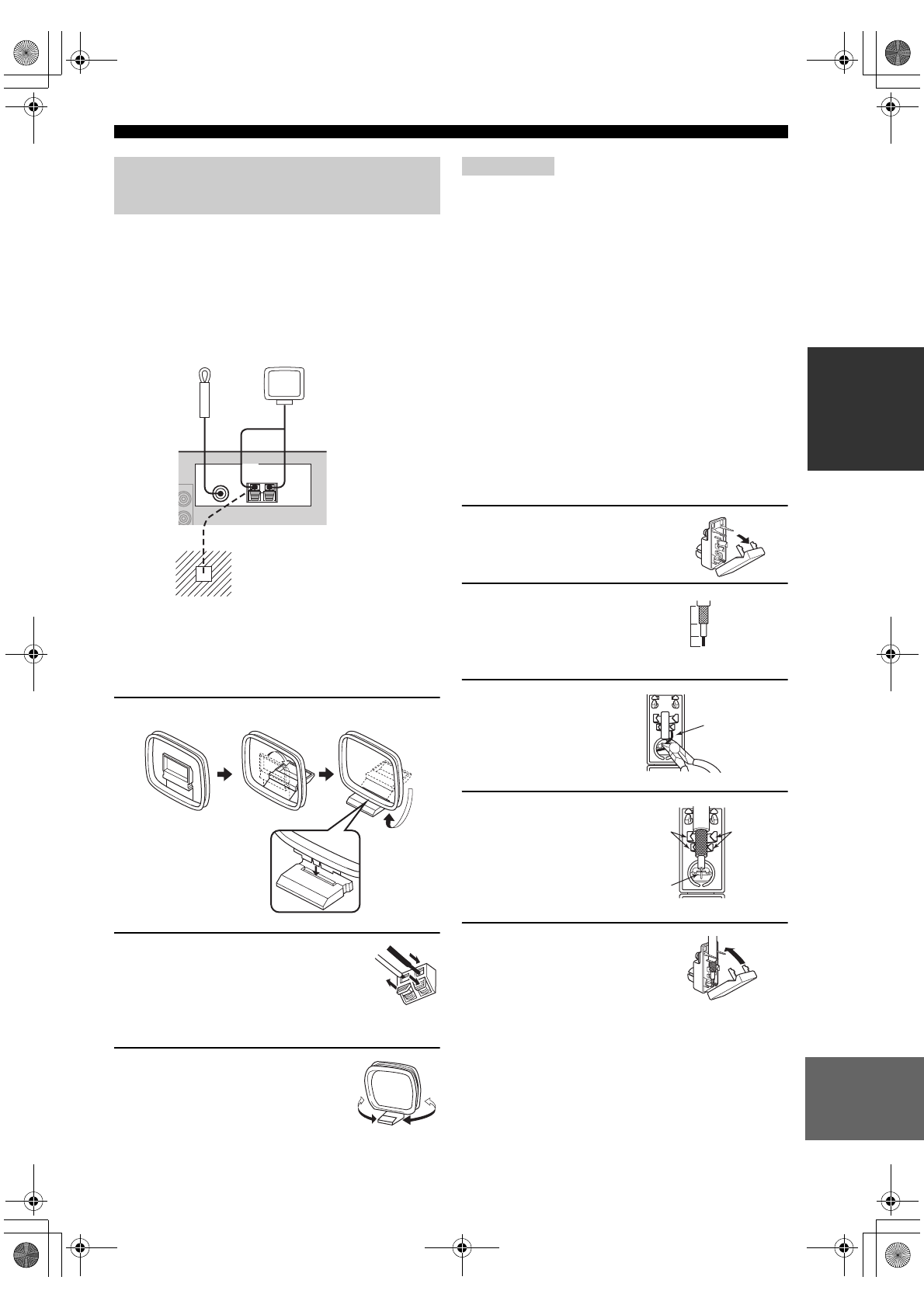

Подключение рамочной АМ-антенны
1
Установите рамочную АМ-антенну.
2
Нажав и удерживая нажатой
защелку, вставьте концы
проводов рамочной АМ-
антенны в терминалы AM ANT
и GND.
3
Выберите направление
рамочной АМ-антенны для
оптимального приема.
• Рамочная АМ-антенна должна быть установлена на
расстоянии от данного аппарата.
• Рамочная АМ-антенна должна всегда оставаться
подключенной, даже при подключении внешней
АМ-антенны к данному аппарату.
• Внешняя антенна, установленная надлежащим
образом, принимает радиоволны чище, чем внутренняя
антенна. При плохом приеме, использование внешней
антенны может улучшить качество приема. Для
получения более подробной информации о внешних
антеннах, обратитесь к ближайшему
авторизированному дилеру YAMAHA или в сервис
центр.
■
Подключение адаптера антенны на
75-Ом/300-Ом (только модель для
Соединенного Королевства
Великобритании и Северной
Ирландии)
1
Откройте крышку
поставляемого адаптера
антенны на 75 Ом/300 Ом.
2
Отрежьте внешний слой
коаксиального кабеля
на 75 Ом и подготовьте
его к подключению.
3
Отрежьте и удалите
токоподводящий
проводник.
4
Вставьте
провод кабеля
в щель, и
зажмите его
держателями.
5
Закройте крышку.
Подключение ЧМ- и АМ-
антенн
TUNER
AM
ANT
GND
FM
ANT
75
Ω
UNBAL.
Рамочная АМ-антенна
(поставляется)
Заземление (терминал GND)
Для обеспечения максимальной
безопасности и уменьшения помех,
подключите терминал антенны GND к
хорошему заземлению. Хорошим
заземлением может послужить
металлический штырь, введенный в
сырую землю.
Внутренняя ЧМ-антенна
(поставляется)
Примечания
11
8
6
Единица
измерения:
мм
Токоподводящий
проводник
Зажмите
Зажмите
Вставьте
провод в
щель
06RU_RX-V557_G.book Page 19 Thursday, June 9, 2005 2:50 PM
