13

ПОДКЛЮЧЕНИЯ

П

О

ДГО

Т

ОВКА

Русский

■

Аудиогнезда

Данный аппарат оборудован тремя типами
аудиогнезд (аналоговое аудио, коаксиальное
цифрового звучания, и оптическое цифрового
звучания). Подключение зависит от наличия
аудиогнезд на других компонентах.

Гнезда AUDIO

Для обычных аналоговых аудиосигналов,
передающихся через левый и правый аналоговые
аудиокабели. Подключите красные штекеры к
правым гнездам и белые штекеры к левым гнездам.

Гнезда DIGITAL AUDIO COAXIAL

Для цифровых аудиосигналов, передающихся
через коаксиальные цифровые аудиокабели.

Гнезда DIGITAL AUDIO OPTICAL

Для цифровых аудиосигналов, передающихся
через оптические цифровые аудиокабели.

• Вы можете использовать цифровые гнезда для приема

битовых потоков PCM, Dolby Digital и DTS. При подключении
компонентов к гнездам COAXIAL и OPTICAL одновременно,
приоритет отдается сигналам, поступающим в гнездо
COAXIAL. Все цифровые входные гнезда совместимы с
цифровыми сигналами с частотой стробирования 96 кГц.

• Цифровые и аналоговые сигналы независимо

обрабатываются данным аппаратом. Таким образом,
аудиосигналы, поступающие в аналоговые гнезда, выводятся
только на аналоговые гнезда AUDIO OUT (REC).

• Перед подключение оптико-волоконного кабеля,

удалите колпачок от оптического гнезда. Не
выбрасывайте колпачок. Если вы не используете
оптическое гнездо, обязательно вставьте колпачок на
место. Данный колпачок предохраняет гнездо от пыли.

■

Видеогнезда

Данный аппарат оборудован двумя типами
видеогнезд (композитное видео и компонентное
видео). Подключение зависит от наличия входных
гнезд на видеоэкране.

Гнезда VIDEO

Для обычных композитных видеосигналов,
передающихся через композитные видеокабели.

Гнезда COMPONENT VIDEO

Для компонентных сигналов, разделенных на

видеосигналы яркости (Y) и насыщенности (P

B

,

P

R

), передающихся по раздельным проводам

компонентных видеокабелей.

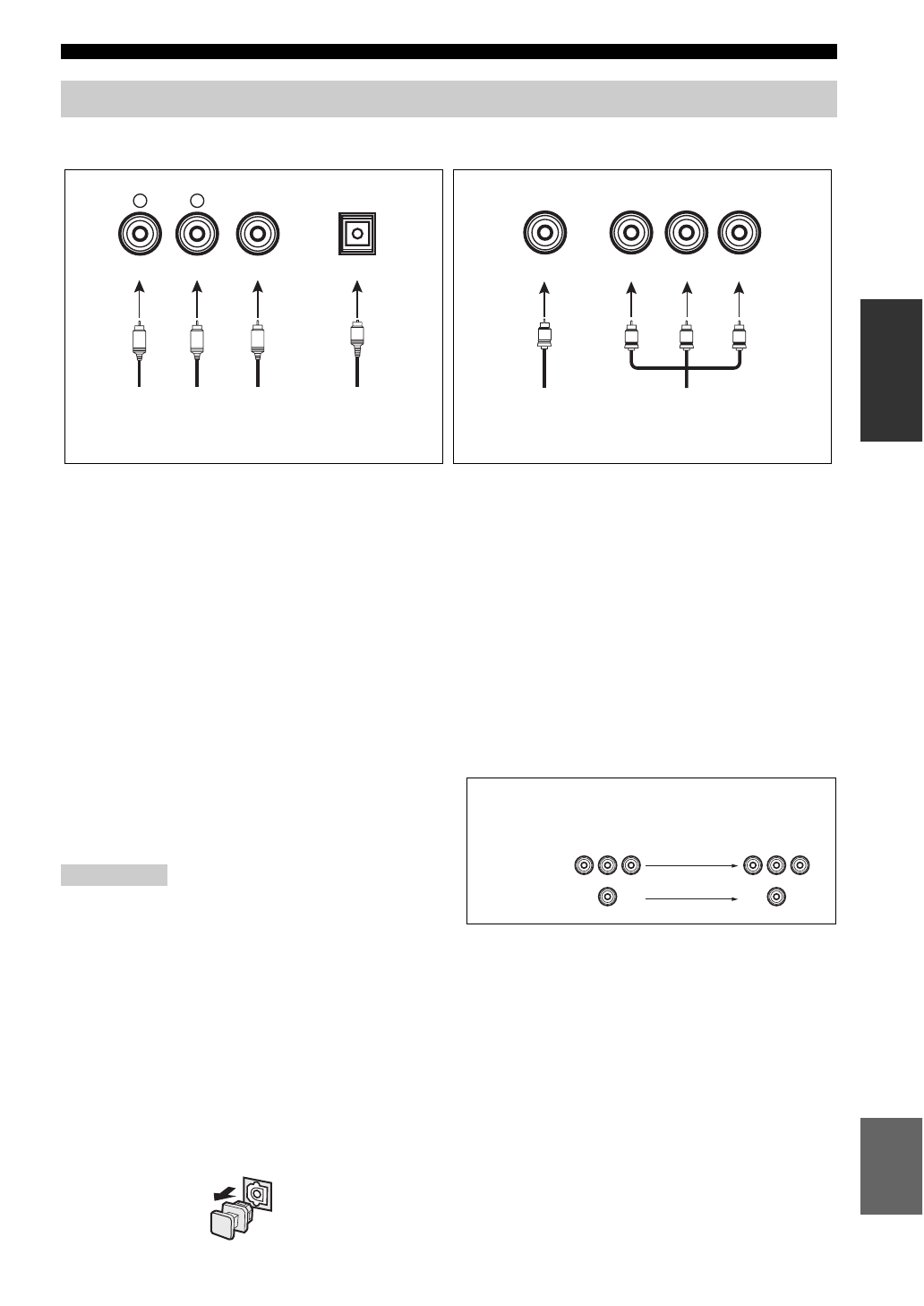

Информация о гнездах и штекерах кабелей

 VIDEO

COMPONENT VIDEO

Y

P

B

P

R

P

B

Y

P

R

V

 COAXIAL

 DIGITAL AUDIO

AUDIO

 OPTICAL

 DIGITAL AUDIO

R

L

C

O

R

L

Левый и правый

штекеры

аналогового

аудиокабеля

Штекер

оптического

цифрового

аудиокабеля

Штекер

коаксиального

цифрового

аудиокабеля

Штекер

композитного

видеокабеля

Штекеры

компонентного

видеокабеля

Аудиогнезда и штекеры кабелей

Видеогнезда и штекеры кабелей

(Красный)

(Белый)

(Оранжевый)

(Желтый)

(Зеленый) (Синий) (Красный)

Примечания

Поток видеосигнала для MONITOR OUT

Выход

(MONITOR OUT)

Вход

COMPONENT
VIDEO

VIDEO
