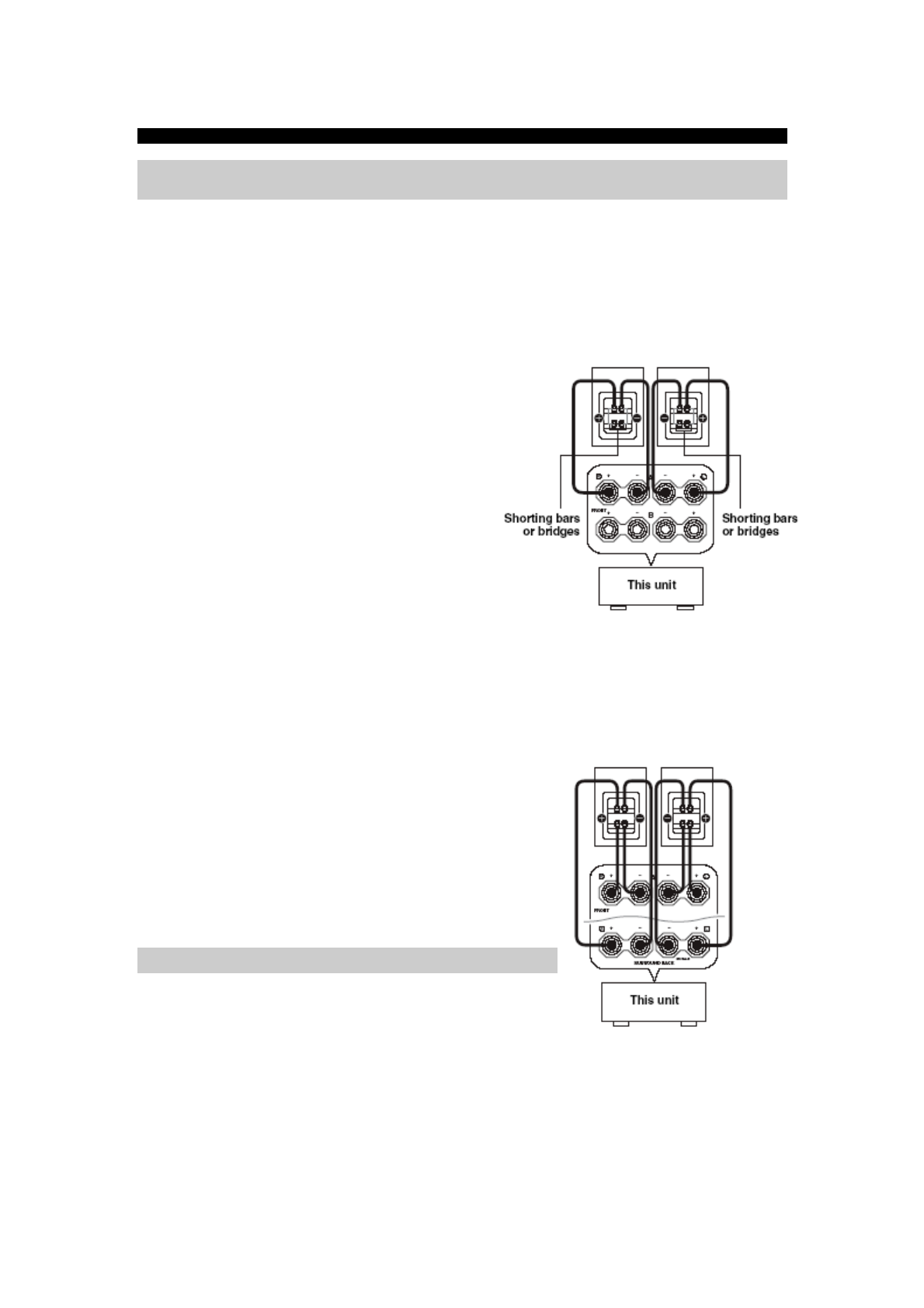

background image

14

ПОДКЛЮЧЕНИЯ

Двухпроводное

подключение

и

подключение

для

сдвоенного

усиления

(bi-AMP)

Некоторые

имеющиеся

сегодня

в

продаже

акустические

системы

позволяют

выполнять

двухпроводное

подключение

или

подключение

для

сдвоенного

усиления

для

улучшения

производительности

акустической

системы

.

Данное

устройство

допускает

такие

подключения

для

одной

акустической

системы

.

Проверьте

,

поддерживают

ли

ваши

громкоговорители

такие

способы

подключений

.

Вы

легко

заметите

позолоченные

перемычки

,

соединяющие

два

красных

входных

разъема

и

еще

две

перемычки

,

соединяющие

два

черных

входных

разъема

.

Если

вы

планируете

использовать

двухпроводное

подключение

или

подключение

для

сдвоенного

усиления

,

удалите

такие

перемычки

.

Z

Обычное

подключение

Если

вы

хотите

подключить

ваши

громкоговорители

традиционным

способом

,

соедините

обычные

левый

и

правый

разъемы

и

не

обращайте

внимание

на

вторую

пару

разъемов

.

Z

Двухпроводное

подключение

Сдвоенное

подключение

разделяет

вуфер

от

комбинированной

секции

среднечастотных

и

твитера

.

Громкоговорители

,

поддерживающие

сдвоенное

подключение

имеют

четыре

винтовых

клеммы

,

что

позволяет

разделять

громкоговоритель

на

две

независимые

секции

.

Высокие

и

средние

частоты

направляются

на

одну

пару

разъемов

,

а

низкие

частоты

направляются

на

другую

пару

разъемов

.

Примечания

i

Удалите

закорачивающие

перемычки

или

мост

для

разделения

LPF (

фильтр

пропускания

низких

частот

)

и

HPF

(

фильтр

пропускания

высоких

частот

).

i

При

таком

подключении

нажмите

SPEAKERS A

на

передней

панели

,

чтобы

на

дисплее

горел

индикатор

SP

А

.

Z

Сдвоенное

усиление

При

таком

способе

усиления

используется

два

усилителя

для

обоих

громкоговорителей

.

Один

усилитель

подключен

к

низкочастотной

секции

громкоговорителя

,

а

другой

усилитель

подключен

к

комбинированной

средне

и

высокочастотной

секции

.

Такое

разграничение

упрощает

работу

усилителя

,

и

некоторым

образом

снижает

влияние

усилителя

на

звучание

.

Примечания

i

Удалите

закорачивающие

перемычки

или

мост

для

разделения

LPF

(

фильтр

пропускания

низких

частот

)

и

HPF (

фильтр

пропускания

высоких

частот

).

i

Для

активации

сдвоенного

усиления

,

установите

BI-AMP

в

положение

ON

в

меню

ADVANCED SETUP.

i

Для

осуществления

такого

соединения

используйте

разъемы

FRONT

и

SURROUND BACK

как

показано

на

рисунке

.
