2 3 4

Переключатель и индикатор POWER/STAND-BY

Включает/выключает питание усилителя. При

нажатии переключателя для включения индикатор
загорается зеленым.

Если усилитель подключен к устройству управления

усилителем ACU16 и переведен в режим STAND-BY,
индикатор загорится оранжевым.

Индикатор REMOTE

Данный индикатор загорится зеленым если

усилитель управляется посредством внешнего
устройства, подключенного к разъему DATA,
расположенному на задней панели устройства.

Индикатор PROTECTION

Индикатор загорается красным, если задействована

защитная схема. При этом усилитель будет отключен
от громкоговорителей, на которые не будет
подаваться звуковой сигнал.

Защитная система включается в следующих случаях:

• При включении усилителя

Защитная система работает около 10 секунд после

включения усилителя. По истечении 10 секунд
защитная система автоматически отключается, и
усилитель готов к эксплуатации.

• При возникновении напряжения переменного

тока на выходах усилителя

Выключите усилитель, а затем вновь включите его.

• При перегреве усилителя

В этот момент загорается индикатор TEMP.

Необходимо выключить усилитель и дать
ему охладиться. Обратитесь к разделу «Меры
предосторожности», где описаны меры по
предотвращению перегрева усилителя.

Индикатор TEMP

Данный индикатор загорается, если температура

радиатора превысит 85ºС.

Индикаторы уровня усиления

Представляют собой шкалу, состоящую из девяти

отметок, которые отображают уровень выходного
сигнала на выходных разъемах А и В. Если
искажения выходного сигнала превысит 1%, то
загорится красный индикатор CLIP.

Регуляторы громкости

Эти шаговые регуляторы громкости изменяют

уровень входных сигналов на каналах А и В в
диапазоне от –∞ до 0 дБ. В режиме BRIDGE
используется только регулятор канала А.

Вентиляционные отверстия

Усилитель снабжен системой принудительной

вентиляции, которая забирает воздух с передней
части и выбрасывает его сзади. Эти вентиляционные
отверстия должны быть постоянно открыты.

Защитная крышка

Для того чтобы предотвратить изменение

установленных значений уровня громкости,
установите защитную крышку, входящую в
комплект поставки, используя показанные ниже
винтовые отверстия. Теперь регуляторы громкости
недоступны.

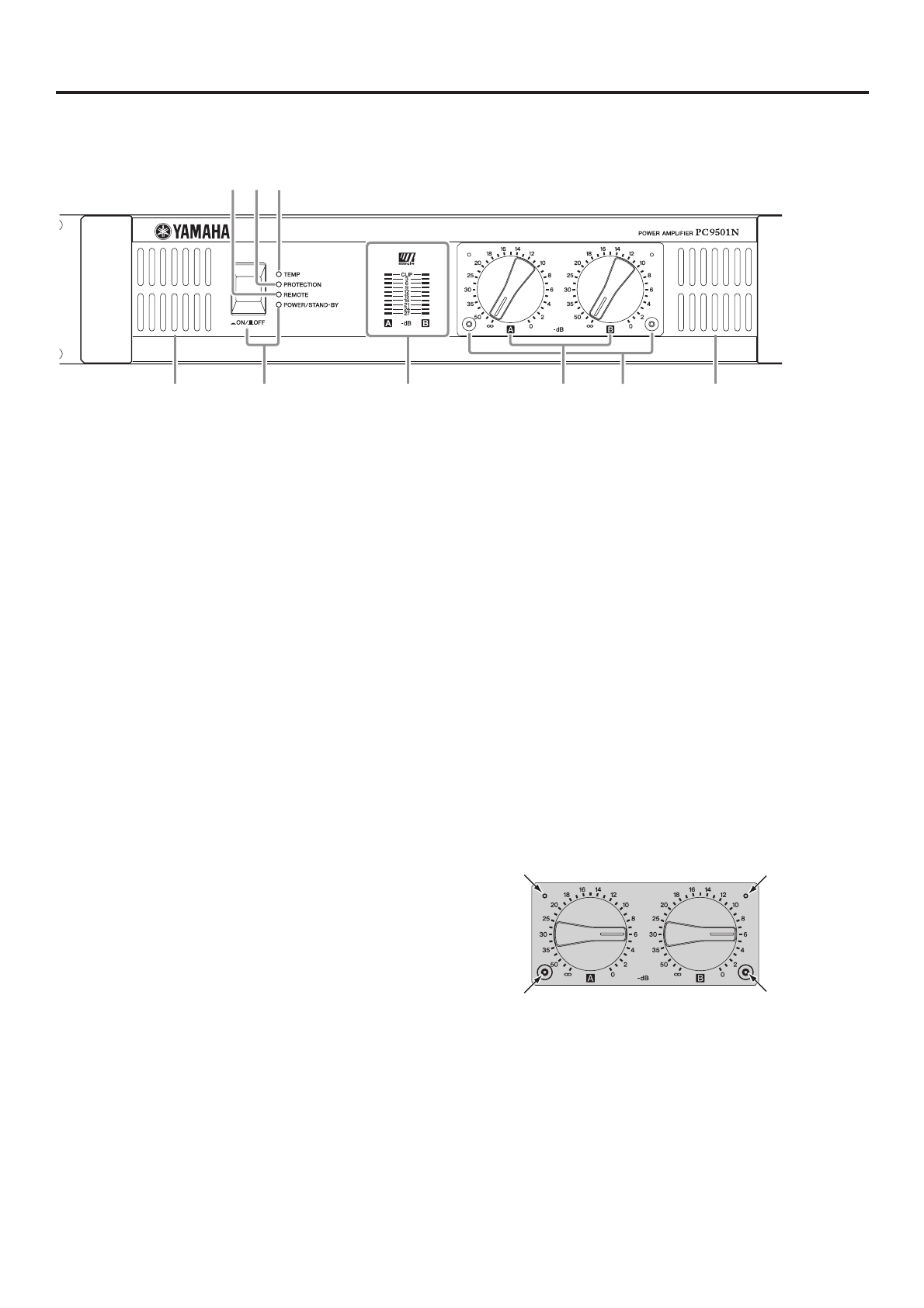

Передняя панель

Управление и функции
