EMX5014C • РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ
Справочное руководство
24

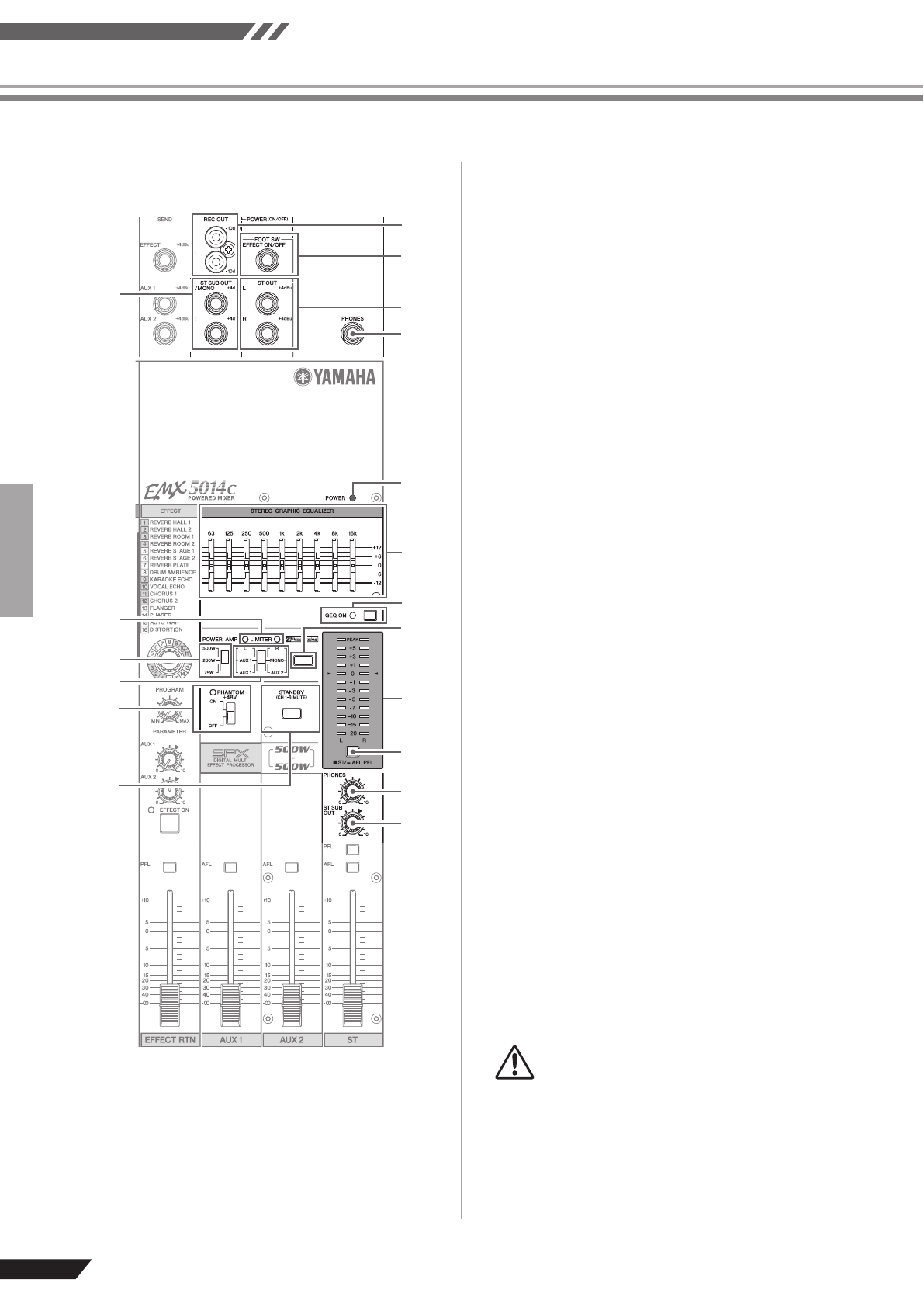

Панель управления и задняя панель
Мастер-секция
Гнезда REC OUT
Гнездо EFF ON/OFF
Гнезда ST SUB OUT
Гнезда ST OUT
Гнездо PHONES
Индикатор POWER
Графический Эквалайзер
Переключатель GEQ ON
Индикатор LIMITER
Эти несбалансированные RCA типа выходные гнезда могут ис-
пользоваться для подачи основного выходного стерео сигнала
на внешнее записывающее устройство (DAT или кассетный маг-
нитофон). Гнезда выводят стерео сигнал до регулировки мастер-
фейдером ST и графическим эквалайзером . Поскольку
сигнал не регулируется этими контроллерами, сделайте соответ-
ствующие установки уровня на внешнем устройстве записи.
Это штекерное входное гнездо служит для подключения от-
дельно приобретаемой педали FC5. Педальный переключатель
может использоваться как альтернатива переключателю ON для
включения/выключения внутреннего процессора эффектов.
Несбалансированные штекерные гнезда, которые выводят
смикшированный стерео сигнал (L и R), уровень которого уста-
навливается контроллером ST SUB OUT в секции Мастер
Управления. Обычно эти гнезда используются для подключе-
ния к внешнему микшеру или дополнительной SR системе.
Несбалансированные штекерные гнезда выводят смикшированный
стерео сигнал (L и R), уровень которого устанавливается мастер-
фейдером ST . Обычно эти гнезда используются для подключе-
ния к усилителю мощности или активной акустической системе.
Гнездо для наушников. Это сбалансированное выходное сте-
рео гнездо штекерного типа.
Индикатор горит, когда выключатель питания POWER
включен.
Графический 9-ти полосный эквалайзер для регулировки ча-
стотной характеристики выходного сигнала стереошины на
гнездах в ST OUT , ST SUB OUT , и SPEAKERS .
Каждая полоса регулирует диапазон ±12 дБ. Основные часто-
ты для полос: 63, 125, 250, 500, 1 кГц, 2 кГц, 4 кГц , 8 кГц и 16
кГц.
Включает/выключает графический эквалайзер. Выключатель
горит, когда эквалайзер включен.
Индикатор загорается, когда усиление выходного сигнала
гнезд SPEAKERS достигает максимального значения.
Работает лимитер. Индикатор указывает, что нагрузка на
усилитель слишком высока и есть риск повреждения обо-
рудования. Уменьшите установку мастер-фейдера ST или
фейдеров AUX1 или AUX2 так, чтобы индикатор мигал
лишь изредка или вообще не загорался.
Содержание
- 2 ИНСТРУКЦИИ ПО БЕЗОПАСНОСТИ; ПРЕДУПРЕЖДЕНИЕ
- 3 ПРЕДОСТОРОЖНОСТИ; Пожалуйста, внимательно прочтите перед работой; ВНИМАНИЕ
- 4 Руководство Пользователя
- 5 Mixer Basics; Спасибо за приобретение микшер-усилителя Yamaha EMX5014C.
- 6 Характеристики; Подключение питания; Для включения питания нажмите выключатель POWER.
- 7 Краткое руководство; Получение звука на акустической системе; ПРАВИЛЬНО
- 9 Включите переключатель ON; Установите общую громкость Мастер-фейдером ST.
- 10 Добавление реверберации; Установите фейдер EFFECT RTN в положение «0».
- 12 Полнофункциональная работа с микшером; Введение; Штырьковый разъем RCA-типа
- 13 Симметричный и несимметричный сигнал: в чем разница?; Как симметричные линии фильтруют помехи?
- 14 В симметричном кабеле три провода:
- 15 Как сделать микс лучше; Опустите фейдеры
- 16 Использовать ли эквалайзер; Ослабление частот для очистки микса
- 17 Обработка звука; Время Реверберации и Задержки
- 18 Компрессия; Сначала музыка — затем микс
- 19 Панель управления и задняя панель; Контроллеры на каждом канале
- 20 Регулятор GAIN
- 22 Секция цифровых эффектов; Гнездо SEND; Колесо PROGRAM
- 23 Переключатель/Индикатор EFFECT ON
- 26 AUX1 and AUX2 Faders
- 27 Задняя панель; Гнезда SPEAKERS
- 28 Подключение акустических систем; -х канальное подключение
- 29 Установка в рэк-стойку; Как установить крепления
- 30 Подготовка к работе; Панель управления
- 31 Поиск неисправностей
- 33 Технические характеристики; Общие технические характеристики
- 34 Входные характеристики
- 35 Блок-схема и диаграмма уровня
