EMX5014C • РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

19

Справочное руководство

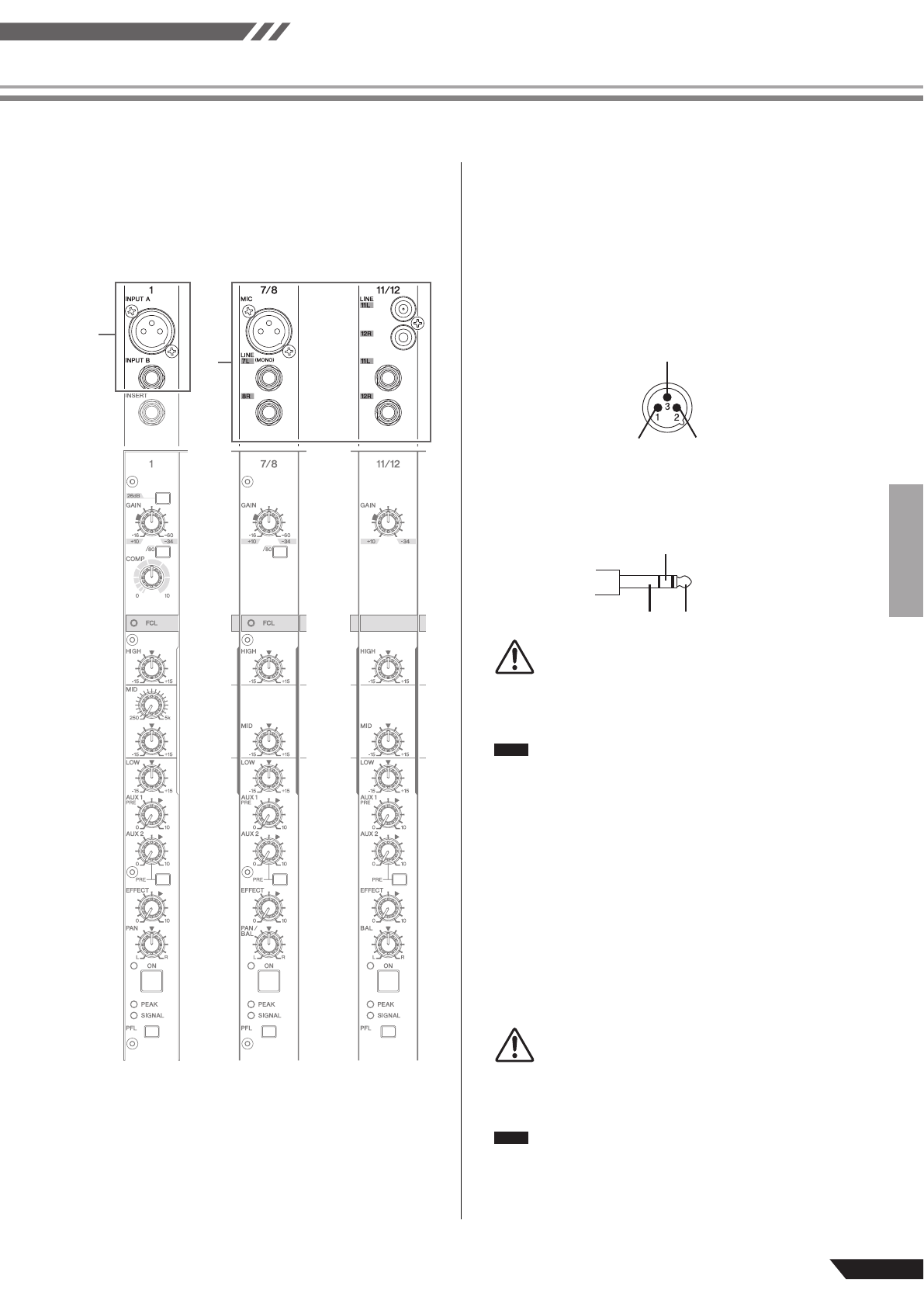

Панель управления и задняя панель

Контроллеры на каждом канале

❶

Гнезда INPUT A и INPUT B (каналы 1 - 6)

INPUT A:

INPUT B

:

❷

Гнезда LINE/MIC

Гнезда LINE:

Гнезда MIC:

Каналы

7/8 и 9/10

(Стерео)

Каналы

11/12 и 13/14

(Стерео)

Каналы

1-6

(Моно)

❶

❷

Сигнал (холодный) (–)

Земля

Сигнал (горячий) (+)

R: Сигнал (–)

S: Земля

T: Сигнал (+)

Прим.

Прим.

Вы можете подключить источник входного сигнала

к любому гнезду. Убедитесь, что переключатель [26 дБ]

❹

 установлен в положение, соответствующее типу

подключаемого устройства.

❹

XLR сбалансированный микрофонный вход (1: земля,

2: сигнал +, 3: сигнал -). Если Вы подключаете конден-

саторный микрофон, убедитесь, что установили пере-

ключатель PHANTOM   в положение ON (фантом-

ное питание включено).

Сбалансированный линейный вход штекерного TRS

(T: горячий , R: холодный, S: земля) типа. Можно по-

давать сбалансированный или несбалансированный

входной сигнал.

При использовании фантомного питания, не подключайте

никаких других устройств, кроме конденсаторных микрофо-

нов к входным гнездам XLR. Другие устройства могут быть

повреждены при поступлении на них фантомного питания.

Эта предосторожность не относится к сбалансированным

динамическим микрофонам, так как на них не влияет фан-

томное питание.

На любом из каналов, Вы можете использовать INPUT А или

INPUT B, но не оба вместе. Пожалуйста, используйте для

подключения только одно из этих гнезд на каждом канале.

Это входные стерео гнезда. Используйте их, чтобы подключать сте-

рео устройства, типа стерео синтезатора или CD-плеера или микро-

фонов.

Несбалансированные стерео входы. На каналь-

ных парах 7/8 и 9/10 это штекерные гнезда, а на

каналах 11/12 и 13/14 – типа RCA.

XLR сбалансированное стерео входное гнездо

микрофонного уровня. Если Вы подключае-

те конденсаторный микрофон, убедитесь, что

включили фантомное питание (переключатель

PHANTOM (38) установлен в положение

ON).

При использовании фантомного питания, не подключайте

никаких других устройств, кроме конденсаторных микро-

фонов к входным гнездам XLR. Другие устройства могут

быть повреждены при поступлении на них фантомного

питания. Эта предосторожность не относится к сбаланси-

рованным динамическим микрофонам, так как на них не

влияет фантомное питание.

На любом из каналов, Вы можете использовать гнезда ка-

нальных пар LINE или MIC, но не оба вместе. Но помните,

что уровни нельзя установить независимо.
