EMX5014C • РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

14

Полнофункциональная работа с микшером

Основы работы с микшером

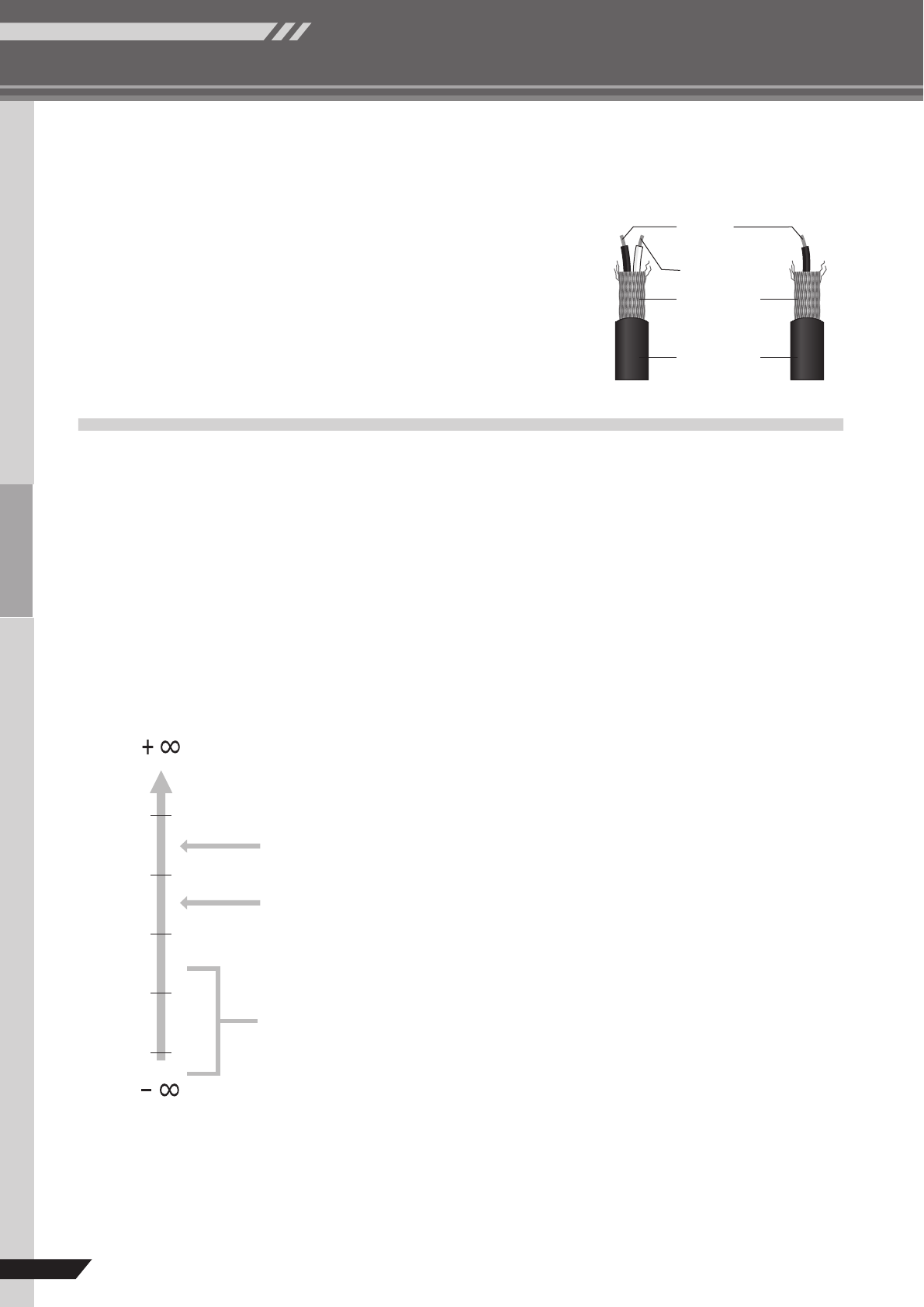

В симметричном кабеле три провода:

Уровни сигналов и децибелы

Горячий

Холодный

Экран

(Земля)

Внешняя

 изоляция

Сбалансированный      Несбалансированный

+ 20 dBu

0 dBu

0.775 V

-20 dBu

-40 dBu

-60 dBu

Заземленный провод, ненесущий сигнал. Это просто опорная земля или 0,

1)

вокруг которых колеблется сигнал других проводов.
Горячий провод (или «+»), несущий нормально-фазированный звуковой

2)

сигнал.
Холодный провод (или «-»), несущий звуковой сигнал с обратной фазой.

3)

Давайте рассмотрим одну из используемых единиц измерения звука — децибел (дБ–dB). Если наименьшему уровню звуку,
доступному человеческому уху, присвоить произвольное значение 1, то самый громкий звук, который можно услышать,
приблизительно в 1 000 000 (один миллион) раз громче. Это слишком большая цифра для практических вычислений, и
поэтому применяется соответствующая единица измерения «децибел». В этой системе разность между самым тихим и са-
мым громким звуками, которые можно услышать, — 120 децибелов. Надо учесть и тот факт, что это нелинейный масштаб,
и различие в 3 децибела фактически приводит к удвоению громкости или ее уменьшению вдвое. Вы можете столкнуться
с множеством различных вариаций децибела: дБн, дБв, дБм и другие, но дБн — основная единица децибела, где «0 дБн»
определен как уровень сигнала 0.775 вольт. Например, если уровень выхода микрофона – 40 дБн (0.00775 В), то поднятие
этого уровня до 0 дБн (0.775 В) в стадии предварительного усиления означает, что сигнал должен быть усилен в 100 раз.
Микшеру приходится обрабатывать сигналы в широком диапазоне уровней, и необходимые входные и выходные уровни
должны соответствовать по мере возможности. В большинстве случаев «номинальный» уровень для входов и выходов
микшера отмечен на панели или перечислен в руководстве пользователя.

Профессиональные микшеры, усилители мощности и дру-
гие типы оборудования имеют входы и выходы с номиналь-
ным уровнем

+4 дБн

.

Входы и выходы в бытовых аудио приборах обычный номи-
нальный уровень

-10 дБн

.

Уровни микрофонных сигналов изменяются по широкому
диапазону в зависимости от типа микрофона и источника.
Обычная речь — приблизительно

 -30 дБн

, а щебетание пти-

цы может быть ниже чем

-50 дБн

, в то время как удар ко-

лотушкой бас-барабана может произвести уровень порядка

0 дБн

.
