ЭЛЕМЕНТЫ УПРАВЛЕНИЯ И ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ

4

Ru

1

Входные гнезда для проигрывателя
компакт-дисков

Используются для подключения проигрывателя
компакт-дисков (см. стр. 5).

2

Гнезда

PHONO

 и разъем

GND

Используются для подключения проигрывателя
со звукоснимающей головкой, а также для
заземления разъема (см. стр. 5).

3

Гнезда аудиовходов/-выходов

Используются для подключения внешних
компонентов, например тюнера и т.п. (см. стр. 5).

4

Гнездо DOCK

Используется для подключения дополнительной
Универсальной Док-станции для iPod или
дополнительной беспроводной системы для iPod
производства Yamaha (см. стр. 10).

5

Гнездо SUBWOOFER OUT

Используется для подключения сабвуфера со
встроенным усилителем (см. стр. 5).

6

Переключатель POWER MANAGEMENT

Включает или выключает функцию
автоматического отключения питания (см. стр. 7).

7

Разъемы

SPEAKERS A/B

Используются для подключения одного или двух

комплектов динамиков (см. стр. 5).

8

Переключатель

VOLTAGE SELECTOR

(только Модели для Тайваня и
Центральной/Южной Америки)

Перед подключением прилагаемого кабеля питания

к розетке переключатель VOLTAGE SELECTOR

необходимо установить в положение,

соответствующее местному напряжению (см. стр. 7).

9

Переключатель

IMPEDANCE SELECTOR

См. Переключатель IMPEDANCE SELECTOR на

этой странице.

0

Кабель питания

Подключите силовой кабель к электрической

розетке (см. стр. 7).

■

Переключатель

IMPEDANCE SELECTOR

Не изменяйте положение переключателя
IMPEDANCE SELECTOR при включенном
питании аппарата, поскольку это может привести
к его повреждению.
Если включить аппарат не удается, переключатель
IMPEDANCE SELECTOR может не полностью
находиться в одном из положений. Если это так,
отсоедините кабель питания и полностью сдвиньте
переключатель в одно из положений.
Выберите положение переключателя (LOW или
HIGH) в зависимости от сопротивления
динамиков системы.

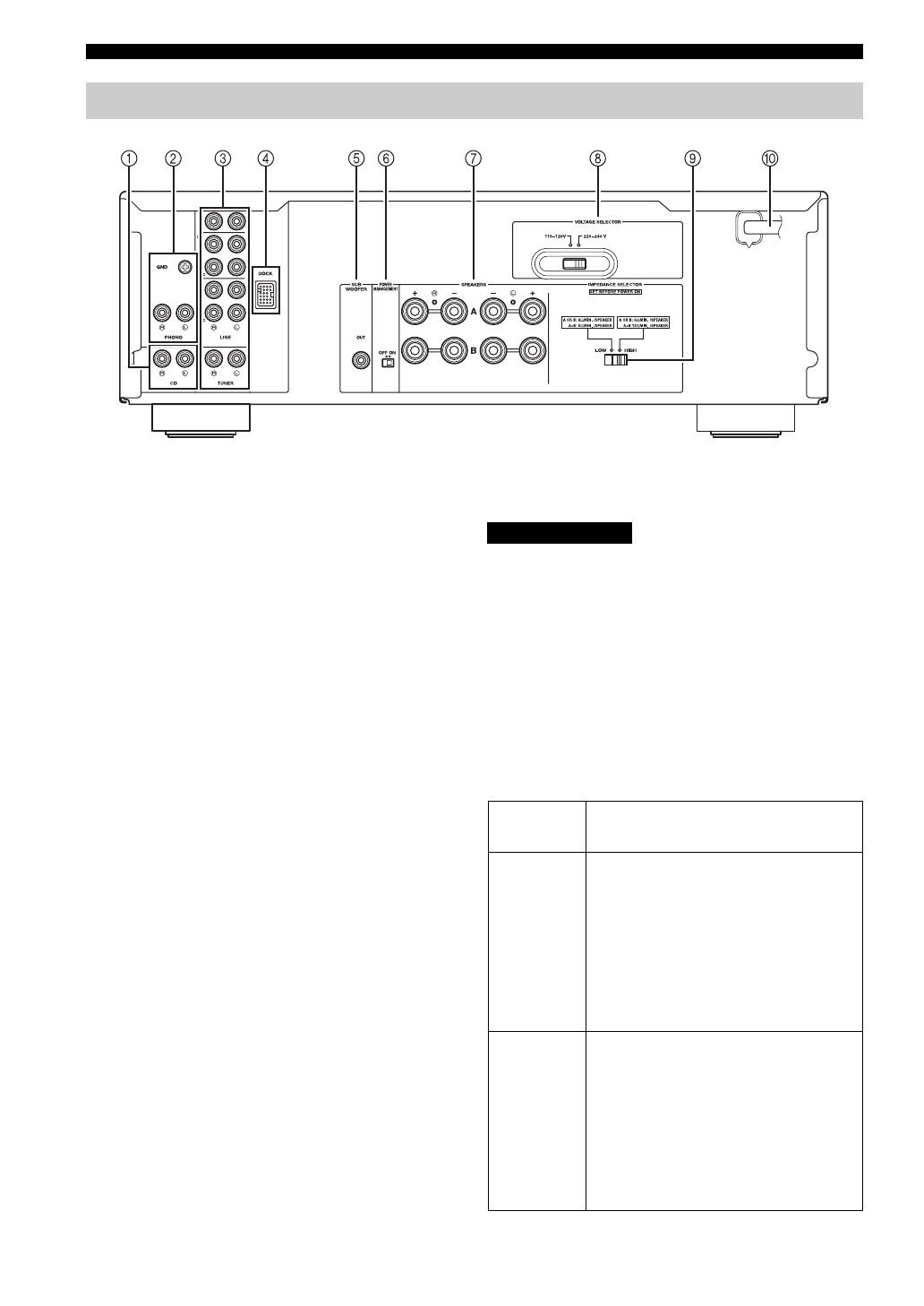

Задняя панель

(Модели для Тайваня и Центральной/Южной Америки)

ВНИМАНИЕ

Положение

переключателя

Уровень сопротивления

HIGH

• При использовании одного комплекта (A

или B), сопротивление каждого динамика
должно составлять не менее 6

Ω

.

• При одновременном использовании двух

комплектов (A и B) сопротивление
каждого динамика должно составлять не
менее 12

Ω

.

• При подключении с помощью кабеля bi-

wire сопротивление каждого динамика
должно составлять не менее 6

Ω

. Для

получения дополнительной информации
см. стр. 6.

LOW

• При использовании одного комплекта

(A или B), сопротивление каждого
динамика должно составлять не менее 4

Ω

.

• При одновременном использовании

двух комплектов (A и B)
сопротивление каждого динамика
должно составлять не менее 8

Ω

.

• При подключении с помощью кабеля bi-

wire сопротивление каждого динамика
должно составлять не менее 4

Ω

. Для

получения дополнительной информации
см. стр. 6.
