6

Ru

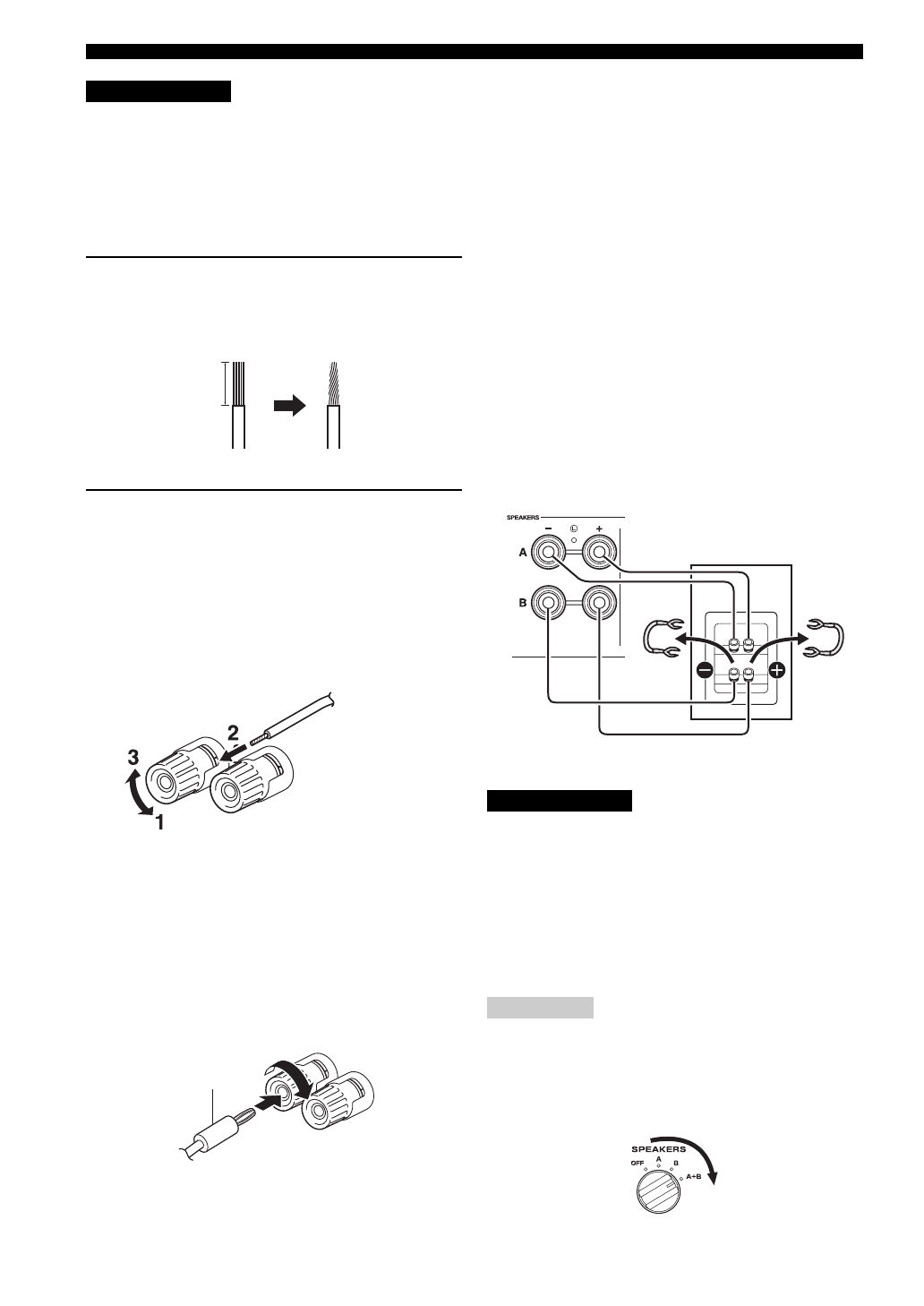

СОЕДИНЕНИЯ

• Перед подключением наборов динамиков переключатель IMPEDANCE SELECTOR необходимо

установить в подходящее положение. Для получения дополнительной информации см. стр. 4.

• Избегайте соприкосновения оголенных частей кабелей динамиков друг с другом или с

металлическими частями этого аппарата. В противном случае это может стать причиной

повреждения аппарата и/или динамиков.

• Не подключайте этот аппарат или другие компоненты к источнику главного питания, пока не будет

завершено подключение всех компонентов.

1

Снимите около 10 мм изоляции с конца
кабеля каждого динамика, затем
скрутите оголенные концы кабеля, чтобы
предотвратить короткое замыкание.

2

Подсоедините кабель динамиков.

1

Ослабьте ручку.

2

Вставьте оголенный конец провода в
отверстие, расположенное на боковой
поверхности каждого разъема.

3

Закрутите ручку, чтобы надежно
закрепить провод.

■

Подсоединение с помощью штекера с
продольными подпружинивающими
контактами (кроме моделей для
Азии, Великобритании и Европы)

Заверните ручку, затем вставьте штекер с
продольными подпружинивающими контактами в
конец соответствующего разъема.

■

Подключение с помощью кабеля bi-wire

При подключении с помощью кабеля bi-wire звук

канала низкочастотного динамика отделен от

соединенного канала среднечастотного и

высокочастотного динамиков. Динамики,

поддерживающие подключение с помощью кабеля

bi-wire, оснащены четырьмя разъемами с клеммами.

С помощью этих двух наборов разъемов звук

динамиков можно выводить по двум независимым

каналам. C помощью этих соединений динамики

средних и высоких частот можно подключить к

одному набору разъемов, а динамик низких частот –

к другому набору разъемов.

Аналогичным образом подключите кабели
динамиков к другому набору разъемов.

При подключении с помощью кабеля bi-wire

установите переключатель IMPEDANCE

SELECTOR в положение HIGH или LOW в

зависимости от сопротивления динамиков:

6

Ω

 или более: HIGH

4

Ω

 или более: LOW

См. стр. 4 для получения дополнительной

информации относительно переключателя

IMPEDANCE SELECTOR.

При подключении с помощью кабеля bi-wire снимите

перемычки или кабели динамика:

y

Для использования подключения с помощью кабеля bi-wire

переключите селектор

SPEAKERS

 в положение

A+B

.

ВНИМАНИЕ

10 мм

Красная:
положительный
контакт (

+

)

Черная:
отрицательный

контакт (

–

)

Штекер с продольными
подпружинивающими
контактами

ВНИМАНИЕ

Примечание

Данный аппарат

Динамик
