Подключение к разъему 5.1CH INPUT

Какие требуются кабели?

Аудио кабели (в комплект поставки не входят)

Два для 5.1CH INPUT FRONT и REAR разъемов

Монофонические аудио кабели (в комплект поставки
не входят)

Два для 5.1CH INPUT CENTER и SUB WOOFER разъемов

Черный

Черный

Видео кабель (в комплект поставки не входит)

Один для DVD/LD VIDEO IN разъемов (и т. д.)

Желтый

Желтый

Примечание

При использовании подключения, описанного ниже,
регулируйте уровень ваших акустических систем
пространственного звучания и сверхнизкочастотного
громкоговорителя на DVD проигрывателе или
многоканальном декодере.

Несмотря на то, что данный ресивер имеет
встроенный многоканальный декодер, он также
укомплектован разъемами 5.1 CH INPUT. Эти
разъемы позволяют вам прослушивать программы в
форматах, отличных от Dolby Digital (AC-3) и DTS.
Если ваш DVD проигрыватель укомплектован
разъемами 5.1CH INPUT вы можете подключить его
прямо к ресиверу и получать звуковой сигнал с
многоканального декодера DVD проигрывателя.
Разъемы 5.1CH INPUT также могут быть
использованы для подключения внешнего
многоканального декодера. Для получения
максимального эффекта от многоканального
пространственного звука Вам понадобится пять
акустических систем (две фронтальные, две тыльные
и центральная), а также сверхнизкочастотный
громкоговоритель. Обращайтесь за подробностями по
подключению 5.1 СН к руководству по эксплуатации
вашего DVD проигрывателя, многоканального
декодера и т. д.

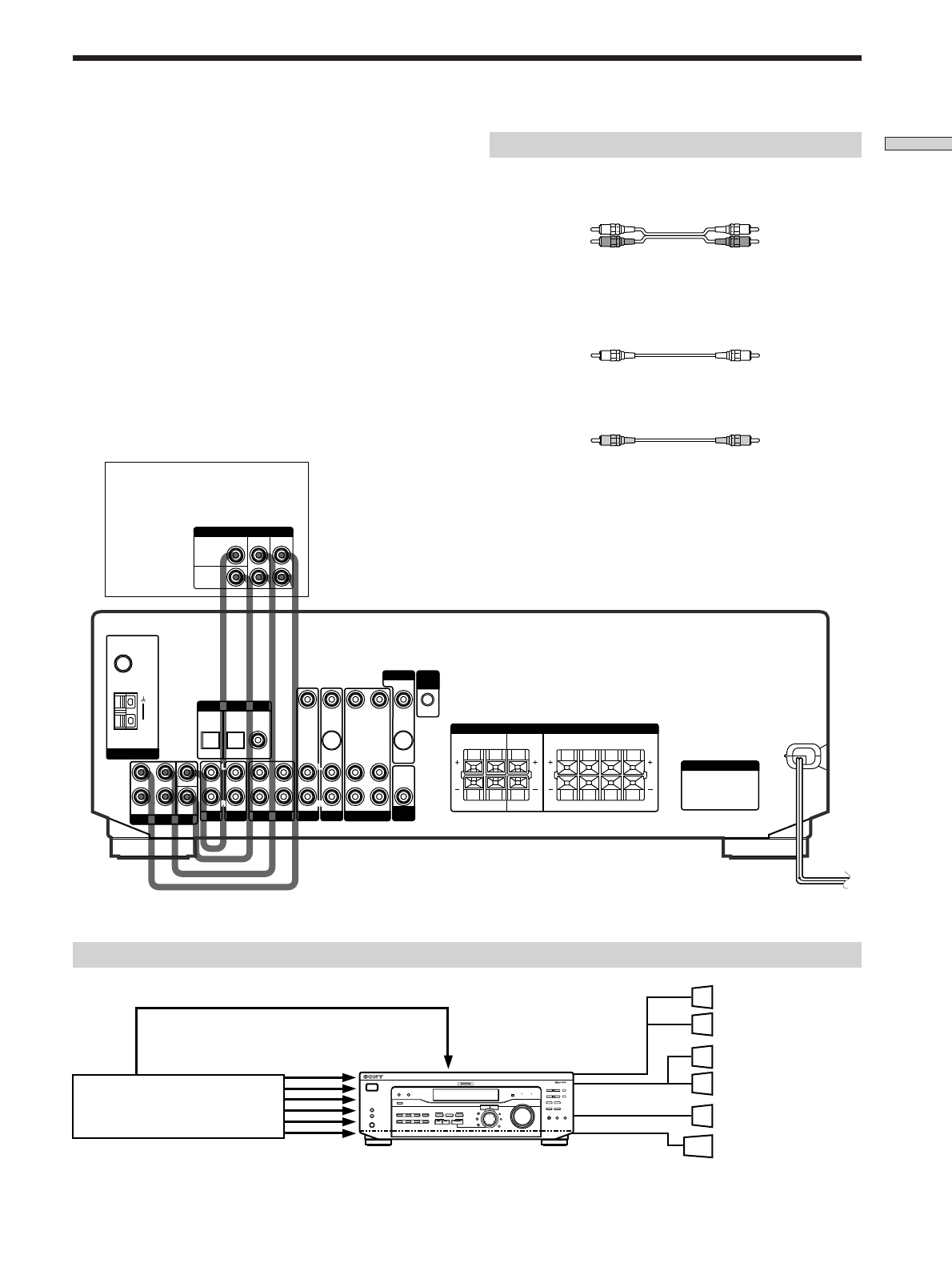

Пример подключения DVD проигрыватель через разъемы 5.1 CH INPUT

Примечание

Подробное описание подключения акустических систем смотрите на стр. 13.
