Подключение цифровых компонентов; Примечание - Sony STR-DE545 - Инструкция по эксплуатации - Страница 64

8

RU

По
дключение к

омпонентов

DVD проигрыватель

(и т. д.)*

Какие требуются кабели?

Цифровые оптические кабели (в комплект поставки
не входят)

Цифровой коаксиальный кабель (в комплект
поставки не входит)

Аудио/видео кабели (в комплект поставки не входят)

При подключении кабелей убедитесь, что цвет разъемов
соответствует цвету гнезд, к которым они подключаются.

Подключите разъемы цифрового выхода вашего DVD
проигрывателя или спутникового тюнера (и т. д.) к
разъемам цифрового входа ресивера, чтобы
привнести в ваше жилище многоканальный
пространственный звук кинотеатра. Для получения
максимального эффекта от многоканального
пространственного звука вам понадобится пять
акустических систем (две фронтальные, две тыльные
и центральная), а также сверхнизкочастотный
громкоговоритель. Вы можете также подключать LD
проигрыватель c RF OUT (RF-выходом) через RF
демодулятор, типа Sony MOD-RF1 (в комплект
поставки не входит).

Подключение цифровых компонентов

Пожалуйста обратите внимание на то, что вы не можете напрямую подключить выход AC-3 RF OUT LD
проигрывателя к цифровому входу ресивера. Вначале высокочастотный RF сигнал должен быть преобразован в
оптический или коаксиальный цифровой сигнал. Подключите LD проигрыватель к RF демодулятору, затем
подключите оптический или коаксиальный цифровой выход RF демодулятора к разъему OPTICAL или COAXIAL
DVD/LD IN ресивера. Обращайтесь за подробностями о подключении AC-3 RF к руководству по эксплуатации
вашего RF демодулятора.

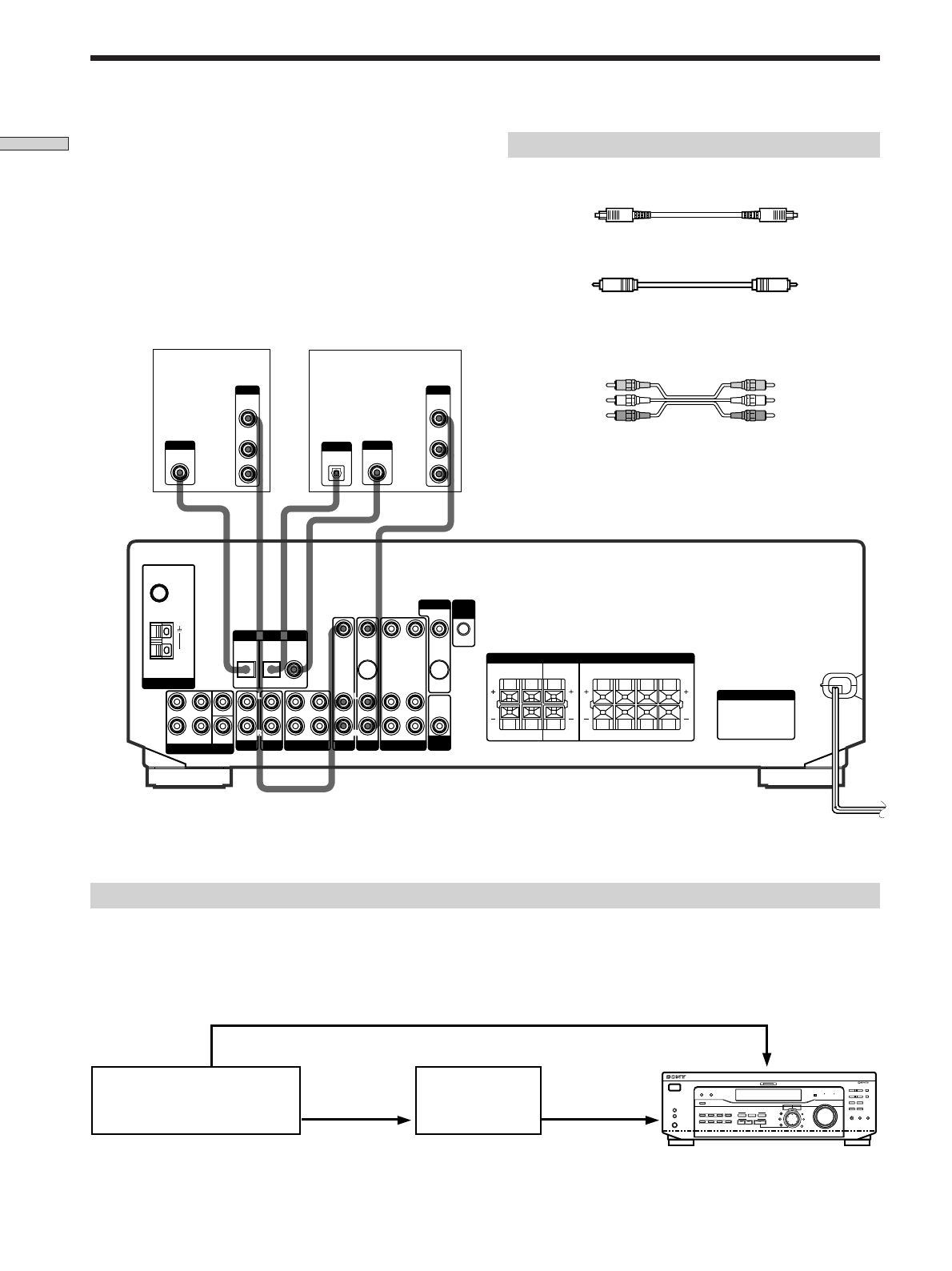

Пример подключения LD проигрывателя через RF (высокочастотный) демодулятор

RF демодулятор

LD проигрыватель

Черный

Черный

Желтый

Желтый

Примечание

Когда производится подключение, описанное выше, убедитесь, что INPUT MODE (

3

 Естр. 23) установлен вручную. Если INPUT

MODE установлен в режиме “AUTO”, ресивер может функционировать неправильно.

* Подключение цифрового аудио канала DVD проигрывателя возможно через коаксиальный или оптический цифровые

разъемы, но не через оба одновременно. Рекомендуется использовать коаксиальный разъем.

** Только для моделей STR-DE545 и STR-SE501

Примечание

Оптический и коаксиальный входные цифровые разъемы
ресивера совместимы с определенными частотами: 32 kHz,
44.1 kHz, и 48 kHz.
